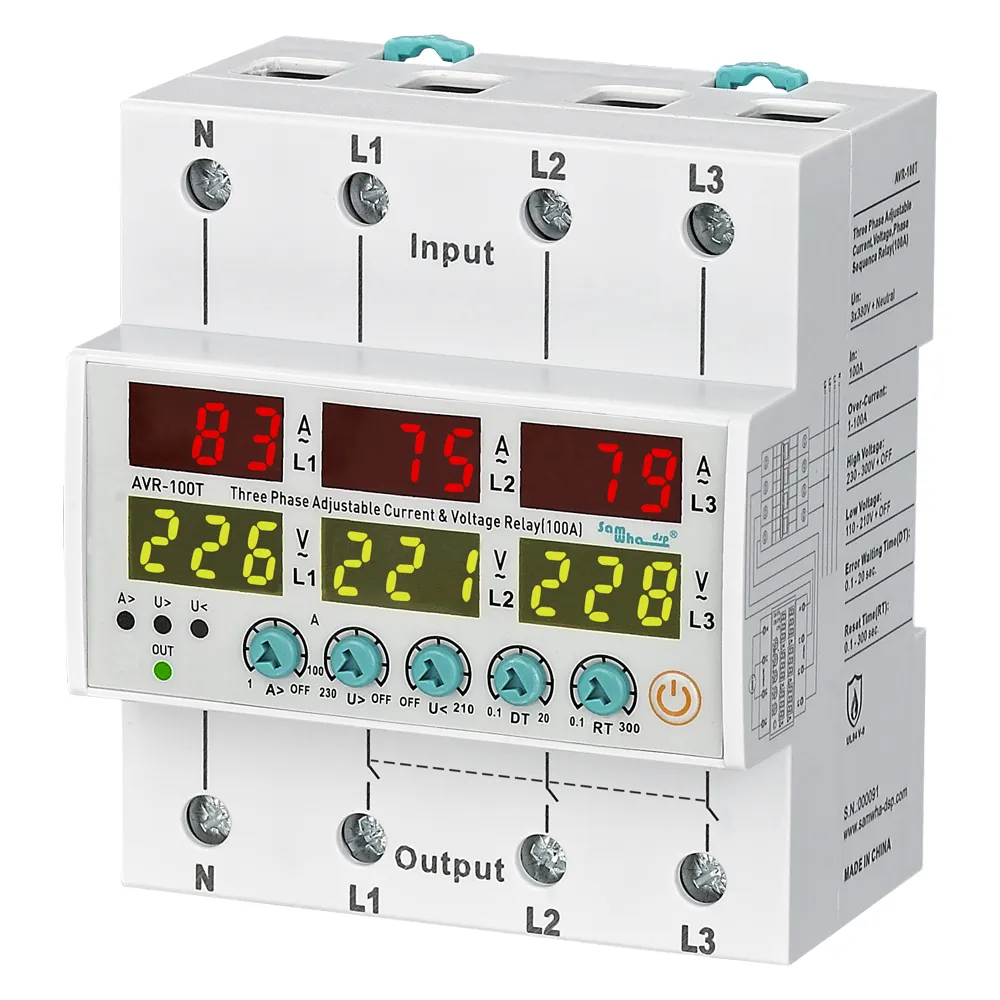

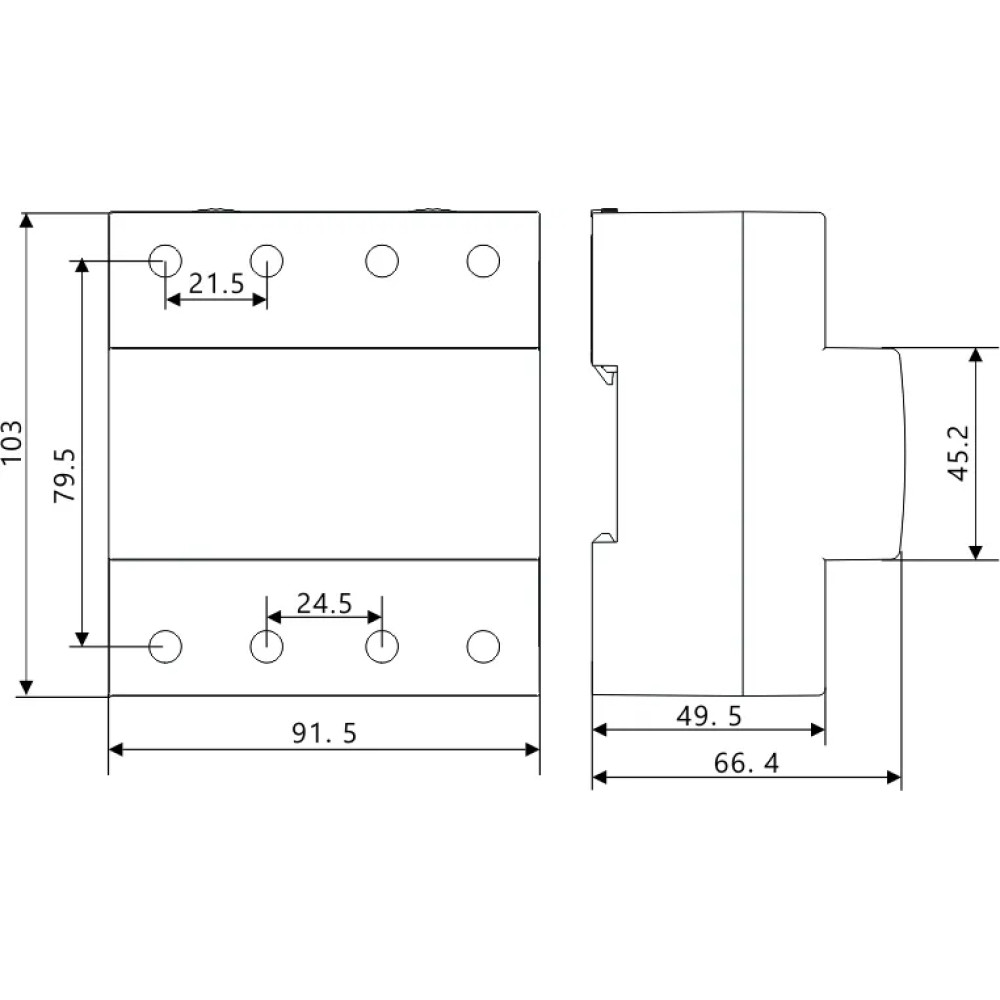

100A Трифазне реле контролю напруги та струму [AVR-100T] Samwha

Трифазний багатофункціональний захисний пристрій 100A Samwha, AVR-100T

---

Реле захисту струму та напруги AVR призначено для захисту пристроїв з чутливими значеннями робочої напруги та струму від помилок при перевантаженні напруги.

Застосування та експлуатація пристрою

Підключайте пристрій відповідно до типу підключення. В іншому випадку пристрій може бути пошкоджено. Встановіть параметри перевантаження за струмом, високою напругою, низькою напругою та параметри пристрою відповідно до значення струму та напруги використовуваного навантаження.

Умови несправності за струмом: Якщо значення струму менше встановленого (коли пристрій не перебуває в стані несправності), а значення струму збільшується і перевищує встановлене значення, пристрій очікує встановлений час очікування несправності, потім пристрій відключає живлення реле, загоряється індикатор несправності, а значення перевантаження, яке відображається на індикаторі струму, блимає протягом усього часу несправності.

Умови несправності по напругі: коли значення мережної (вхідної) напруги знаходиться між значенням високої напруги і значенням низької напруги (коли пристрій не знаходиться в стані помилки), значення мережної (вхідної) напруги піднімається вище встановленого значення високої напруги або опускається нижче встановленого значення низької напруги; пристрій очікує встановлений час очікування помилки, потім пристрій відключає живлення реле, загоряється індикатор помилки, а значення напруги мережі, що відображається на дисплеї напруги, блимає протягом усього періоду несправності. блимає протягом усього періоду несправності.

Вихід із несправності струму: Після усунення несправності струму навантаження двічі натисніть кнопку ON/OFF для ручного скидання або вимкнення живлення.

Примітка: Ручне скидання призначене для запобігання пошкодженню вторинної системи, якщо система автоматично скидається без усунення перевантаження струмом або короткого замикання.

Помилка втрати напруги: Коли напруга в мережі (на вході) повертається в нормальний стан/перебуває між встановленими значеннями високої та низької напруги, пристрій очікує встановлений час очікування скидання, потім подає живлення на реле, світлодіод помилки гасне, а світлодіод виходу загоряється .

AVR-XXTF може поставлятися з функцією чергування фаз.

При зміні чергування фаз вихід блокується та загоряється світлодіод "Діапазон фаз" (X1).

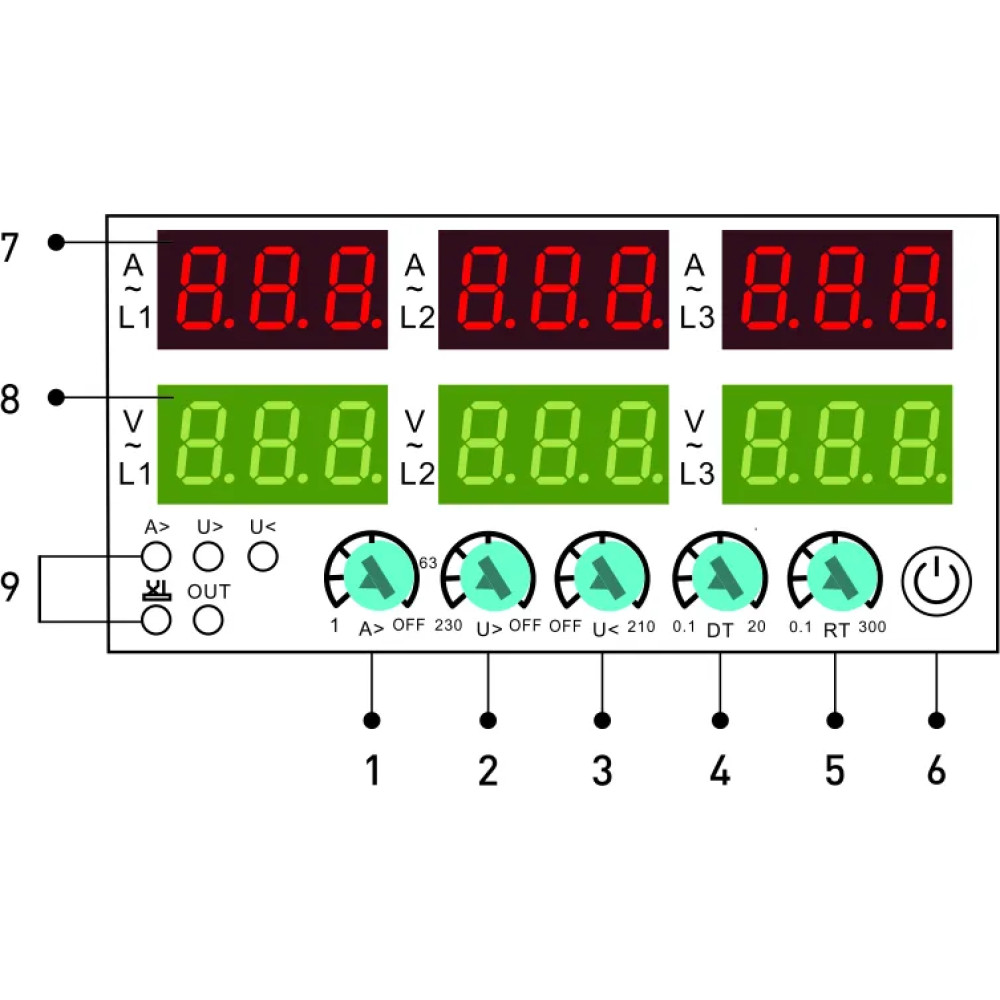

Дисплей та кнопки

1 - Ручка налаштування навантаження по струму
2 - Ручка установки високої напруги
3 - Ручка налаштування низької напруги
4 - Ручка встановлення часу затримки
5 - Ручка установки часу скидання
6 - Кнопка ручного увімкнення/вимкнення:
У цьому стані на екрані відображається напис "Off", і пристрій не може бути автоматично перезавантажено. Повторне натискання кнопки повертає прилад у робочий стан (у приміщенні відсутні несправності).
7 - Поточний дисплей
Група дисплеїв 1: У нормальному режимі роботи відображається поточне значення, а при відсутності несправності екран завжди світиться. У разі несправності (перевантаження по струму) дисплей блимає.
При програмуванні на дисплеї відображаються значення відповідної програми (перевантаження струму, висока/низька напруга, час затримки, значення налаштування часу скидання).
8 - Індикація напруги
Дисплей групи 2: У нормальному режимі роботи тут відображається значення вхідної напруги, і при відсутності помилок екран завжди світиться. При виникненні помилки (занадто висока або занадто низька напруга) дисплей блимає.
9 - Світлодіодні індикатори:
A> : світиться при перевантаженні по струму.
V> : спалахує при виникненні помилки високої напруги.
V< : спалахує при виникненні помилки низької напруги.
X1: спалахує при виникненні помилки чергування фаз.
(Ця функція є тільки у AVR-XXTF).
0ut:Спалахує, коли пристрій починає видавати сигнали.ОпераціяПриклад: Встановіть значення низької напруги (U< ) рівним 160 В, значення високої напруги (U> ) дорівнює 260 В, час затримки (D-T) дорівнює 5 с і час скидання (R-T) дорівнює 10 с. Пристрій підключається відповідно до типу з'єднання.

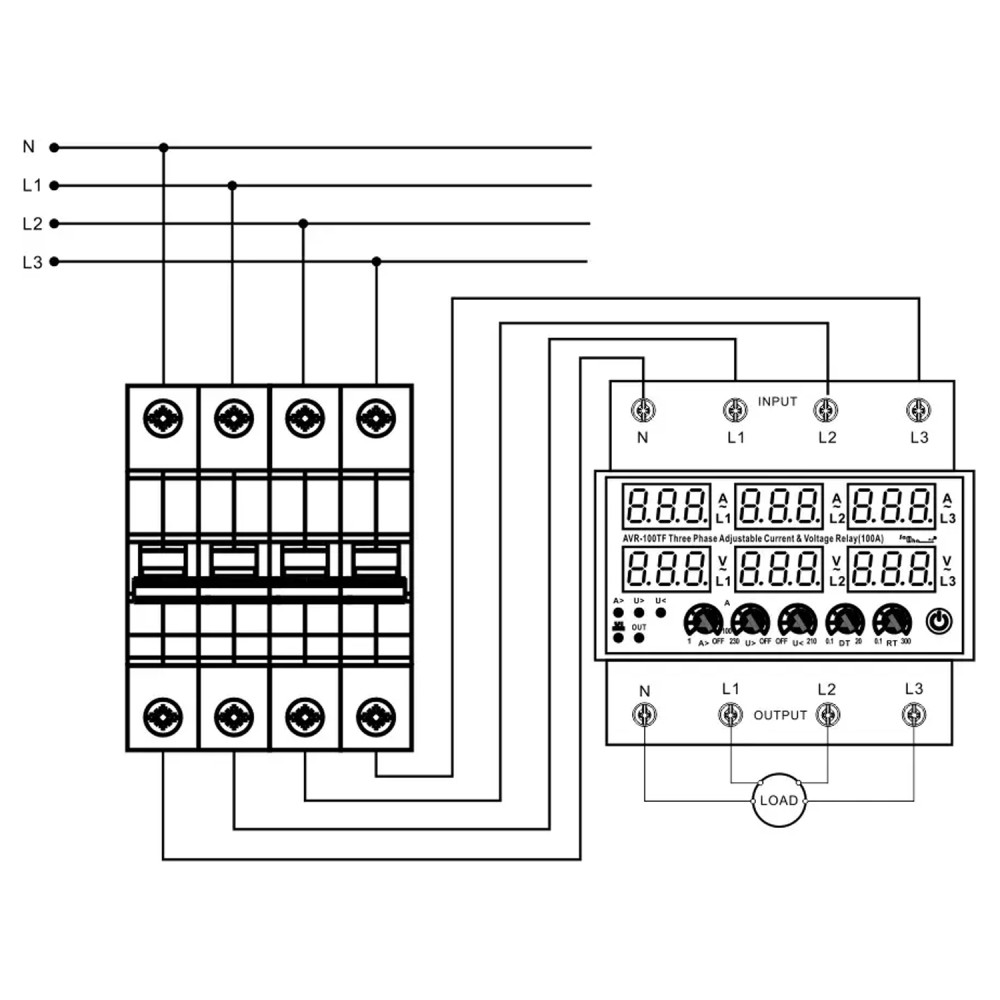

Підключіть пристрій відповідно до типу підключення.
Якщо напруга від L1, L2, L3 до N нижче 160, L1, L2, L3 відключають виходи через 5 с після установки D-T. Коли напруга від L1, L2, L3 до N повертається в нормальний діапазон, L1, L2 та L3 включають виходи через 10 секунд після встановлення R-T.
Якщо напруга від L1, L2 і L3 до N перевищує 260, то через 5 секунд після установки D-T виходи L1, L2 і L3 вимикаються. Коли напруги від L1, L2, L3 до N повертаються в нормальний діапазон, L1, L2 та L3 включають виходи через 10 секунд після встановлення R-T.
При неправильному чергуванні фаз тип ※AVR-XXTF' не працює.

---

Робоча напруга (Un)	3x380V + нейтральний
Частота	50/60 Гц
Робоча потужність	< 6 ВА
Робоча температура	-20 °C ..... + 55 °C
Набір перевантаження струмом (A> )	100А
Комплект високої напруги (U> )	230 - 300V + вимкнено
Комплект низької напруги (U< )	110 - 210V + вимкнено
Запобіжник низької напруги (U < )	115V (фіксований)
Час затримки	0,1-20 сек.
Час скидання	0,1-300 сек.
Дисплей	3x6-значний світлодіодний дисплей 5 світлодіодів або 4 світлодіоди (AVR-XXT)
Точність вимірювання	± 1%
Тип з'єднання	Термінальне з'єднання
Робоча висота	< 2000 метрів
