100А Трехфазное реле переключения фаз 380В [ATR-100] Samwha

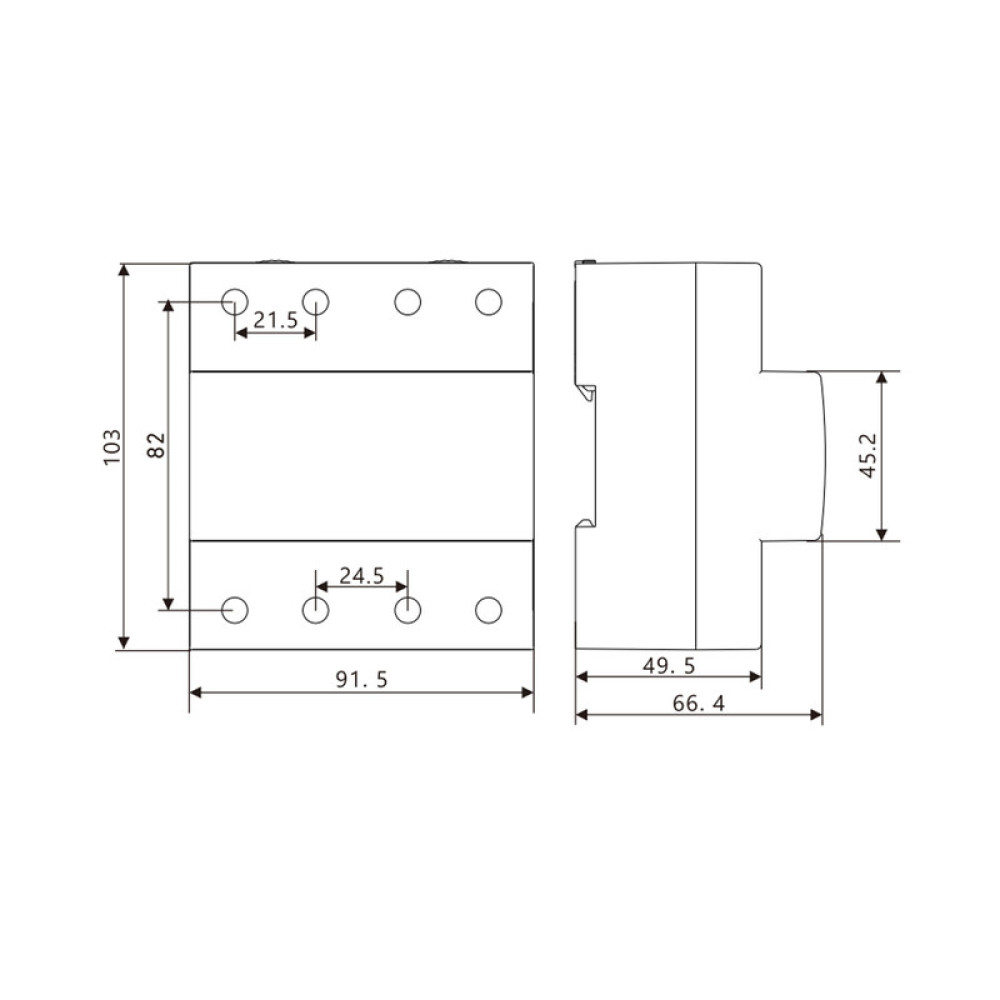

Автоматическое реле переключения фаз 100А Samwha-Dsp, ATR-100

---

Реле автоматического переключения фаз ATR предназначено для переключения фазы неисправности на нормальную фазу от ошибок, которые могут возникнуть из-за высокого и низкого напряжения сети.

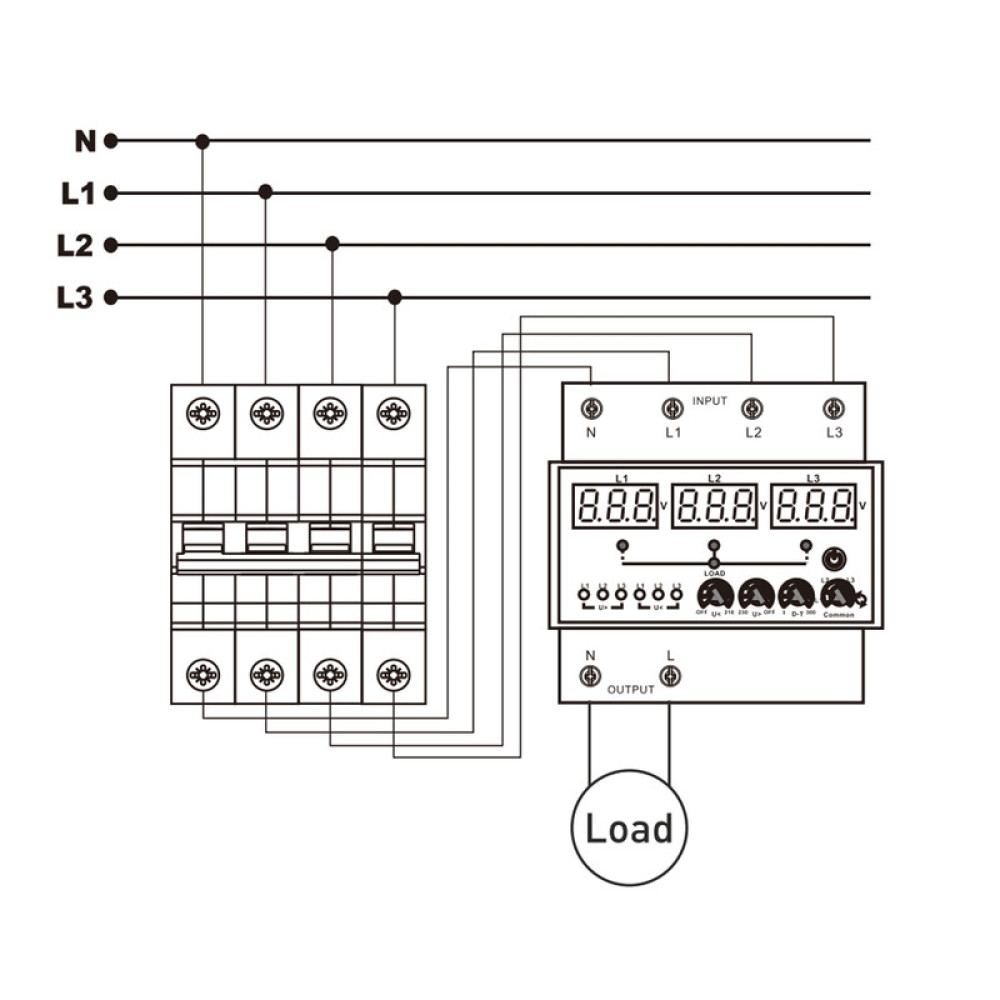

Выполните подключение устройства в соответствии с типом подключения. В противном случае устройство может быть повреждено. Отрегулируйте настройки высокого и низкого напряжения в соответствии со значениями напряжения нагрузки, которую вы будете использовать.
Состояние ошибки высокого напряжения: если значение напряжения используемой фазы превышает установленные значения высокого напряжения, устройство ждет в течение 3 секунд (фиксировано), затем устройство обесточивает реле, загорается светодиод V>, отображаемое на экране значение высокого напряжения мигает в течение всего периода ошибки.
Устройство ожидает установленного времени D-T для переключения на другую нормальную фазу и включает реле. Состояние ошибки низкого напряжения: если значение напряжения используемой фазы ниже установленных значений низкого напряжения, устройство ждет в течение 3 секунд (фиксировано), затем устройство обесточивает реле, загорается светодиод V<, отображаемое на экране значение низкого напряжения мигает в течение всего периода ошибки.
Устройство ожидает установленного времени D-T для переключения на другую нормальную фазу и включает реле.Общие настройки фазы: при установке на циклический режим текущая фаза сохраняется, когда текущая фаза не является неисправной. При отказе текущей фазы переключиться на следующую исправную фазу и удерживать.

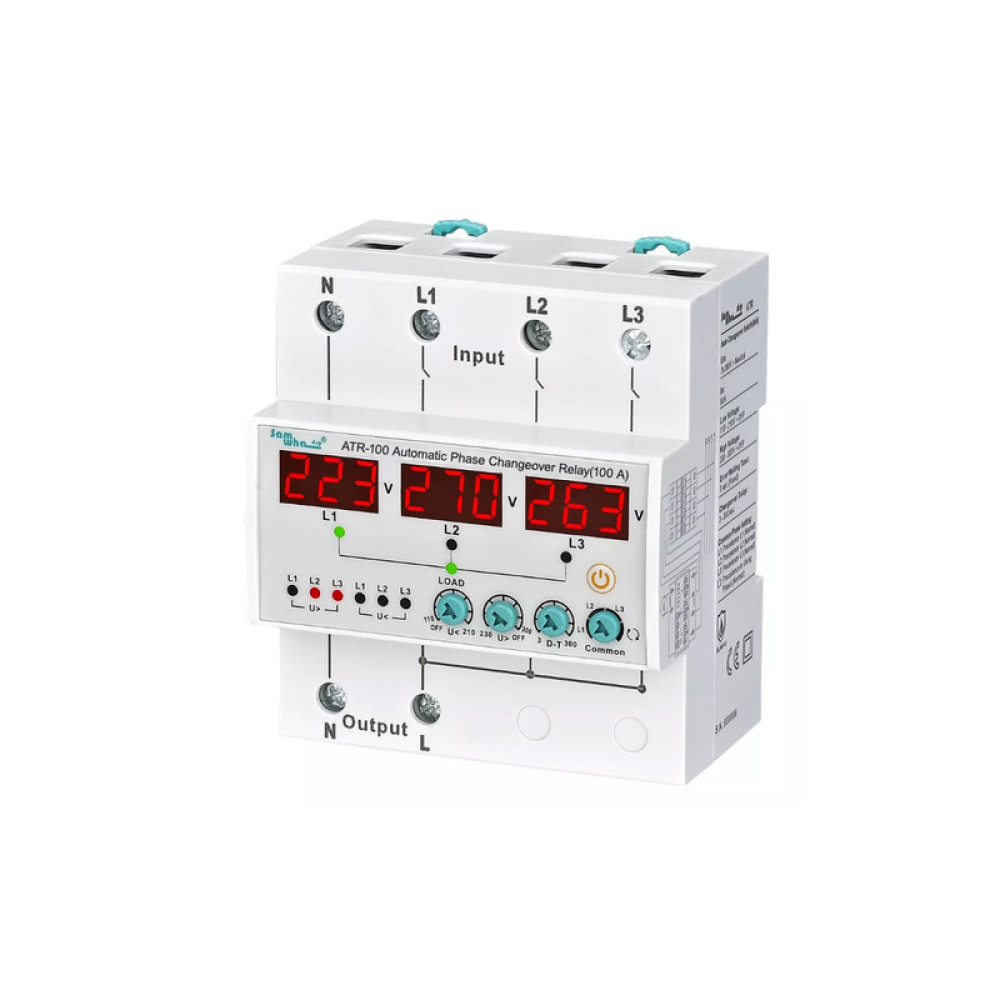

Дисплей и кнопки:
1-низкое напряжение ручка настройки
2-высокое напряжение ручка настройки
3-задержка переключения ручка настройки
4-общая фаза ручка настройки
5-кнопка ручного включения/выключения:
Для закрытия выхода устройства. В этом состоянии на экране отобразится ""выключено"", и устройство не может быть автоматически переключено. Нажмите эту кнопку еще раз, чтобы снова включить вход устройства.Дисплей с 6 напряжением:
Группа отображения: во время нормальной работы здесь отображается значение входного напряжения, экран постоянно загорается, когда не находится в состоянии ошибки, дисплей мигает чехол ошибки (высокое или низкое напряжение).
7-светодиоды:
L1 (U>): загорается, когда фаза L1 имеет неисправность высокого напряжения.
L2 (U>): загорается, когда фаза L2 имеет неисправность высокого напряжения.
L3 (U>): загорается, когда фаза L3 имеет неисправность высокого напряжения.
L1 (U<): загорается, когда фаза L1 имеет неисправность низкого напряжения.
L2 (U<): загорается, когда фаза L2 имеет неисправность низкого напряжения.
L3 (U<): загорается, когда фаза L3 имеет неисправность низкого напряжения.
Рабочий процесс:
Пример: Установите для значения низкого напряжения (U<) значение 160V, для значения высокого напряжения (U>) значение 260V, время задержки переключения составляет 5 секунд. Установите общий цикл. Производите подключения устройства в соответствии с типом подключения. L1-безотказное и питающее реле, светодиод включается, выходной светодиод включается. Когда напряжение L1 ниже 160V, задержка составляет 3 секунды (фиксированная), отключите фазу L1 и (L1 U<) светодиод ошибки включается, включите безотказную фазу L2 после задержки D-T (5 сек.), затем включается, и выходной светодиод включается. Когда напряжение L2 превышает 260V, задержка составляет 3 секунды (фиксированная), отключите фазу L2 и (L2 U>) светодиод ошибки включается, включите безотказную фазу L3 после задержки D-T (5 сек.), затем включается, и выходной светодиод включается. Когда напряжение L3 превышает 300V, задержка составляет 3 секунды (фиксированная), отключается фаза L3 и (L3 U>) светодиод ошибки включается. В этом состоянии все L1,L2 и L3 неисправны, Отключите выход, дождитесь возврата какой-либо одной фазы в нормальное состояние, а затем снова включите нагрузку.
Пожалуйста, используйте устройство в соответствии с инструкцией.
Не используйте устройство во влажном помещение.
Включите в сборку выключатель и автоматический выключатель.
Расположите выключатель и автоматический выключатель рядом с устройством, оператор может легко добраться.
Отметьте выключатель и автоматический выключатель как размыкающее соединение для устройства.

---

Рабочее напряжение (Un):	3x380V + нейтральный
Номинальное напряжение:	100 А
Частота работы:	50/60 Гц
Рабочая мощность:	<6 ВА
Рабочая температура:	-20°C ..... +55°C
Комплект высокого напряжения (U>):	230 - 300V + выкл.
Комплект низкого напряжения (U<):	110 - 210V + выкл.
Время ошибки ваттинга:	3 сек. (фиксированное)
Задержка переключения:	L1, L2, L3 и цикл
Дисплей	3x3 цифры светодиодный дисплей, 6 светодиодов
Точность измерения:	± 1%
Тип соединения:	Клеммное коммутация
Рабочая высота:	<2000 метров
