250А Однофазное реле нагрузки с автоматическим сбросом [DAKR-250D] Samwha

Однофазное реле перегрузки 250А з автоматичним скиданням Samwha-Dsp , DAKR-250D

---

DAKR-250D реле защиты от перегрузки с автоматическим сбросом предназначены для предотвращения повреждения нагрузок из-за перегрузки.
Принцип использования и работы

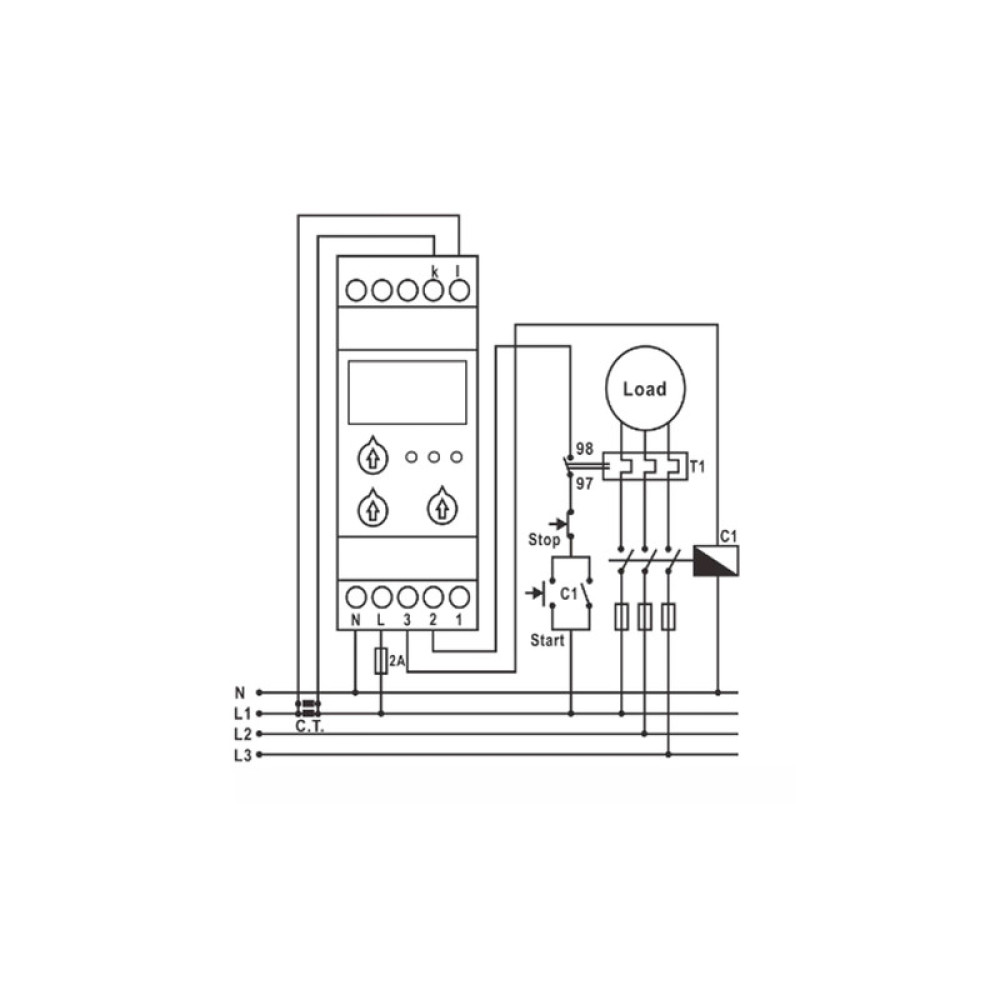

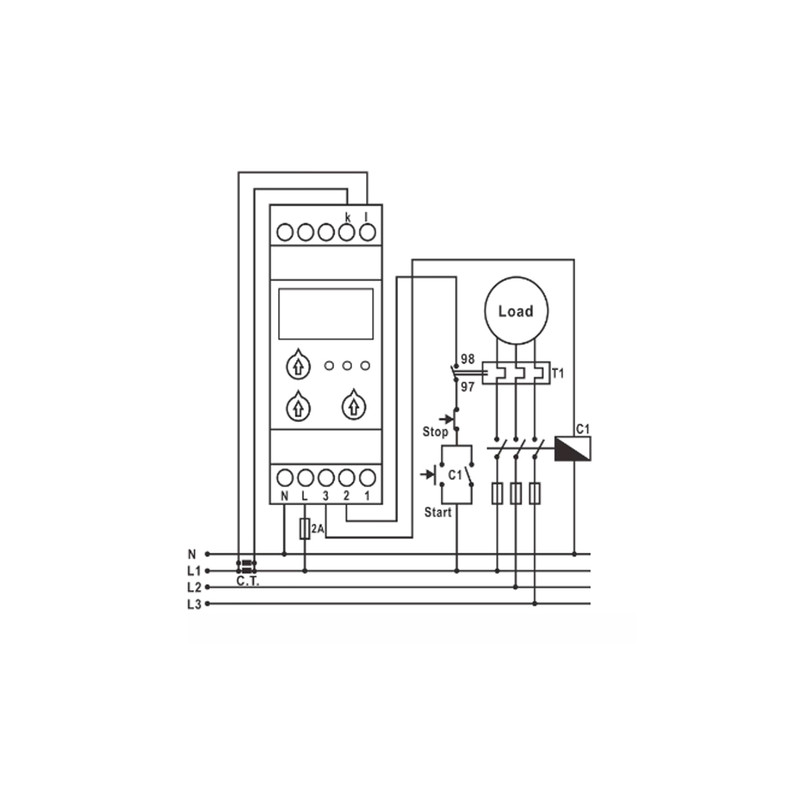

Произвести подключение устройства в соответствии с типом подключения. После совершения соединений включите питание на устройство. Сделайте настройки устройства в соответствии с максимальным рабочим током нагрузки, которую вы будете использовать. Можно установить настройку значения перегрузки с помощью ручки «A>», установить настройку задержки запуска с помощью ручки «ST», время задержки отключения и время задержки сброса с помощью ручки «DT». Когда устройство находится под напряжением, реле находится под напряжением, выход взаимодействия переключается на клемму 3, и светодиод выхода включается. Контактор находится под напряжением, если потребляемый ток все еще выше установленного значения тока по истечении времени, установленного ST, A> светодиодный включается, подождите, пока установка времени DT закончится, выключение светодиодный, затем реле устройства отключится и контактор выключится. Устройство автоматически сбрасывается по истечении времени DT.

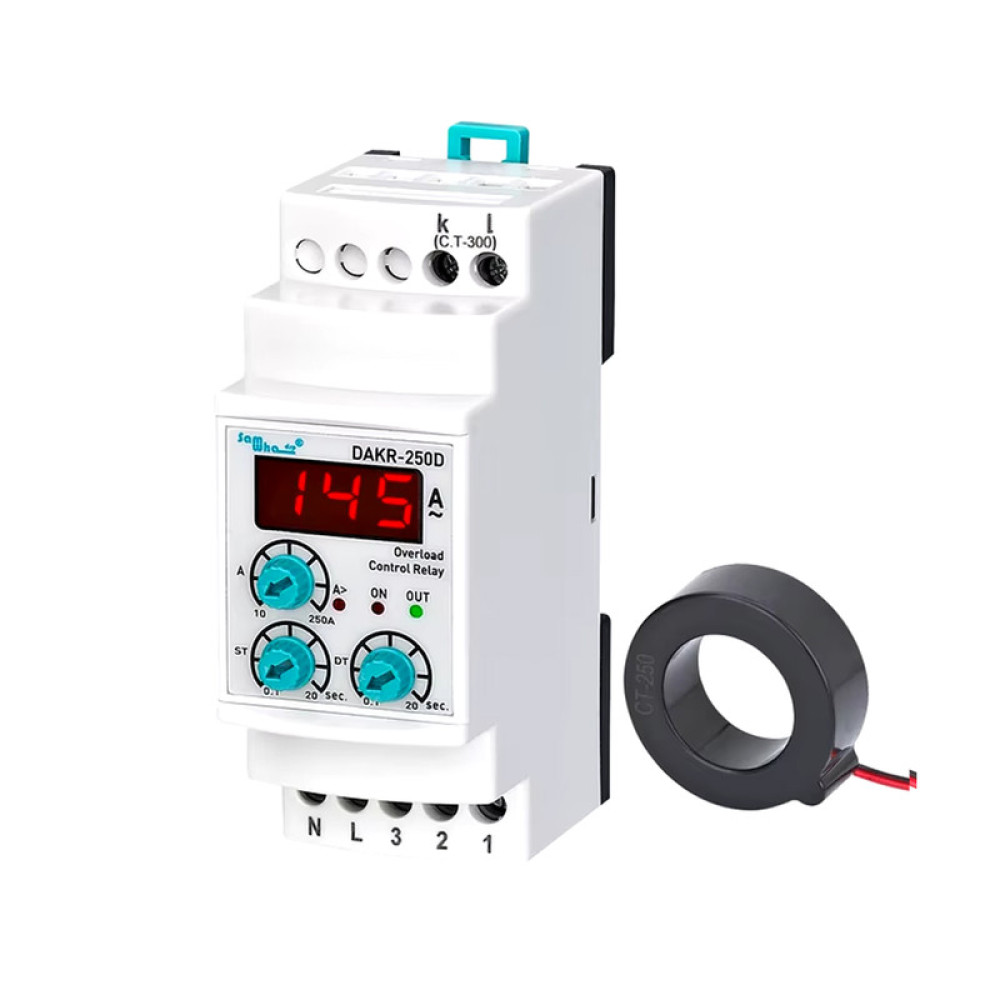

Настройка на устройстве
Ручка ST: устанавливает время запуска (пусковой ток).
Ручка DT: устанавливает время ожидания сбоя перегрузки и время ожидания автоматического сброса.
A> Ручка: устанавливает значение перегрузки.

---

Рабочее напряжение (Un):	380 В AC
Рабочая частота:	50/60 Гц
Рабочая мощность:	<6 ВА
Рабочая температура:	-20°C до +55°C
Диапазон:	10-250A
Время начала (ожидание):	0,5-20 сек.
Время перегрузки/автоматического сброса (ожидание):	0,5-20 сек.
Дисплей:	3x светодиода, 1x3-значный дисплей
Тип соединения:	Терминальное соединение
Контакт:	5A/250V AC (резистивная нагрузка)
Диаметр кабеля:	2,5 мм²
Вес:	Макс. 220 г
Монтаж:	Вертикальная сборка в панель или на DIN-рейку
Рабочая высота:	<2000 метров
