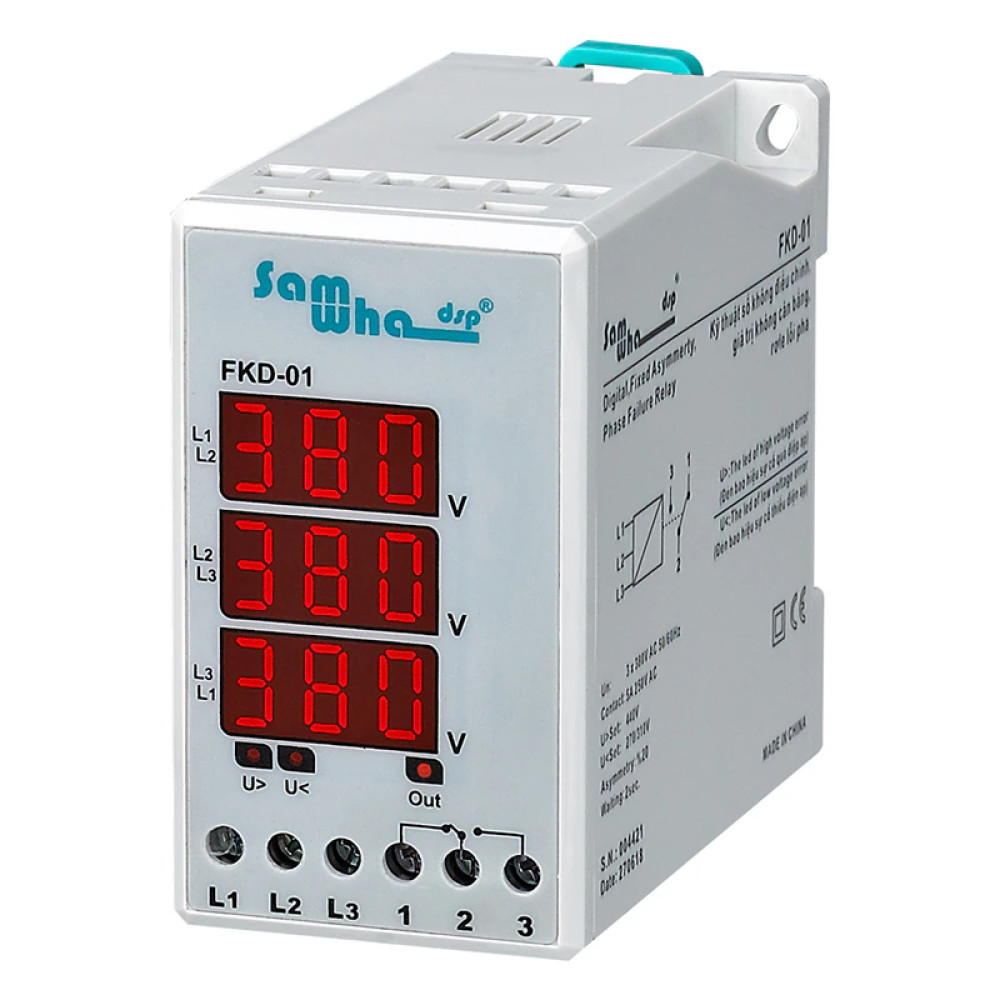

3x380V 5A Трехфазное реле асимметрия фаз, фиксированная установка напряжения [FKD-01] Samwha

Цифровое защитное реле Samwha-Dsp FKD-01, 3х380В переменного тока, фиксированная фаза, асимметрия, повышенное напряжение, FKD-01

Если фазное напряжение находится в диапазоне 310В - 440В и асимметрия не превышает 20%, то реле находится в рабочем состоянии - контакты 2-3 замкнуты, индикатор "Out" подсвечен, индикаторы "U> " и "U< " не подсвечены.
Если какое либо из фазных напряжений превышает 440 вольт, то через 2 секунды подсвечивается индикатор "U> ", реле размыкает контакты 2-3, замыкает контакты 1-2 и индикатор "Out" выключается. Дисплей с индикацией этого межфазного напряжения будет мигать. После снижения напряжения ниже 435 вольт, реле контроля фаз после 2-х секундной задержки переключается в рабочее состояние.
Если какое либо из фазных напряжений опускается ниже 270 вольт, то через 2 секунды подсвечивается индикатор ""U< "", реле размыкает контакты 2-3, замыкает контакты 1-2 и индикатор "Out" выключается. Дисплей с индикацией этого межфазного напряжения будет мигать. После повышении напряжения выше 275 вольт, реле контроля фаз после 2-х секундной задержки переключается в рабочее состояние.
Если разница между любыми фазными напряжениями превысит 20% (76 вольт), то реле размыкает контакты 2-3, замыкает контакты 1-2 и выключает индикатор "Out". Дисплеи с индикацией этих межфазных напряжений будут мигать. Если асимметрия со временем уменьшается ниже 71 вольта, то реле через 2 секунды вернется в рабочее состояние.
Если в процессе работы реле контроля фаз обнаруживает ошибку в чередовании фаз (последовательности фаз) то оно подсвечивает индикатор размыкает контакты 2-3, замыкает контакты 1-2 и индикатор "Out"выключается. При восстановлении правильной последовательности фаз реле возвращается в рабочее состояние.
