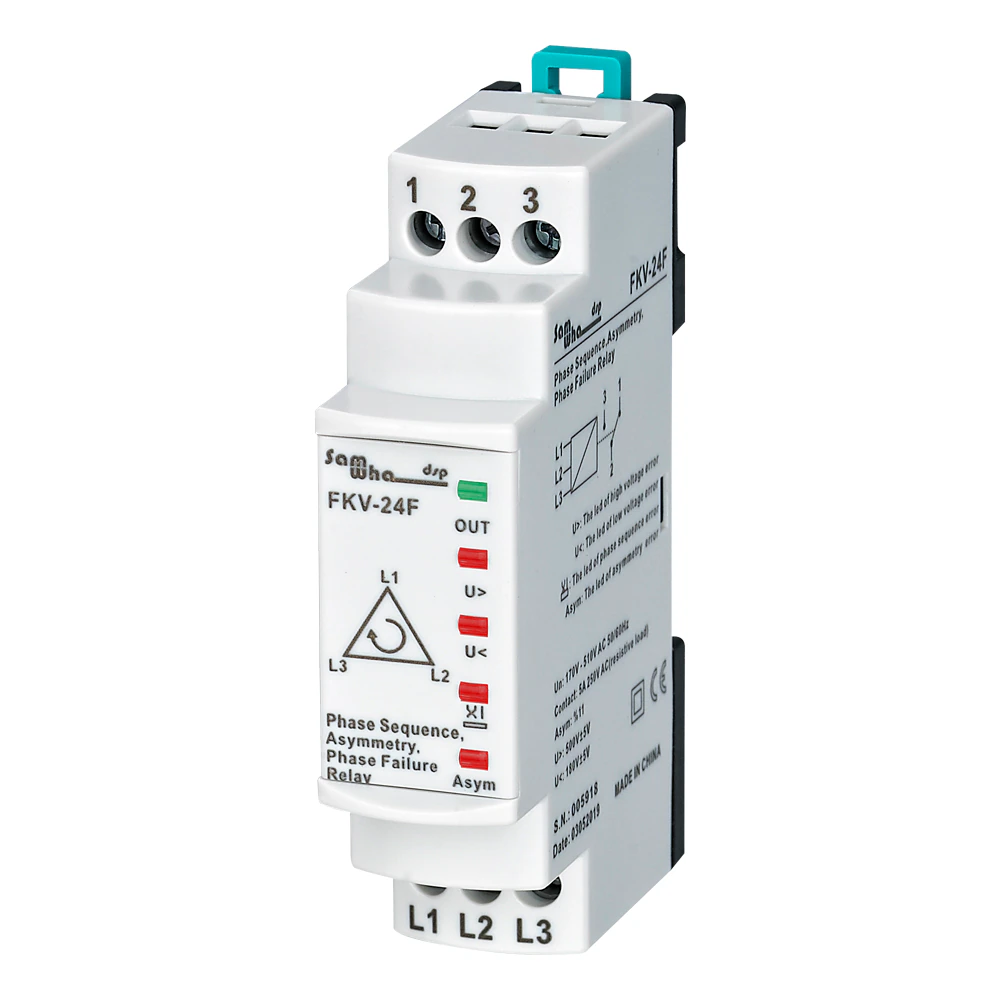

3x380V 5A Трехфазное реле обрыва, последовательности фаз, установки напряжения [FKV-24F] Samwha

Реле контроля фаз, устройство защиты 3-х фазного электродвигателя 380VAC, фазовая асимметрия (фиксированная 11%), контроль напряжения и последовательности фаз, FKV-24F

Реле защиты фаз предназначены для защиты устройств с точными значениями рабочего напряжения и функцией чередования фаз от ошибок, которые могут возникнуть из-за напряжения сети и температуры двигателя. Он может работать при напряжении от 180 до 500 В переменного тока.
Асимметрия означает разницу между значениями напряжения. Особенно на трехфазных нагрузках, таких как двигатели, катушка высокого напряжения потребляет большой ток, а катушка низкого напряжения - низкое напряжение. Поэтому они работают несбалансированно, и катушки со временем повреждаются.

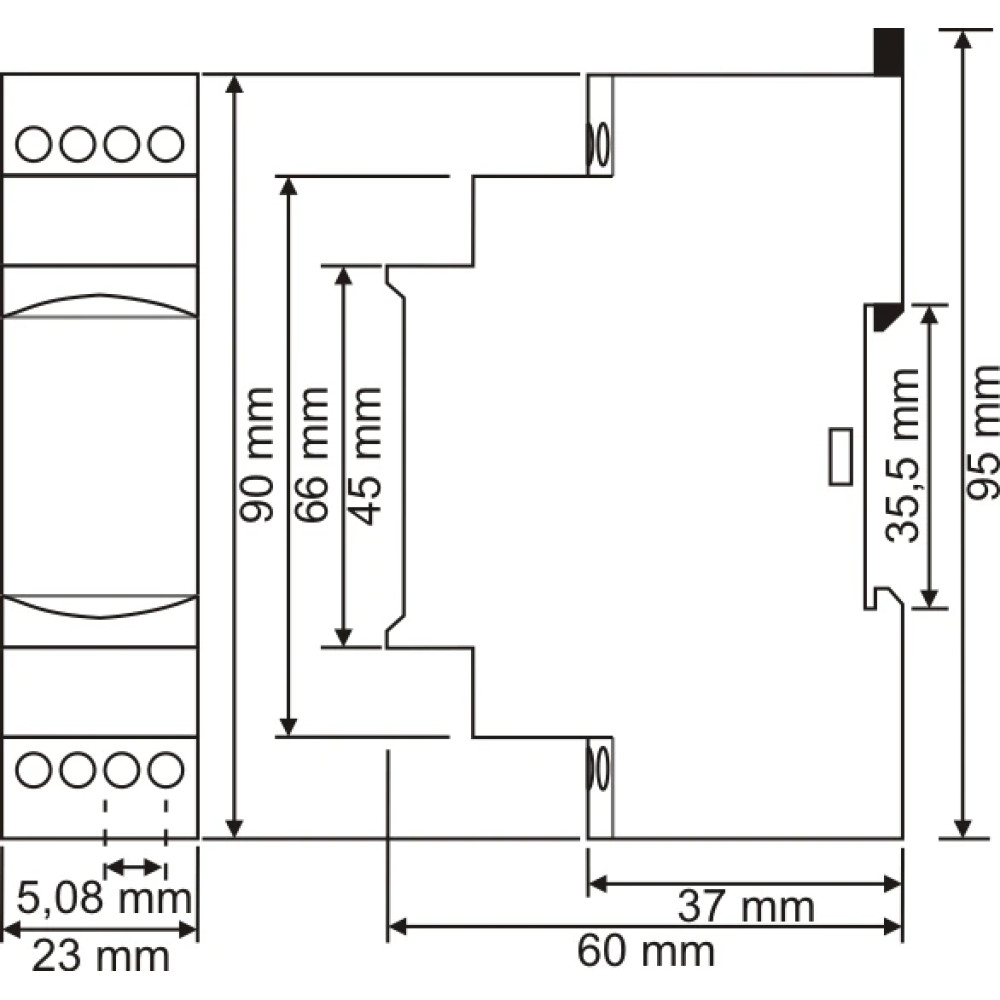

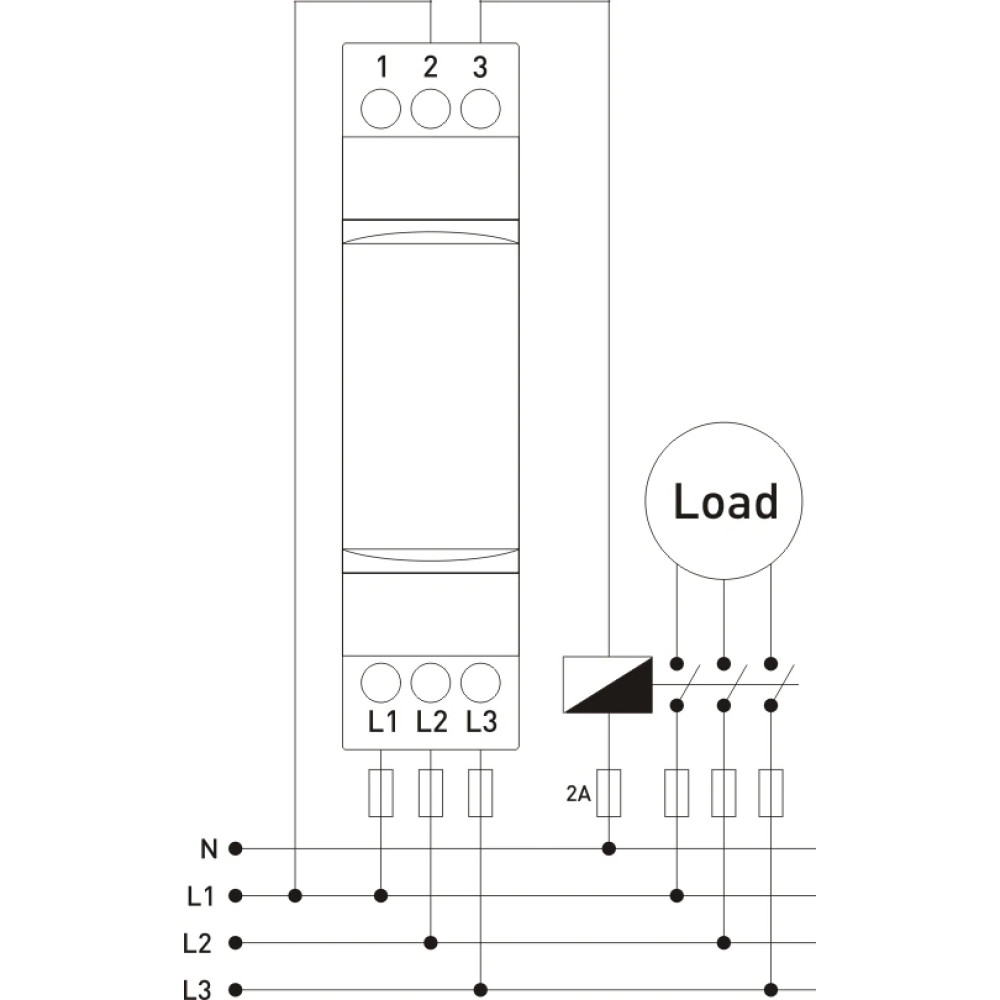

При первом включении устройства контакты контактора № 1 (NC) и 2 (COM) - замкнуты, а № 2 (COM) и 3 (NO) разомкнуты. Если значения напряжения находятся в диапазоне нормальных значений, в реле загорается светодиод (OUT); клеммы контактора № 1 (NC) и 2 (COM) разомкнуты, клеммы контактора № 2 (COM) и 3 (NO) - замкнуты.
Когда разница между значениями напряжения превышает 11%, светодиод реле гаснет примерно через 1 секунду и контакты контактора № 1 (NC) и 2 (COM) замыкаются, а контакты контактора № 2 (COM) и 3 (NO) размыкаются. Когда разница между значениями напряжения уменьшается на 5В, загорается светодиод реле и контакты контактора № 1 (NC) и 2 (COM) размыкаются, и контакты контактора № 2 (COM) и 3 (NO) замыкаются.
Если чередование фаз правильное, загорается светодиод реле; клеммы контактора №1 (NC) и 2 (COM) размыкаются, и контакты контактора № 2 (COM) и 3 (NO) замыкаются. При неправильном чередовании фаз загорается светодиод чередования фаз, светодиод реле гаснет и контакты контактора № 1 (NC) и 2 (COM) замыкаются , а контакты контактора № 2 (COM) и 3 (NO) размыкаются.
Если значение напряжения превышает заданное значение высокого напряжения, загорается светодиод ошибки высокого напряжения (U> ), и если значение напряжения не падает ниже нормального значения в течение 2 секунд, на устройстве возникает ошибка высокого напряжения. В этом положении светодиод реле гаснет, клеммы контактора №1 (NC) и 2 (COM) замыкаются, и контакты контактора № 2 (COM) и 3 (NO) размыкаются. Когда значение напряжения падает ниже заданного значения высокого напряжения на 5 В, светодиод ошибки высокого напряжения гаснет, и устройство начинает отсчитывать время задержки ошибки (t). Когда время ожидания ошибки истекло, загорается светодиод реле, и контакты контактора №1 (NC) и 2 (COM) размыкаются, и контакты контактора № 2 (COM) и 3 (NO) замыкаются.
Если значения напряжения падают ниже установленного значения низкого напряжения, загорается светодиод ошибки низкого напряжения (U < ), и если значения напряжения не увеличиваются до нормального значения в течение времени задержки ошибки, на устройстве возникает ошибка низкого напряжения. В этом положении светодиод реле гаснет, клеммы контактора № 1 (NC) и 2 (COM) замыкаются, а контакты контактора № 2 (COM) и 3 (NO) размыкаются. Когда значение напряжения превышает заданное значение низкого напряжения на 5 В, светодиод ошибки низкого напряжения гаснет, и устройство начинает отсчет времени задержки ошибки (t). Когда время задержки ошибки истекло, в реле загорается светодиод и контакты контактора № 1 (NC) и 2 (COM) размыкаются, и контакты контактора № 2 (COM) и 3 (NO) замыкаются.
