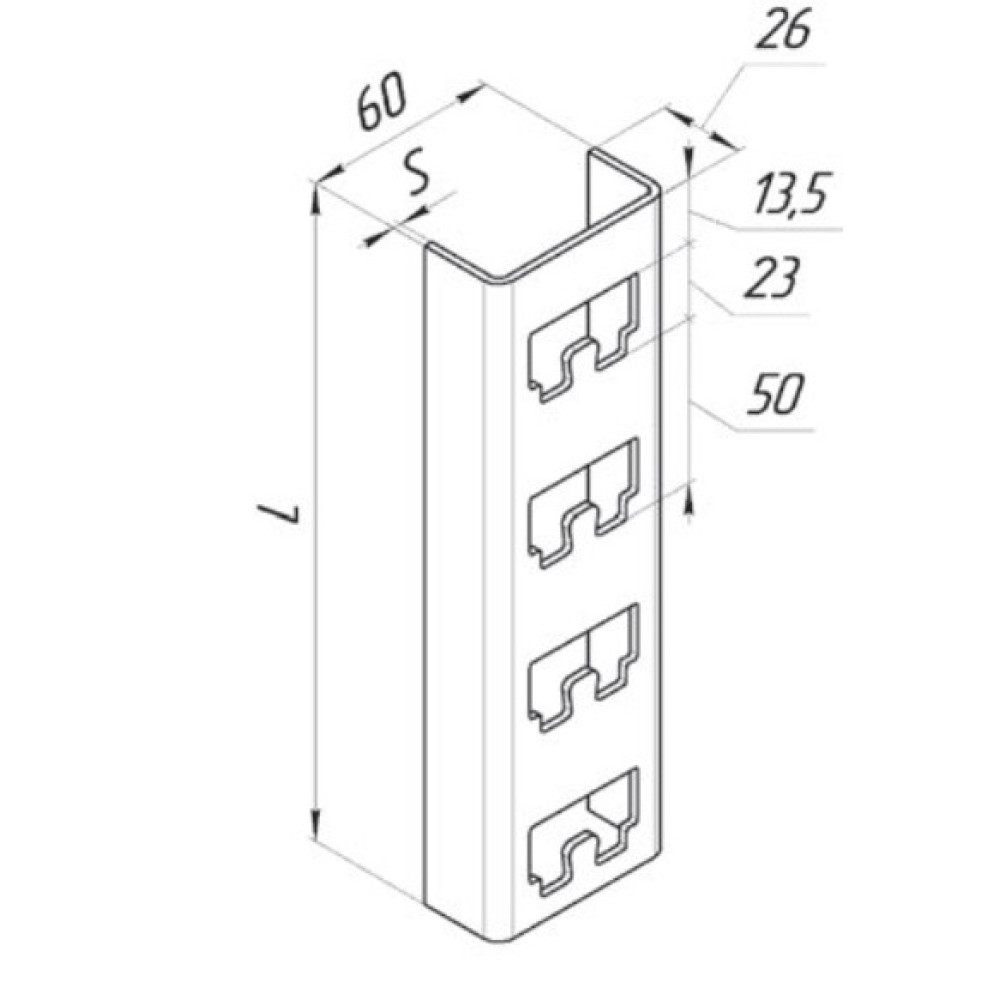

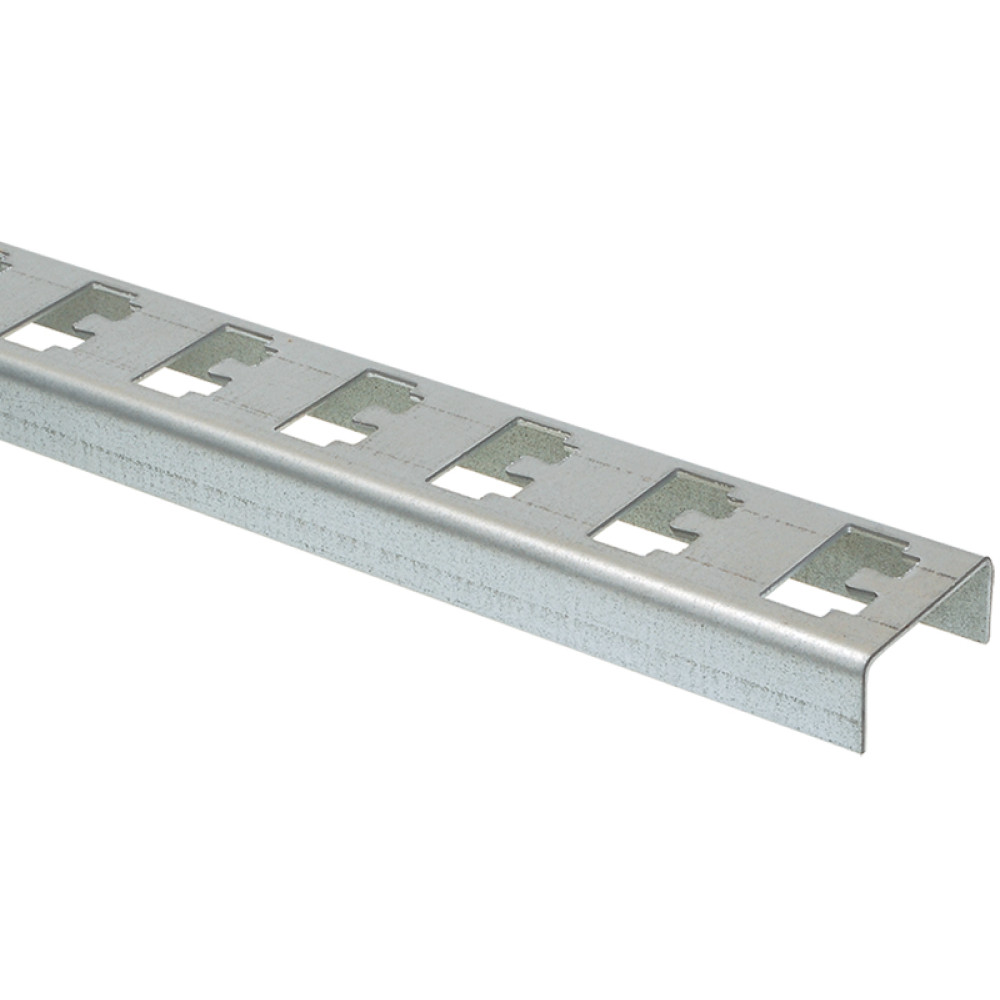

400мм. Стійка К1150. Профіль швидкої фіксації для стелажів, цинк, сталь 2,0 [CLW10-GEM-SK-400]

Стійка | Профіль стієчний К1150, для кріплення до несучої поверхні. Цинкове покриття, CLW10-GEM-SK-400

Область застосування: для монтажу стелажів до стіни.

Спосіб монтажу: стійка кріпиться до несучої поверхні за допомогою скоби К1157.

Технічні характеристики

Простота конструкції виробів:

• Висока швидкість монтажу.
• Монтаж збірних конструкцій не вимагає додаткових метизних комплектів.
• Універсальність кріплення і застосування.
• Мала кратність упаковки.

Конструкція: полиця + стійка легка і швидка в монтажі, не вимагає зварювання, має високу несучу здатність і універсальна в застосуванні: її використовують не тільки для полиць в гаражі, складі, прокладки кабельних трас, а й для монтажу інженерних систем, прокладки труб, вентиляційних коробів і т.д. Тому до цих пір це найпоширеніше рішення для недорогого і швидкого монтажу комунікацій з високими навантаженнями.

Навантаження на полицю: Величина навантаження на полицю вказана з розрахунку того, що стелаж використовується як незалежна конструкція. При кріпленні стелажа до капітальної стіни цей показник значно вищий. Всі наведені нижче дані про навантаження на полиці вказані з урахуванням запасу міцності в 1.5 рази.

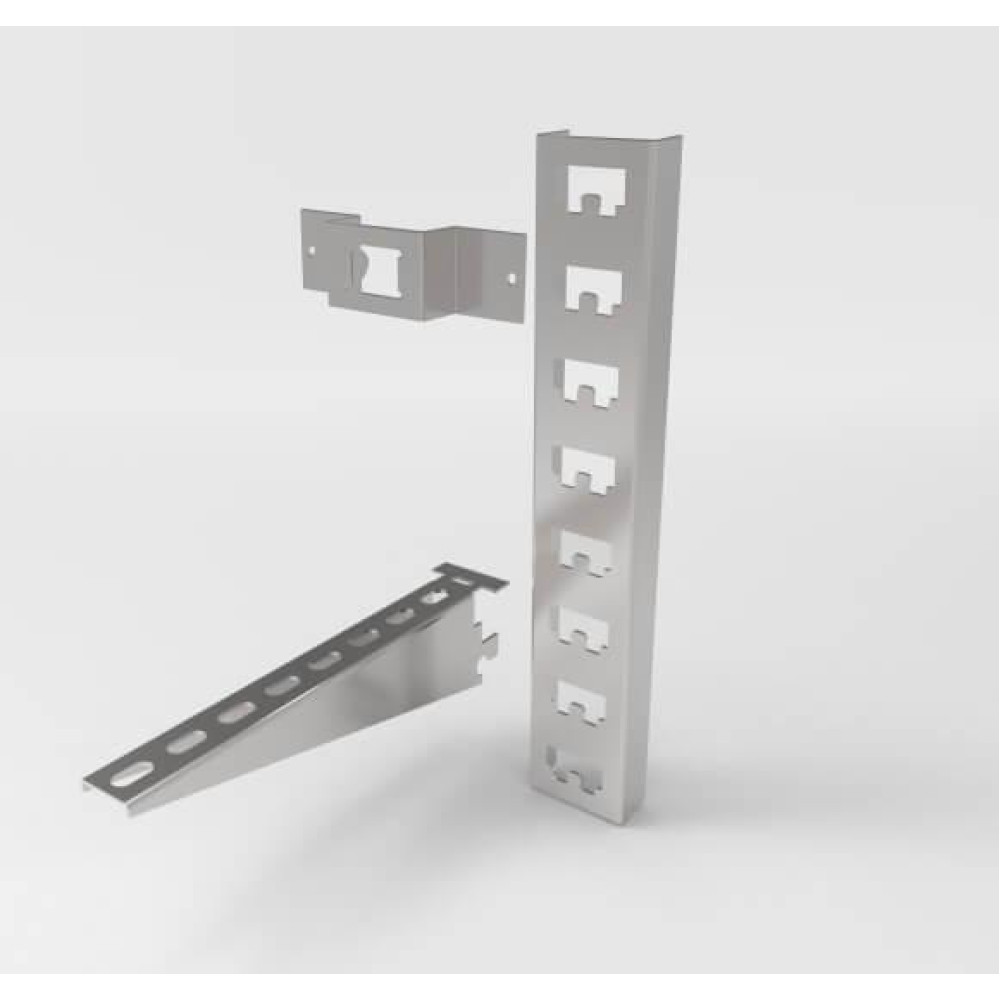

Доступний асортимент для повної комплектації полиць

Полиця | Полицетримач | Консоль

Скоба для кріплення стійок і фіксації полиць

Стійка | Профіль стієчний

Метизи для кріплення

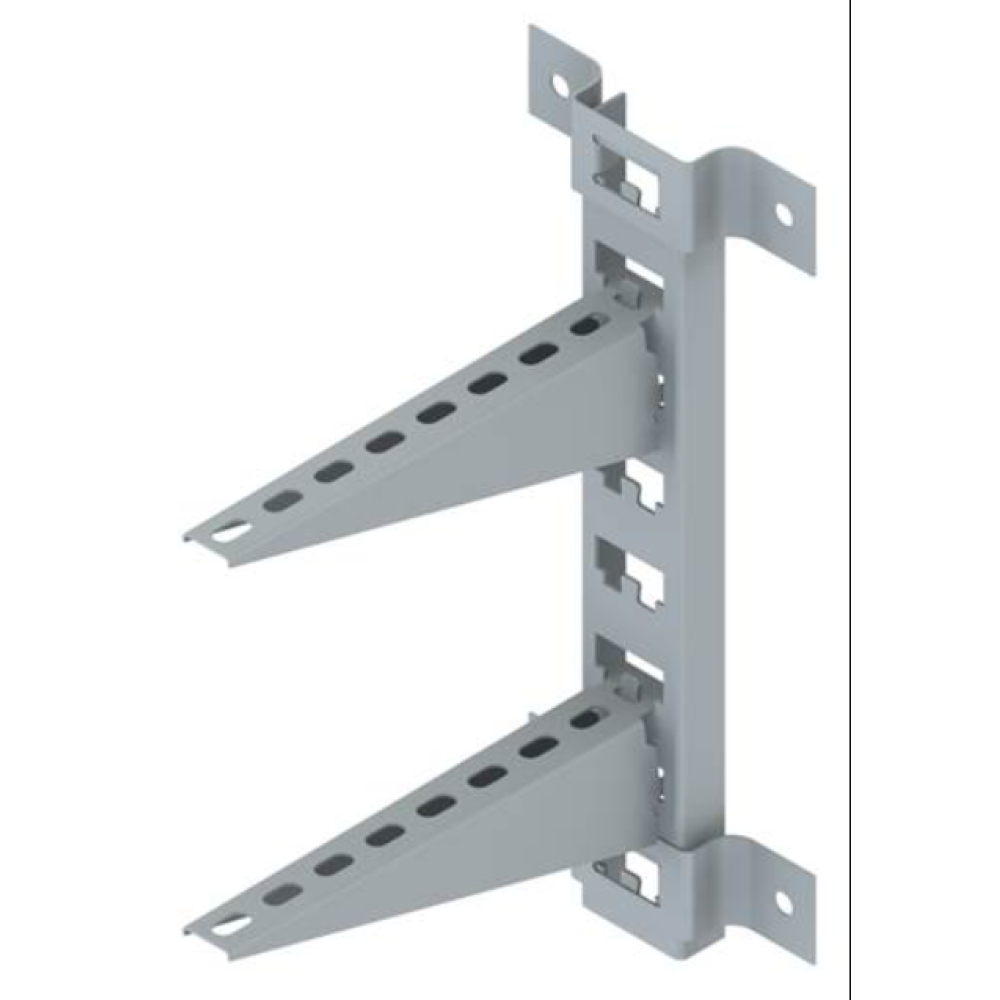

Один з варіантів збірки:

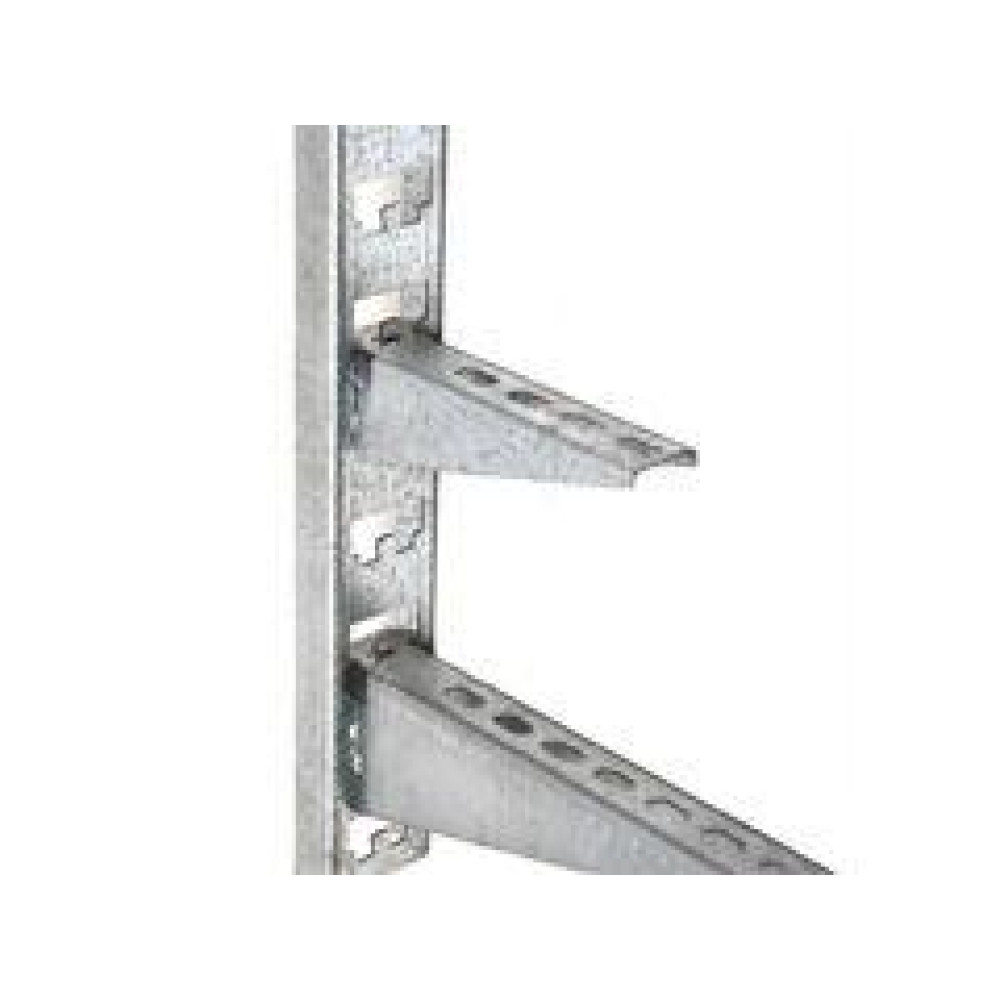

Як змонтувати кабельну трасу в кілька ярусів на вертикальній стіні. Використовуємо полицетримачі К1160 - К1164 і стійки К1150 - К1155.

Процес по кроках.
Підбираємо по довжині стійку К1150 - К1155 в залежності від кількості рядів полиць.
Прикріплюємо стійку до стіни, за допомогою скоб К1157, що накладаються в обхват стійки з фіксацією через виштампуваними отвір і комплект анкер-болтів з гайкою.

Також скоба може бути закріплена шляхом приварки до закладних деталей, встановленим на будівельному підставі, або з використанням дюбелів.
Попередньо Бурим перфоратором, в стін,і отвори під анкера.
Підбираємо довжину полки за габаритними розмірами кабельного лотка.

Тримаючи полку під кутом 15-30 ° до горизонту, поєднуємо отвір полки з хвостовиком стійки.
Опускаємо полку на хвостовик і встановлюємо в робоче положення.
Таким чином вставляємо потрібну кількість полкодержателей К1160 - К1164 в стійку.
Встановлюємо дерев'яні або інші полки на полицетримач, закріплюючи кріпленням.

Така система збільшує швидкість монтажу в кілька разів без додаткових кріпильних елементів - болтів.
Правильно підбираємо тип покриття матеріалу - враховуємо умови експлуатації. При правильному варіанті термін служби досягає 20-50 років.
Розраховуємо навантаження на монтажні елементи - по довжині прольоту між полицями.
