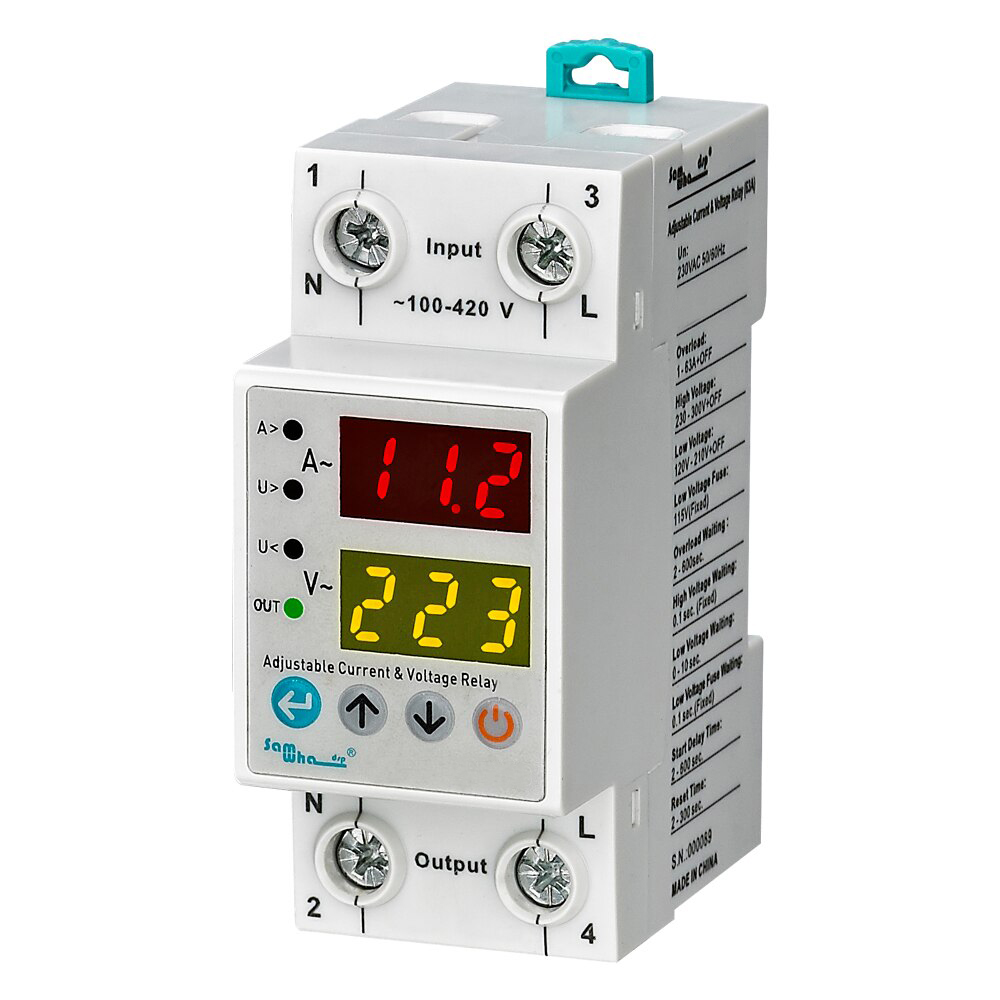

40А однофазное реле контроля напряжения и тока [AVR-40] Samwha

Однофазне реле контролю напруги та струму 40А Samwha, AVR-40

---

Реле защиты от тока и напряжения AVR предназначено для защиты устройств с чувствительным рабочим напряжением и текущим значения от ошибок, которые могут возникнуть от напряжения сети и перегрузки.

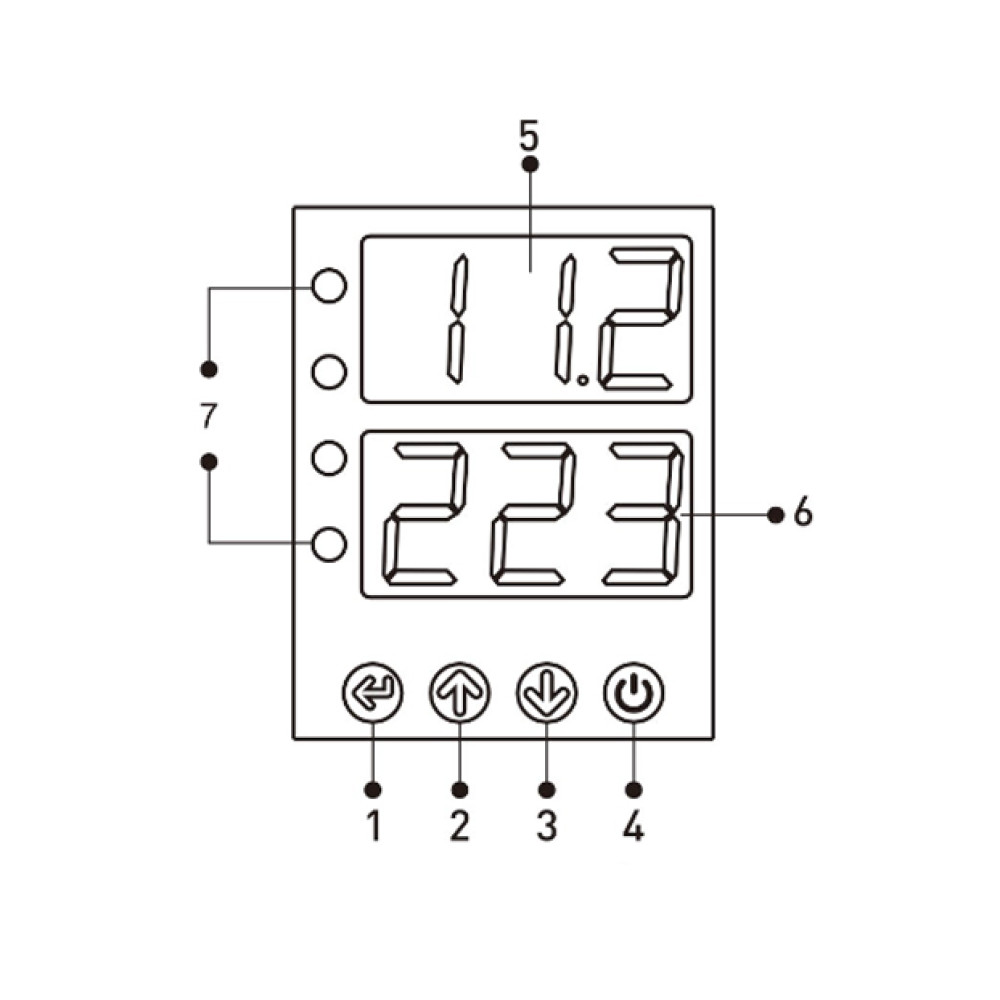

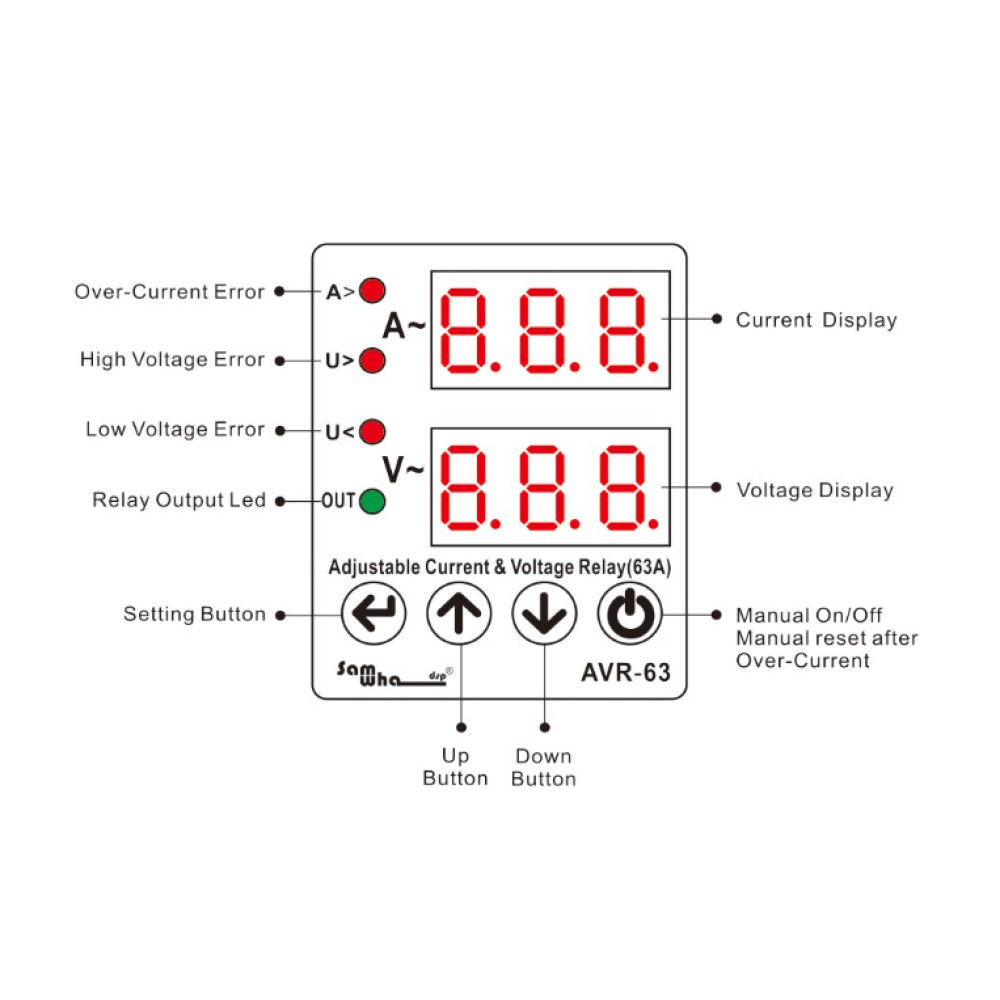

Дисплей и кнопки:

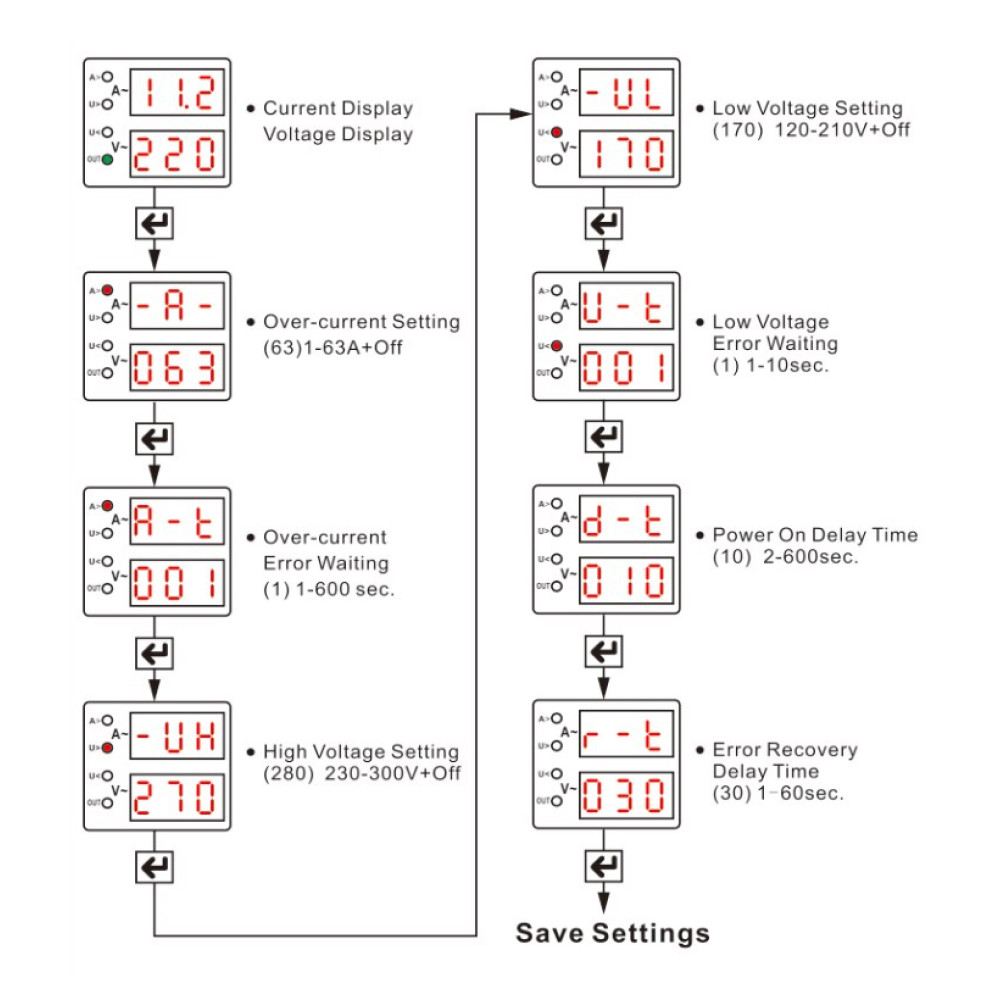

1 - кнопка набора: эта кнопка используется для сохранения после настройки/изменения значений перегрузки по току и значений высокого/низкого напряжения и времени ожидания ошибки.
2 - кнопки: Увеличьте требуемое значение.
3 - кнопка вниз: уменьшить все необходимые размеры.
4 - ручная кнопка вкл/выкл: для закрыть выход устройства. В thisstate, на экране отобразится «Выкл» и устройство не может быть автоматического возврата в исходное положение. Нажмите эту кнопку еще раз, чтобы снова включить устройство intouse (без поломок).
5- перегрузок по току Дисплей
1 группа дисплеев: во время нормальной работы, Входное (электрическое) значение напряжения отображается здесь, Экран горит стабильно, когда не в состоянии ошибки, чехол на дисплее имеет погрешность (высокое или низкое напряжение). Во время процесса программирования значение соответствующей программы находится на дисплее (сверхток и Высокое/низкое напряжение, Ошибка ожидания, сброс значений ожидания].
6 - напряжение Дисплей
2St группа дисплея: во время нормальной работы, текущее значение отображается здесь, Экран горит стабильно, когда не в состоянии ошибки, дисплей fashes в чехол ошибки (перегрузки по току). В процессе программирования здесь отображается числовое значение соответствующей программы.
7 - светодиоды:
A> : диод загорается, когда происходит Перегрузка по току.
V> : диод загорается, когда происходит Высокое напряжение.
V< : диод загорается, когда происходит сбой низкого напряжения.
0ut: загорается, когда устройство начинает выводить.

---

Номинальный ток	40A
Номинальное напряжение	220V AC
Частота	50/60Hz
Диапазон защиты	0-450V AC
Рабочая температура	-20 °C ..... + 55 °C
Рабочая мощность	< 4 ВА
Рабочая высота	< 2000 метров
Дисплей	2x3 цифр светодиодный Дисплей и 4 Светодиодный s
Набор перегрузки по току (A> )	40A(1-40A);
Высоковольтный набор (V> )	230-300V + Off
Набор низкого напряжения (V< )	120-210V + Off
Предохранитель низкой мощности (V < )	115V (фиксированный)
Перегрузка по току	2-600 сек.
Высоковольтные официанты	0.1 сек.(фиксированный)
Низкое напряжение ожидания	0-10 сек.
Питание от задержки ожидания	2-600 сек.
Сброс ожидания	1-60 сек.
