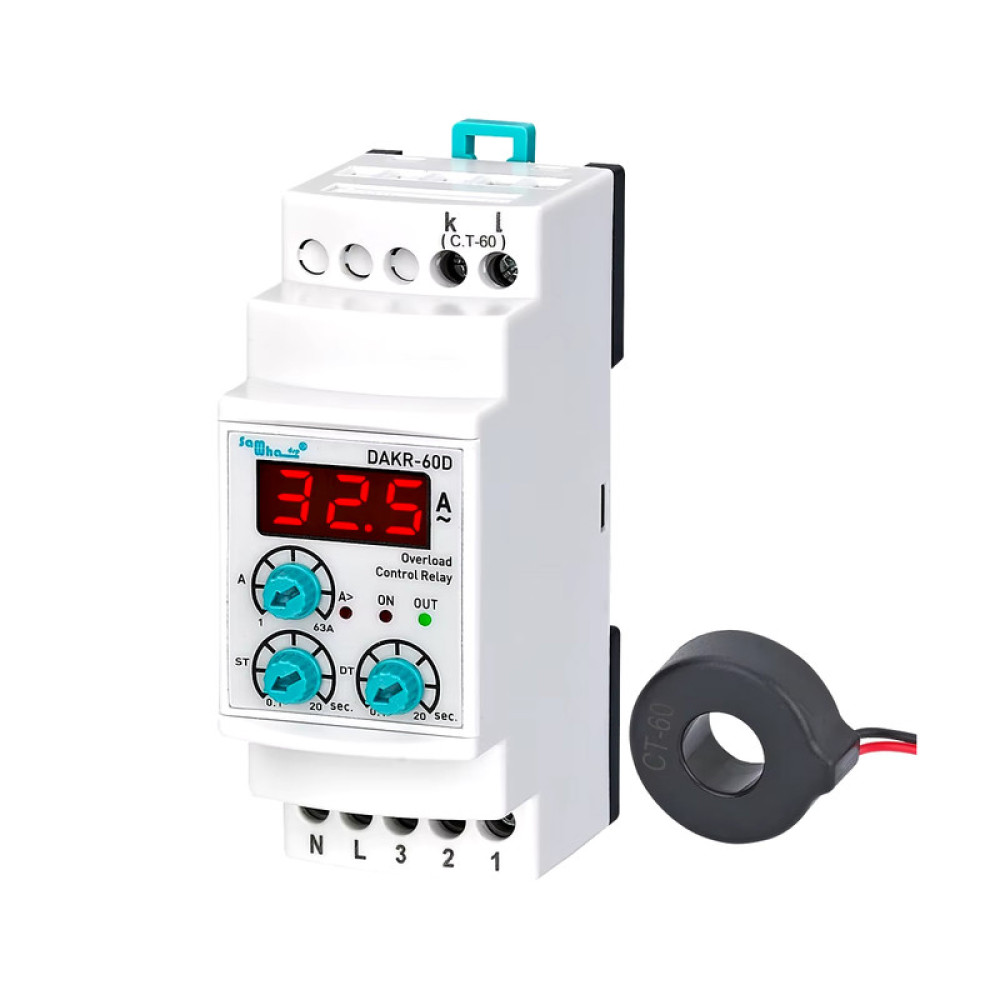

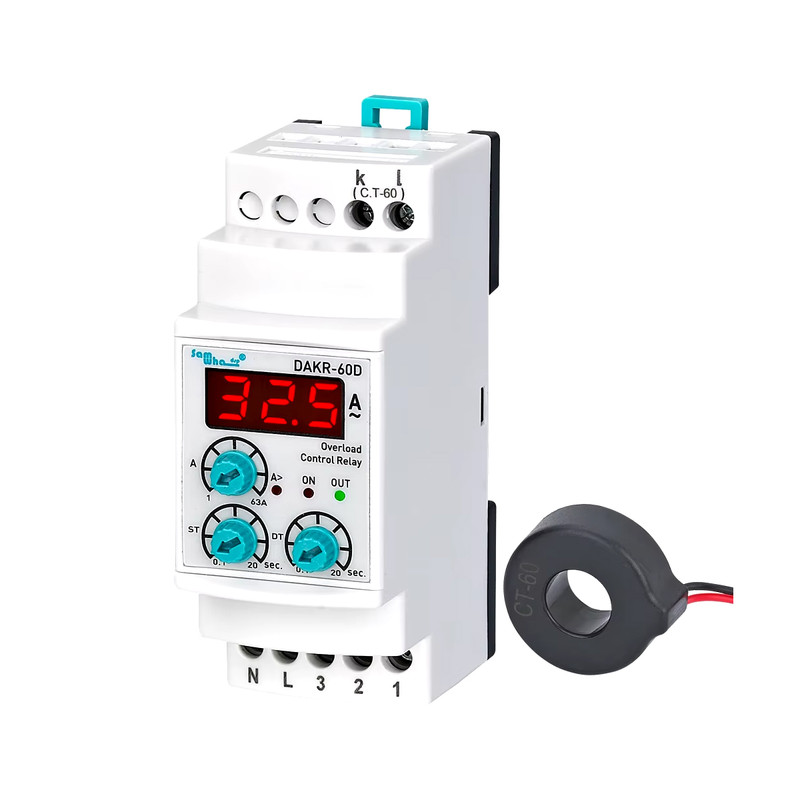

63А Однофазне реле навантаження з автоматичним скиданням [DAKR-60D] Samwha

Однофазне реле навантаження 63А з автоматичним скиданням Samwha-Dsp , DAKR-60D

---

DAKR-60D реле захисту від перевантаження з автоматичним скиданням призначені для запобігання пошкодженню навантажень через перевантаження.
Принцип використання та роботи

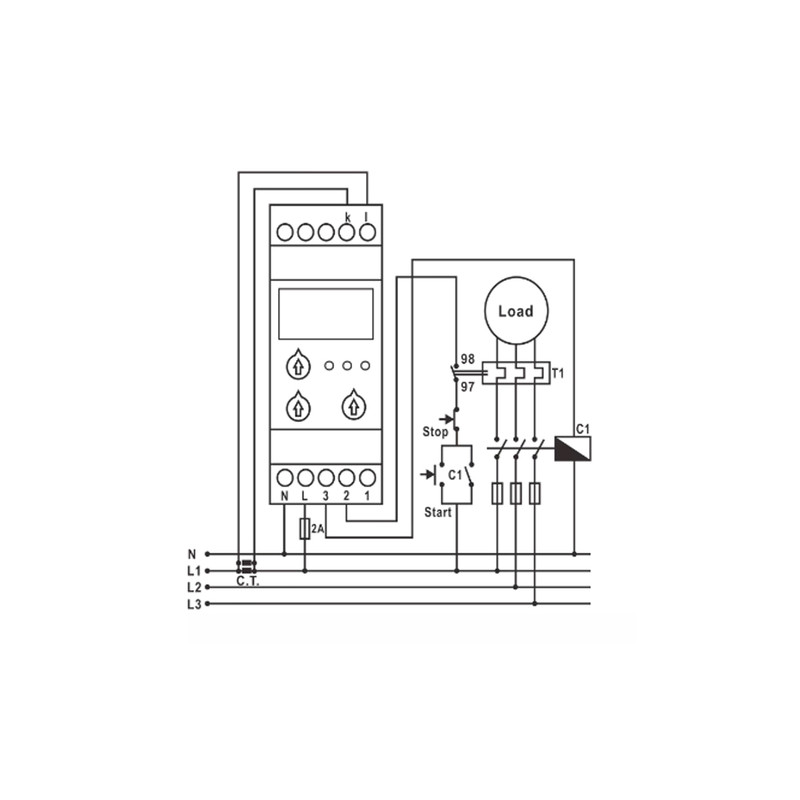

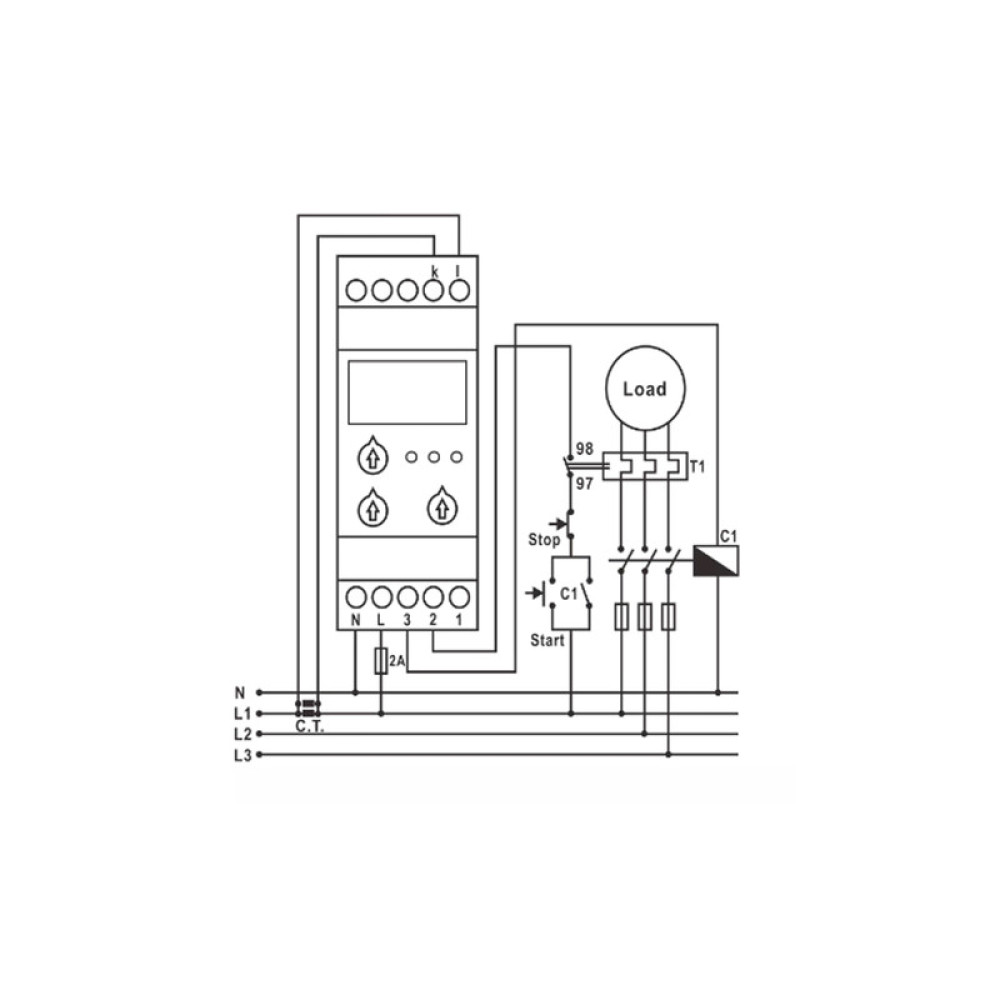

Здійснити підключення пристрою відповідно до типу підключення. Після підключення увімкніть живлення на пристрій. Зробіть налаштування пристрою відповідно до максимального робочого струму навантаження, яке ви будете використовувати. Можна встановити значення перевантаження за допомогою ручки «A>», встановити налаштування затримки запуску за допомогою ручки «ST», час затримки вимкнення та час затримки скидання за допомогою ручки «DT». Коли пристрій знаходиться під напругою, реле знаходиться під напругою, вихід взаємодії перемикається на клему 3, і світлодіод виходу вмикається. Контактор знаходиться під напругою, якщо споживаний струм все ще вище встановленого значення струму після закінчення часу, встановленого ST, A> світлодіодний вмикається, зачекайте, поки Встановлення часу DT закінчиться, вимкнення світлодіодний, потім реле пристрою вимкнеться і контактор вимкнеться. Пристрій автоматично скидається після закінчення часу DT.
Налаштування на пристрої
Ручка ST: встановлює час запуску (пусковий струм).
Ручка DT: встановлює час очікування збою перевантаження та час очікування автоматичного скидання.
A> Ручка: встановлює значення навантаження.

---

Робоча напруга (Un):	380 В AC
Робоча частота:	50/60 Гц
Робоча потужність:	<6 ВА
Робоча температура:	-20°C до +55°C
Діапазон:	1-63A
Час початку (Очікування):	0,5-20 сек.
Час навантаження/автоматичного скидання (Очікування):	0,5-20 сек.
Дисплей:	3x світлодіода, 1x3-значний дисплей
Тип з'єднання:	Термінальне з'єднання
Контакт:	5A/250V AC (Резистивне навантаження)
Діаметр кабелю:	2,5 мм²
Вага:	Макс. 220 г

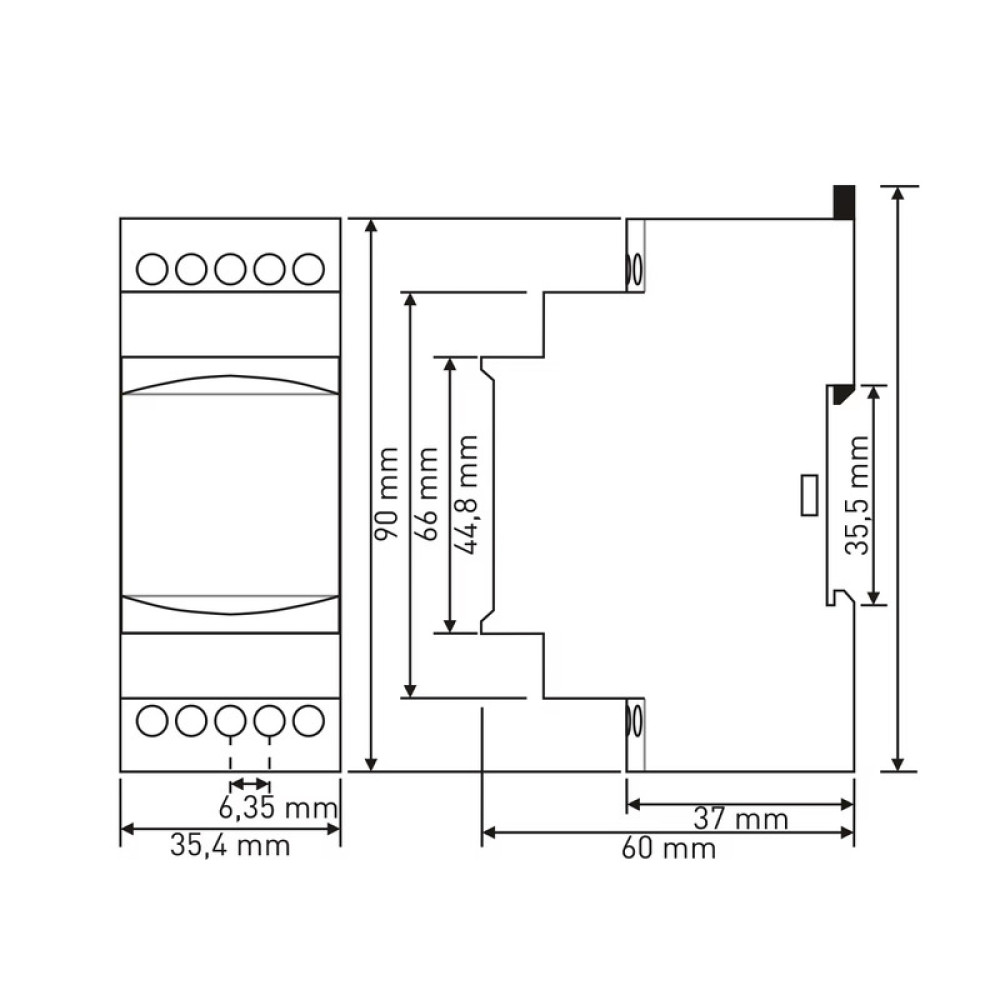

Монтаж:	Вертикальне складання в панель або на DIN-рейку
Робоча висота:	<2000 метрів
