80A Трехфазное реле контроля напряжения и тока [AVR-80T] Samwha

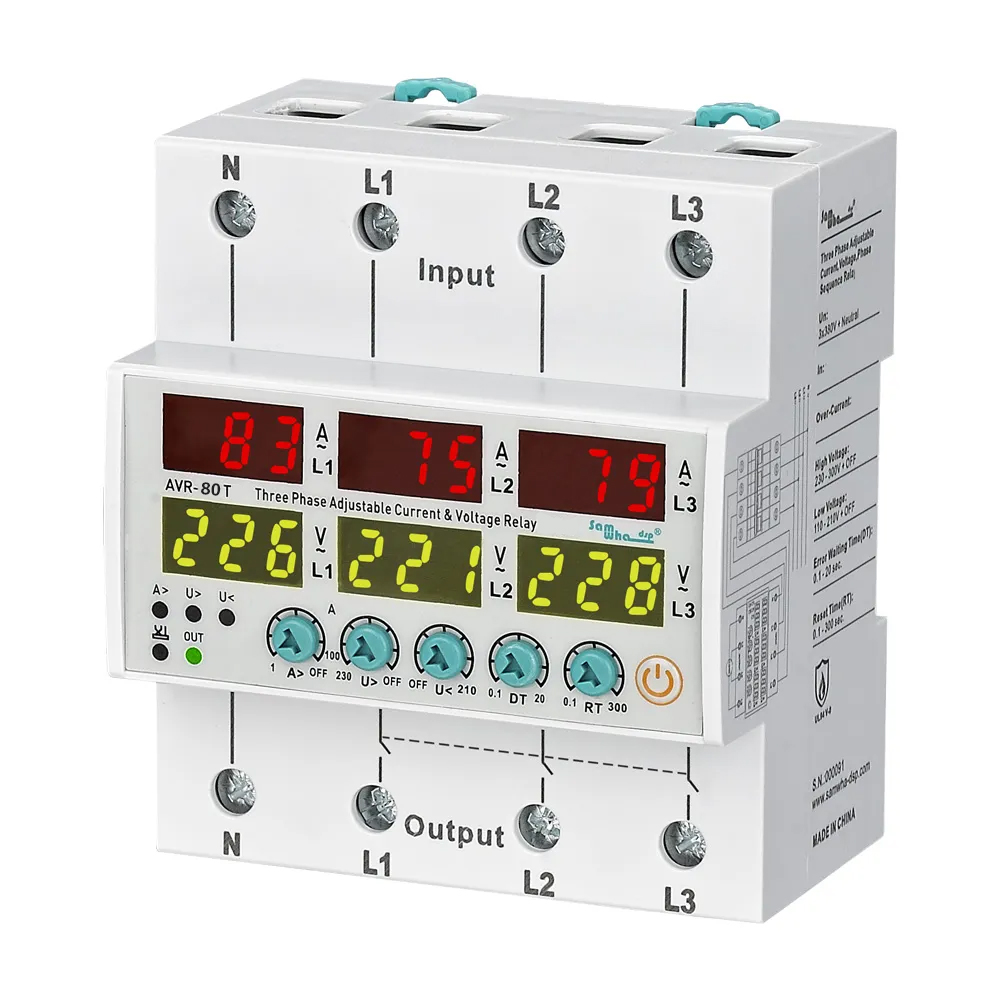

Трехфазное многофункциональное защитное устройство 80A Samwha, AVR-80T

---

Реле защиты по току и напряжению AVR предназначены для защиты устройств с чувствительными значениями рабочего напряжения и тока от ошибок при перегрузке сетевого напряжения.

Применение и эксплуатация устройства

Подключайте устройство в соответствии с типом подключения. В противном случае устройство может быть повреждено. Установите параметры перегрузки по току, высокому напряжению, низкому напряжению и параметры устройства в соответствии со значениями тока и напряжения используемой нагрузки.

Условия неисправности по току: Если значение тока меньше установленного (когда устройство не находится в состоянии неисправности), а значение тока увеличивается и превышает установленное значение, устройство ожидает установленное время ожидания неисправности, затем устройство отключает питание реле, загорается индикатор неисправности, а значение перегрузки, отображаемое на индикаторе тока, мигает в течение всего времени неисправности.

Условия неисправности по напряжению: когда значение сетевого (входного) напряжения находится между значением высокого напряжения и значением низкого напряжения (когда устройство не находится в состоянии ошибки), значение сетевого (входного) напряжения поднимается выше установленного значения высокого напряжения или опускается ниже установленного значения низкого напряжения; устройство ожидает установленное время ожидания ошибки, затем устройство отключает питание реле, загорается индикатор ошибки, а значение сетевого напряжения, отображаемое на дисплее напряжения, мигает в течение всего периода неисправности. мигает в течение всего периода неисправности.

Выход из неисправности по току: После устранения неисправности по току нагрузки дважды нажмите кнопку ON/OFF для ручного сброса или отключения питания.

Примечание: Ручной сброс предназначен для предотвращения повреждения вторичной системы, если система автоматически сбрасывается без устранения перегрузки по току или короткого замыкания.

Ошибка потери напряжения: Когда напряжение в сети (на входе) возвращается в нормальное состояние/находится между установленными значениями высокого и низкого напряжения, устройство ожидает установленное время ожидания сброса, затем подает питание на реле, светодиод ошибки гаснет, а светодиод выхода загорается.

AVR-XXTF может поставляться с функцией чередования фаз.

При изменении чередования фаз выход блокируется и загорается светодиод "Диапазон фаз" (X1).

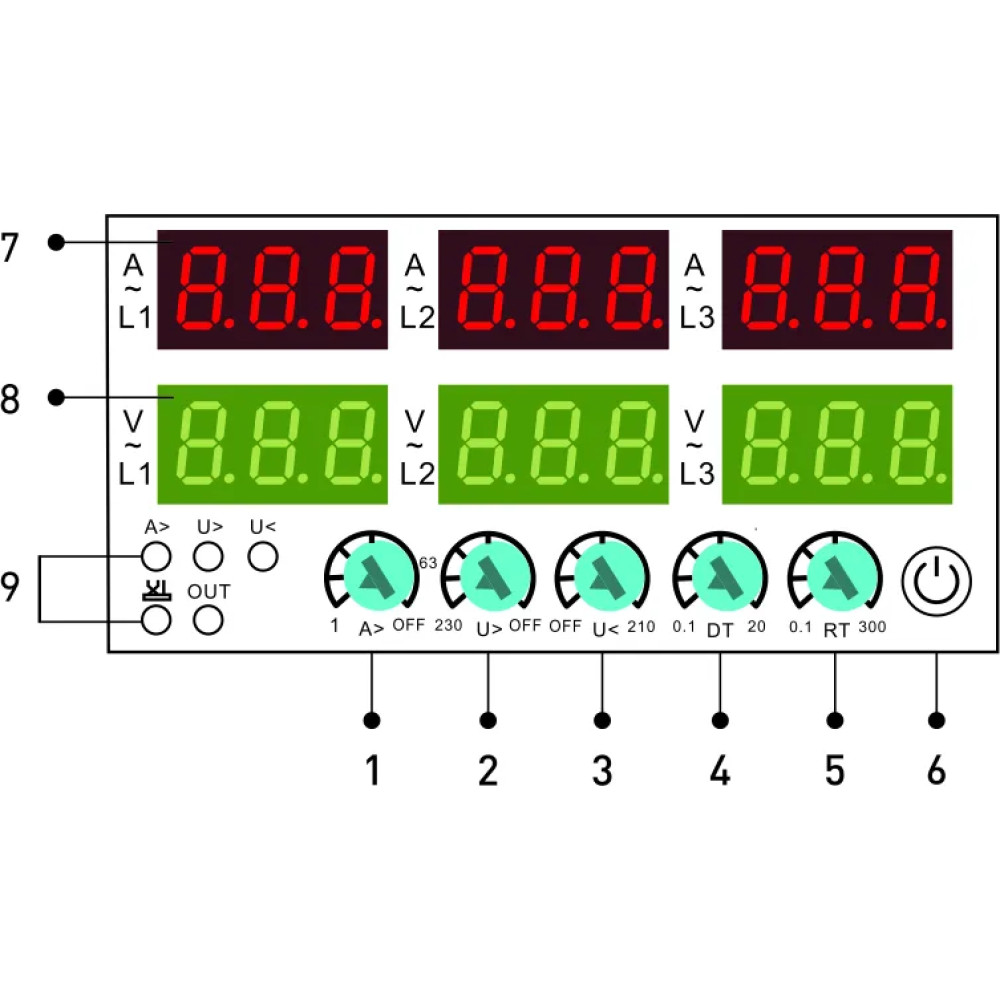

Дисплей и кнопки

1 - Ручка настройки перегрузки по току
2 - Ручка установки высокого напряжения
3 - Ручка настройки низкого напряжения
4 - Ручка установки времени задержки
5 - Ручка установки времени сброса
6 - Кнопка ручного включения/выключения:
В этом состоянии на экране отображается надпись "Off", и устройство не может быть автоматически перезагружено. Повторное нажатие кнопки возвращает прибор в рабочее состояние (в помещении отсутствуют неисправности).
7 - Текущий дисплей
Группа дисплеев 1: В нормальном режиме работы здесь отображается текущее значение, а при отсутствии неисправности экран всегда светится. В случае неисправности (перегрузки по току) дисплей мигает.
При программировании на дисплее отображаются значения соответствующей программы (перегрузка по току, высокое/низкое напряжение, время задержки, значения настройки времени сброса).
8 - Индикация напряжения
Дисплей группы 2: В нормальном режиме работы здесь отображается значение входного напряжения, и при отсутствии ошибок экран всегда светится. При возникновении ошибки (слишком высокое или слишком низкое напряжение) дисплей мигает.
9 - Светодиодные индикаторы:
A> : светится при возникновении перегрузки по току.
V> : загорается при возникновении ошибки высокого напряжения.
V< : загорается при возникновении ошибки низкого напряжения.
X1: загорается при возникновении ошибки чередования фаз.
(Эта функция есть только у AVR-XXTF).
0ut:Загорается, когда устройство начинает выдавать сигналы.ОперацияПример: Установите значение низкого напряжения (U< ) равным 160 В, значение высокого напряжения (U> ) равным 260 В, время задержки (D-T) равным 5 с и время сброса (R-T) равным 10 с. Устройство подключается в соответствии с типом соединения.
Подключите устройство в соответствии с типом подключения.
Если напряжение от L1, L2, L3 до N ниже 160 В, L1, L2, L3 отключают выходы через 5 с после установки D-T. Когда напряжение от L1, L2, L3 до N возвращается в нормальный диапазон, L1, L2 и L3 включают выходы через 10 с после установки R-T.
Если напряжение от L1, L2 и L3 до N превышает 260 В, то через 5 секунд после установки D-T выходы L1, L2 и L3 выключаются. Когда напряжения от L1, L2, L3 до N возвращаются в нормальный диапазон, L1, L2 и L3 включают выходы через 10 секунд после установки R-T.
При неправильном чередовании фаз тип ※AVR-XXTF' не работает.

---

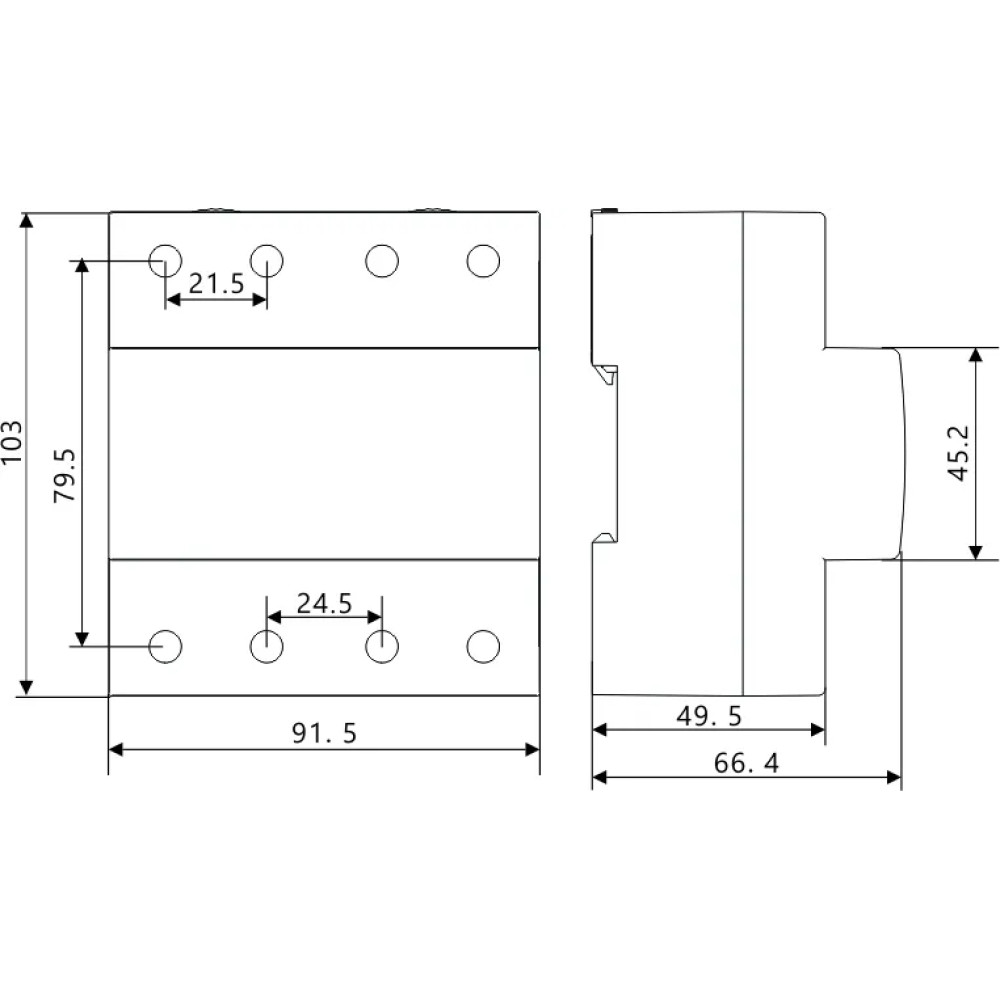

Рабочее напряжение (Un)	3x380V + нейтральный
Частота	50/60 Гц
Рабочая мощность	< 6 ВА
Рабочая температура	-20 °C ..... + 55 °C
Набор перегрузки по току (A> )	80А
Комплект высокого напряжения (U> )	230 - 300V + выключено
Комплект низкого напряжения (U< )	110 - 210V + выключено
Предохранитель низкого напряжения (U < )	115V (фиксированный)
Время задержки	0,1-20 сек.
Время сброса	0,1-300 сек.
Дисплей	3x6-значный светодиодный дисплей 5 светодиодов или 4 светодиода (AVR-XXT)
Точность измерения	± 1%
Тип соединения	Терминальное соединение
Рабочая высота	< 2000 метров
