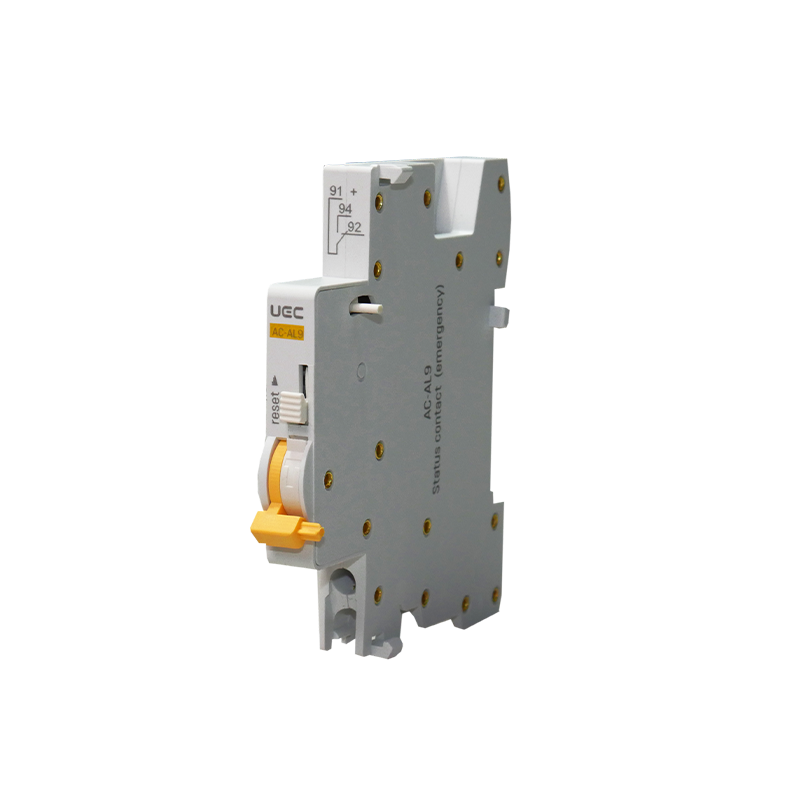

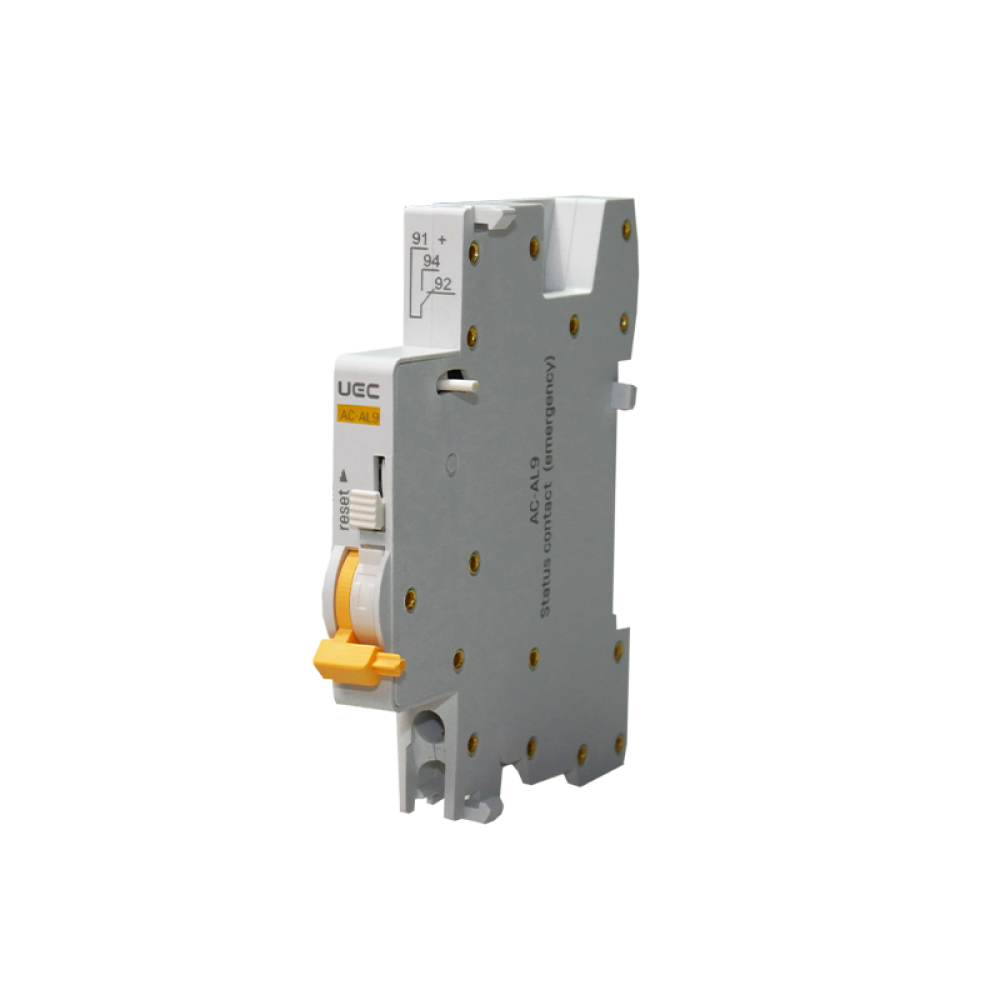

Аварийный дополнительный контакт 1SO для SB-M9 [AC-AL9] AL9 UEC

Контакт состояния AL9 (аварийный) для SB-M9 UEC, AC-AL9

---

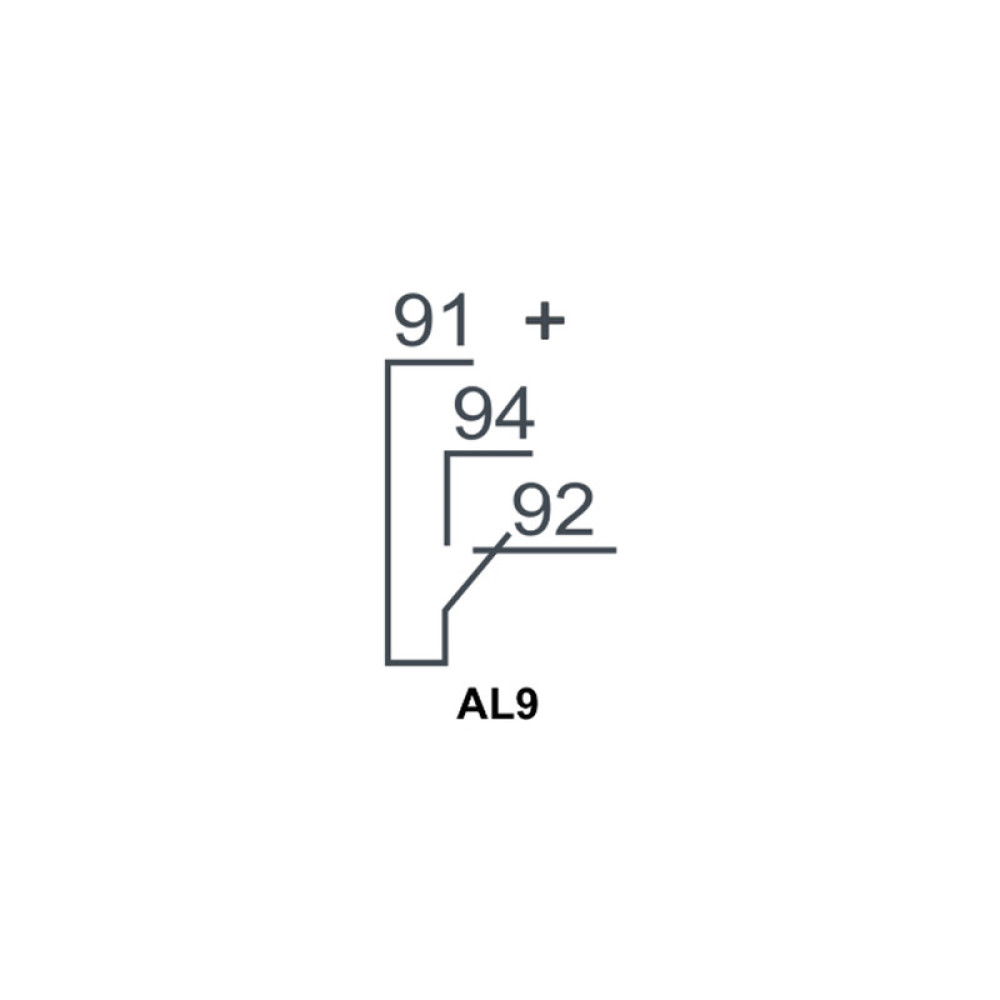

Контакты состояния AL9 и AU9 торговой марки UEC (далее - контакты состояния) предназначены для комплектации автоматического выключателя SB-M9. По требованиям безопасности контакты состояния соответствуют «Техническому регламенту низковольтного электрического оборудования» и ДСТУ EN 60947-5-1. Контакт состояния AU9 выполняет функцию сигнализации состояния контактов. при любом изменении положения контактов аппарата независимо от причины, вызвавших эти изменения.Контакт состояния AL9 (аварийный контакт) выполняет функцию сигнализации срабатывания выключателей от воздействия токов перегрузки, короткого замыкания и дифференциального тока (сверхтоков). Включение контактов AL9 происходит при первом переводе рукоятки управления аппарата в положение «ВЫКЛ». Переключение контактов AL9 произойдет только при выключении выключателя встроенным расцепителем в результате действия сверхтоков. Индикатор на лицевой панели устройства показывает состояние контактов AL9.

---

Номинальное напряжение переменного тока Ue	230 В
Номинальное напряжение постоянного тока Ue	110 В
Номинальное напряжение изоляции Ui	415 В
Номинальное импульсное выдерживаемое напряжение Uimp	1500 В
Номинальная частота сети	50 Гц
Количество контактов	1SO
Номинальный тепловой ток	4 А
Номинальный рабочий ток AC-15	6 А
Номинальный рабочий ток DC-13	1 А
Степень защиты	IP20
Наличие кнопки «Тест» (AU9)	Нет
Наличие кнопки «Тест» (AL9)	Да
Наличие индикации ВКЛ/ВЫКЛ	Да
Механическая износостойкость	≥ 10000 циклов
Класс защиты от поражения током	0
Сторона подключения	Левая
Момент затяжки винтов	≤ 0,7 Н·м
Максимальное сечение проводников	2,5 мм²
Масса	0,035 кг
Ремонтопригодность	Неремонтопригодные
Условия хранения	В упаковке производителя, сухие помещения, –25…+50 °C
