АВР для генератора I-II 2P 63A 400V автоматичний перемикач вводу резерву [JTQ30-63/4P] Jotta

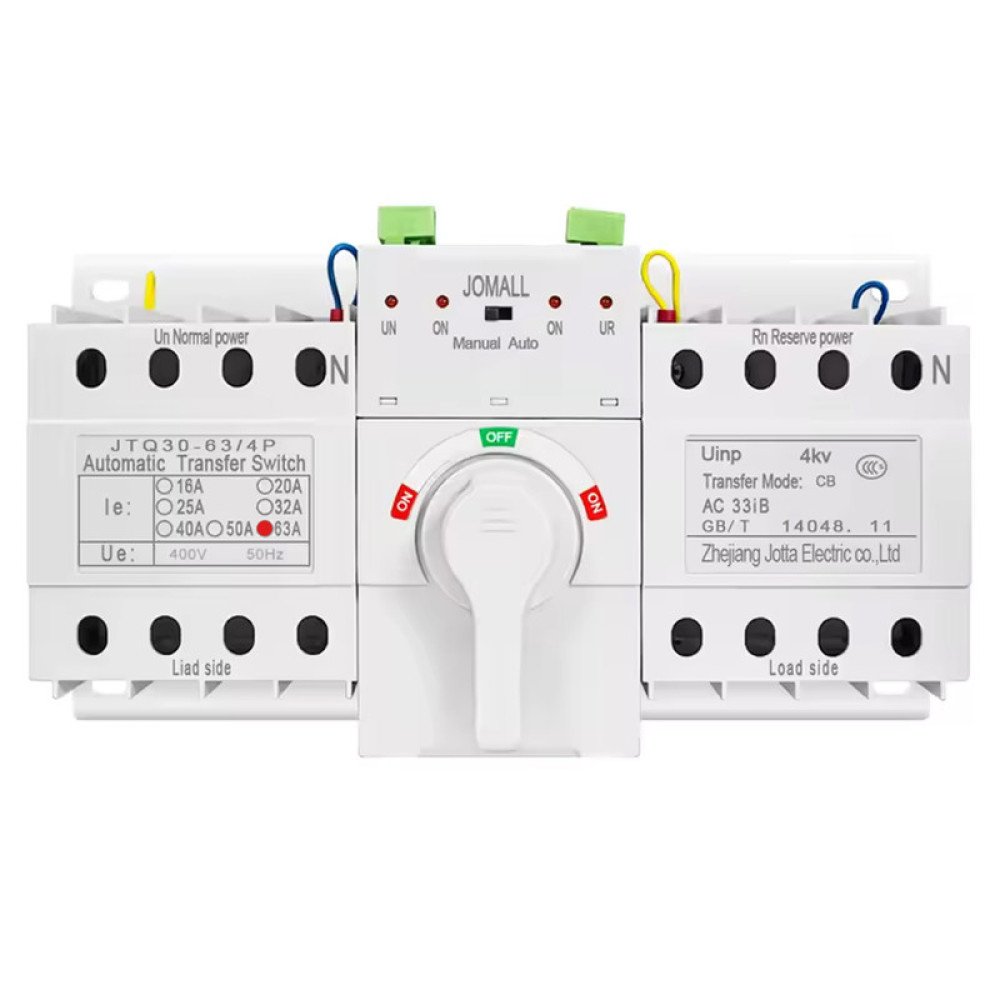

4-полюсний подвійний автоматичний перемикач живлення (ATSE)

4-полюсний подвійний автоматичний перемикач живлення призначений для систем з частотою 50/60 Гц, номінальною напругою 400 В і струмом 63 А. Пристрій автоматично перемикає навантаження між двома джерелами живлення відповідно до потреб. Він оснащений захистом від перевантаження, короткого замикання та аварійного вимкнення. ATSE широко застосовується для освітлювальних мереж у офісних будівлях, торгових центрах, банках, висотних будівлях та інших приміщеннях.

1. Встановлення

ATSE можна встановлювати безпосередньо в шафу керування. Після монтажу користувачі можуть підключати пристрій згідно з інструкціями з проектування та експлуатації.

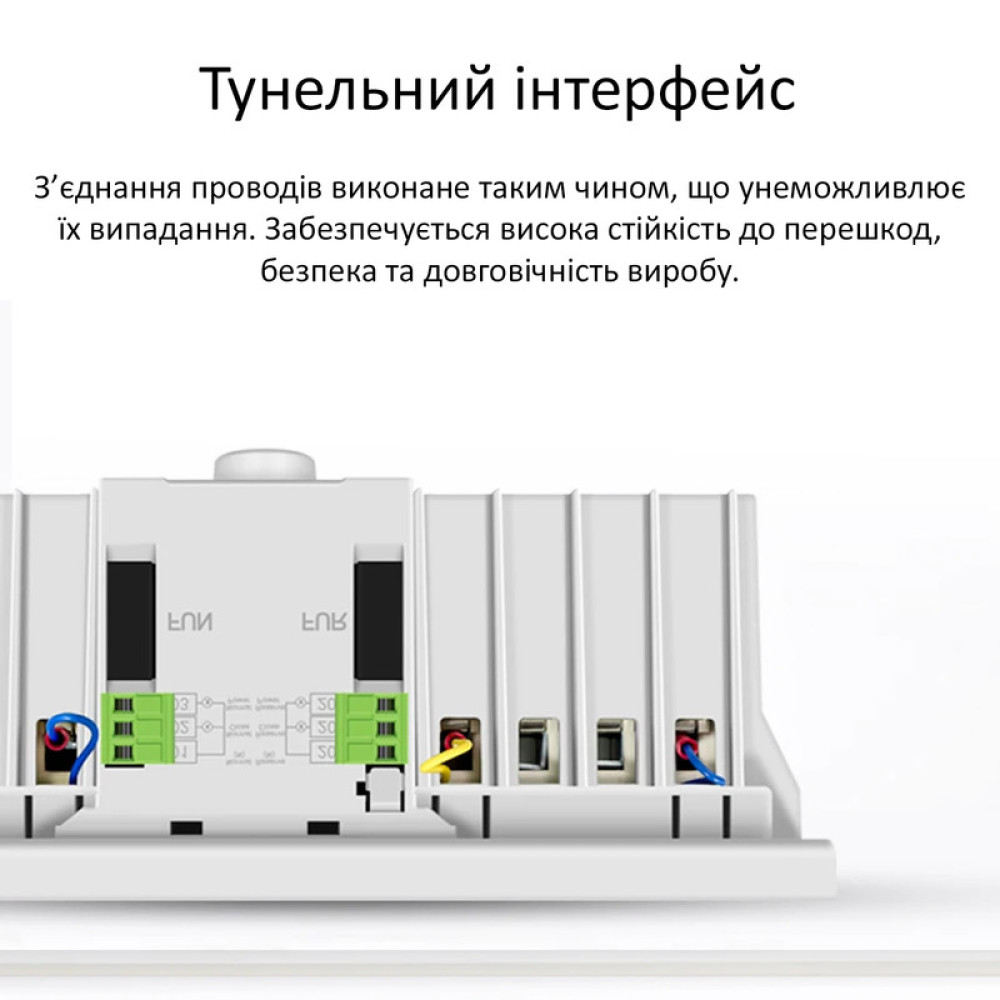

Використовуйте провідники відповідного перерізу для підключення:

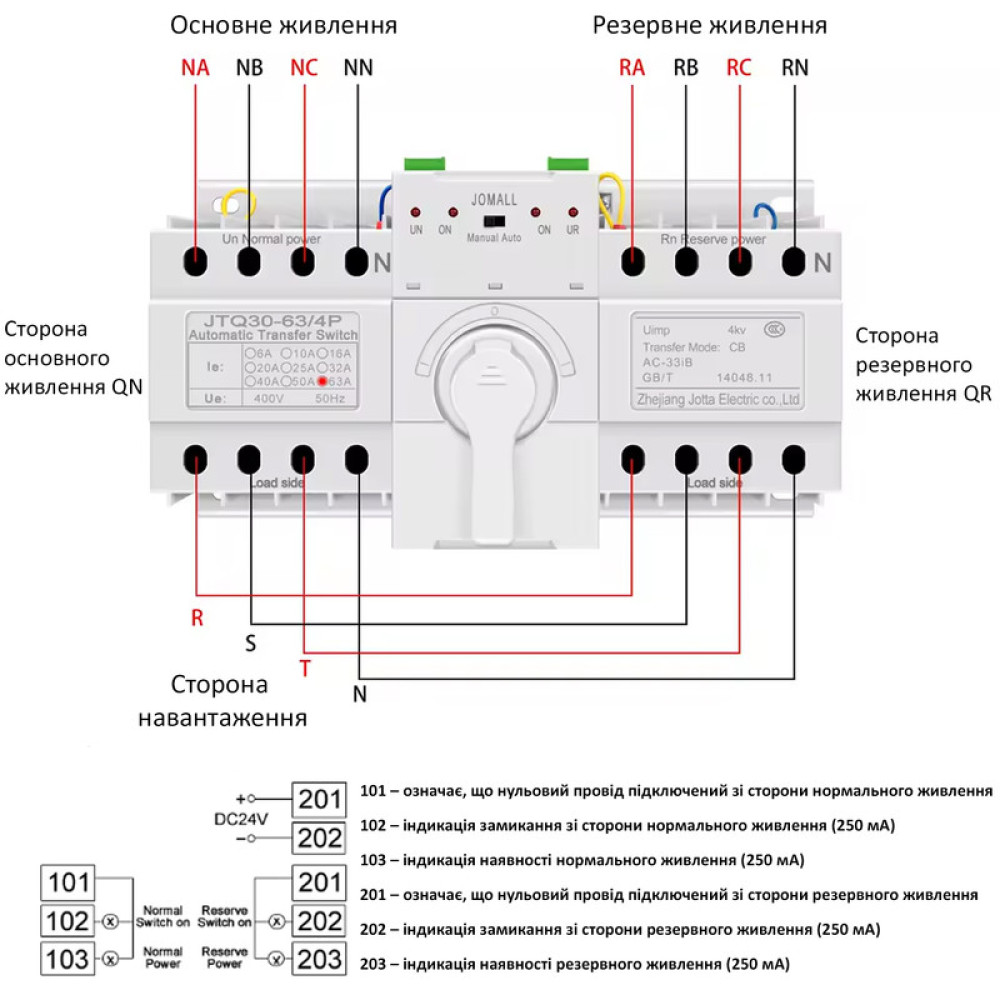

• Сторона мережі (вхід, верхні клеми) – нормальна та резервна потужність.
• Сторона навантаження (нижні клеми) – нормальна та резервна потужність.

Підключення має бути синфазним і дотримуватися послідовності фаз: A, B, C, N.

Для 3-полюсного ATSE додайте провідник нейтралі перерізом не менше 0,3 мм².

Для 2- або 4-полюсного ATSE N-полюс нормального та резервного живлення повинен бути підключений до N-полюса відповідного автоматичного вимикача.

Під час встановлення обов’язково надійно заземліть ATSE.

2. Використання

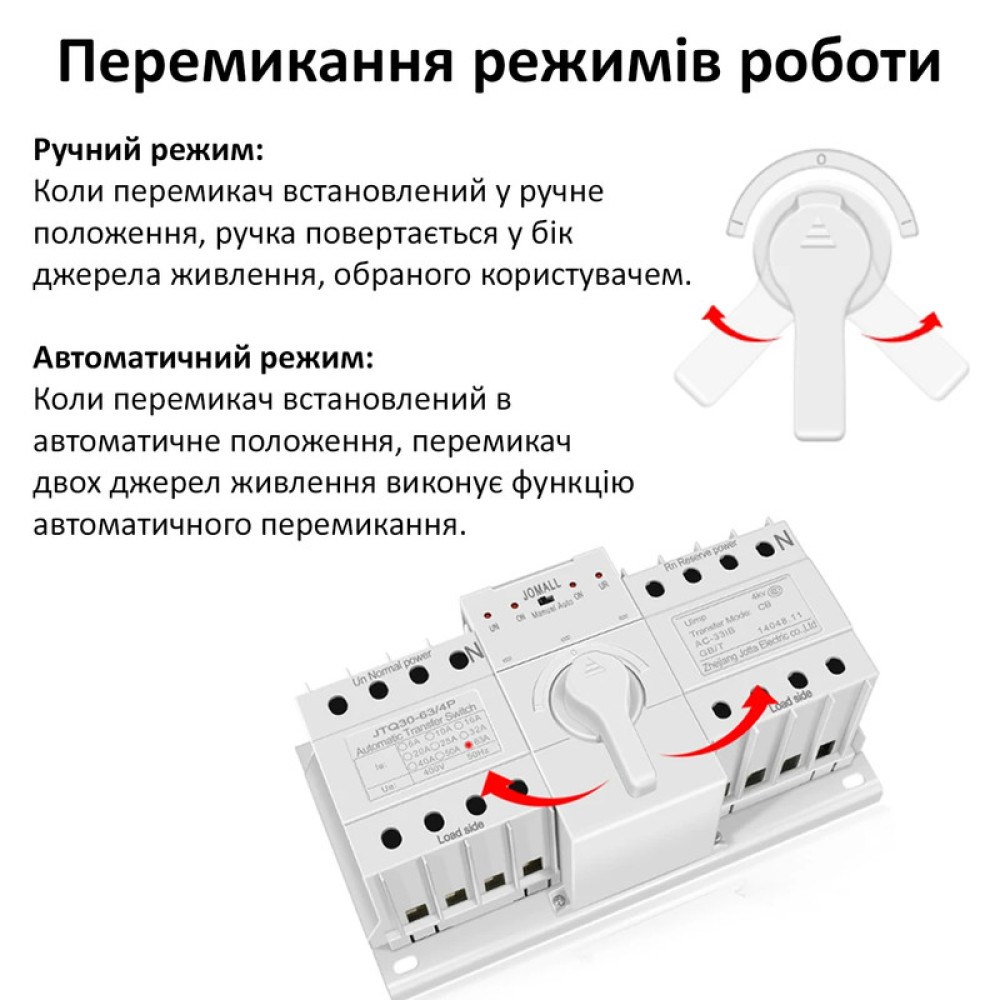

Автоматичний режим (рекомендований)

• Контролер ATSE автоматично стежить за нормальним і резервним живленням та показує стан роботи.
• При відсутності нормальної напруги ATSE автоматично переключає навантаження на резервне джерело.
• Якщо нормальна напруга відновлюється, ATSE повертає навантаження на основне живлення.
• Світловий індикатор на панелі показує стан вимкнення.

Ручний режим

• Контролер припиняє автоматичне керування.
• Можна вручну включати або вимикати автоматичний вимикач.
• У цьому режимі автоматичне перемикання не виконується.

Захист від короткого замикання та перевантаження

• Якщо ATSE виявляє коротке замикання або перевантаження, автоматичний вимикач спрацьовує.
• Після спрацьовування переведіть контролер у ручний режим, усуньте причину аварії, а потім знову встановіть автоматичний режим.

Перемикання з ручного на автоматичний режим

• Якщо обидва джерела живлення в нормі, ATSE підключає навантаження спочатку до основного живлення.

3. Зауваження та безпека

Нейтральний провідник N

Має бути підключений правильно та надійно. Неправильне підключення може призвести до некоректної роботи ATSE або пошкодження контролера та двигуна.

Заземлення

Підключення заземлення обов’язкове для безпечної експлуатації.

Тестування та контроль напруги

• Сигнал робочого живлення контролера береться з основного кола.
• Не можна перевіряти напругу між допоміжними клемами, не демонтувавши вторинні дроти.
• Можна проводити випробування напругою промислової частоти між основним колом і корпусом або між допоміжними клемами та корпусом.
