АВР для инвертора и панелей I-II 3P 100A 230V автоматический переключатель ввода резерва [TOQ7-100PV/3] Tomzn

Назначение

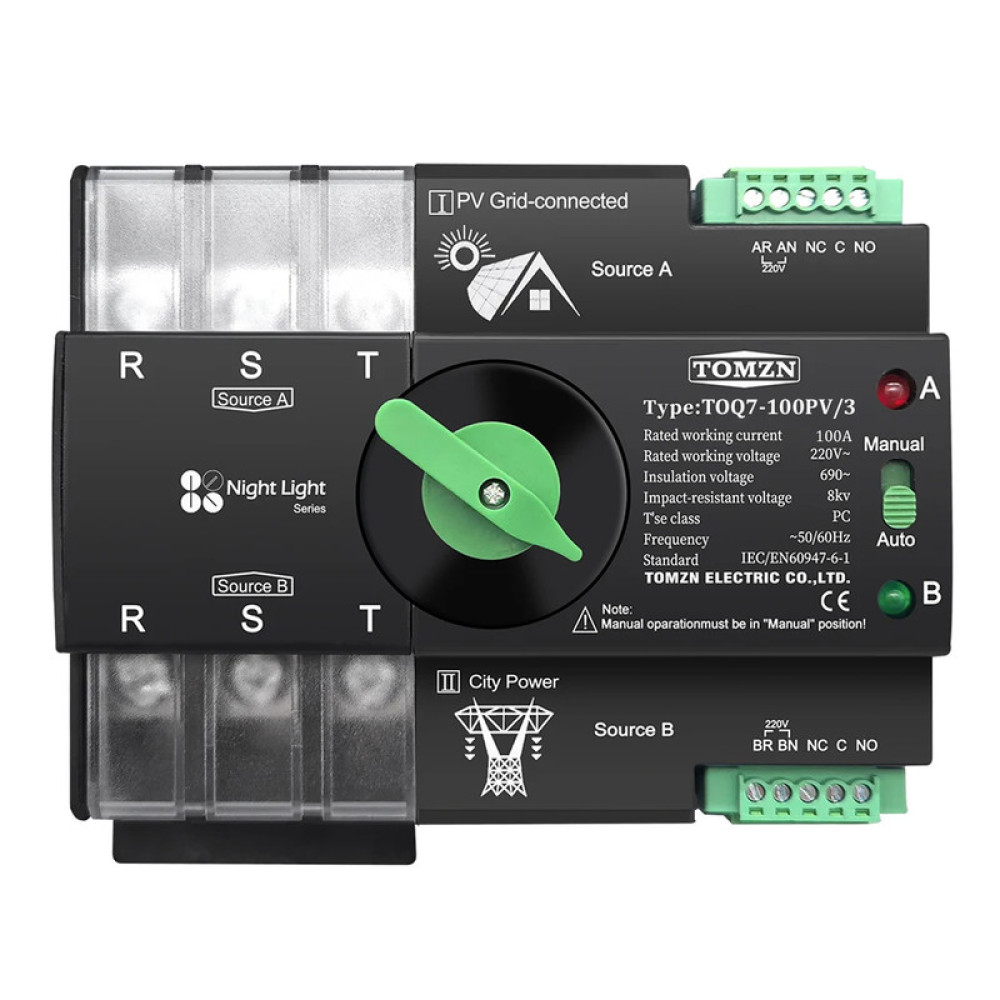

TOMZN TOQ7 PV — это автоматический переключатель питания (ATS), который обеспечивает бесперебойное электроснабжение для фотоэлектрических систем (PV + инвертор) путем автоматического переключения между двумя источниками:

• Источник A: PV система + инвертор (основное питание)
• Источник B: Городская электросеть (резервное питание)

Это позволяет избежать простоев или отключений оборудования при нестабильном напряжении или отсутствии основного источника.

Применение:

• Солнечные энергосистемы с инверторами.
• Резервное питание жилых и коммерческих объектов.
• Переключение между автономными источниками питания.
• Интеграция в системы бесперебойного электроснабжения.

Режимы работы

Автоматический режим (AUTO)

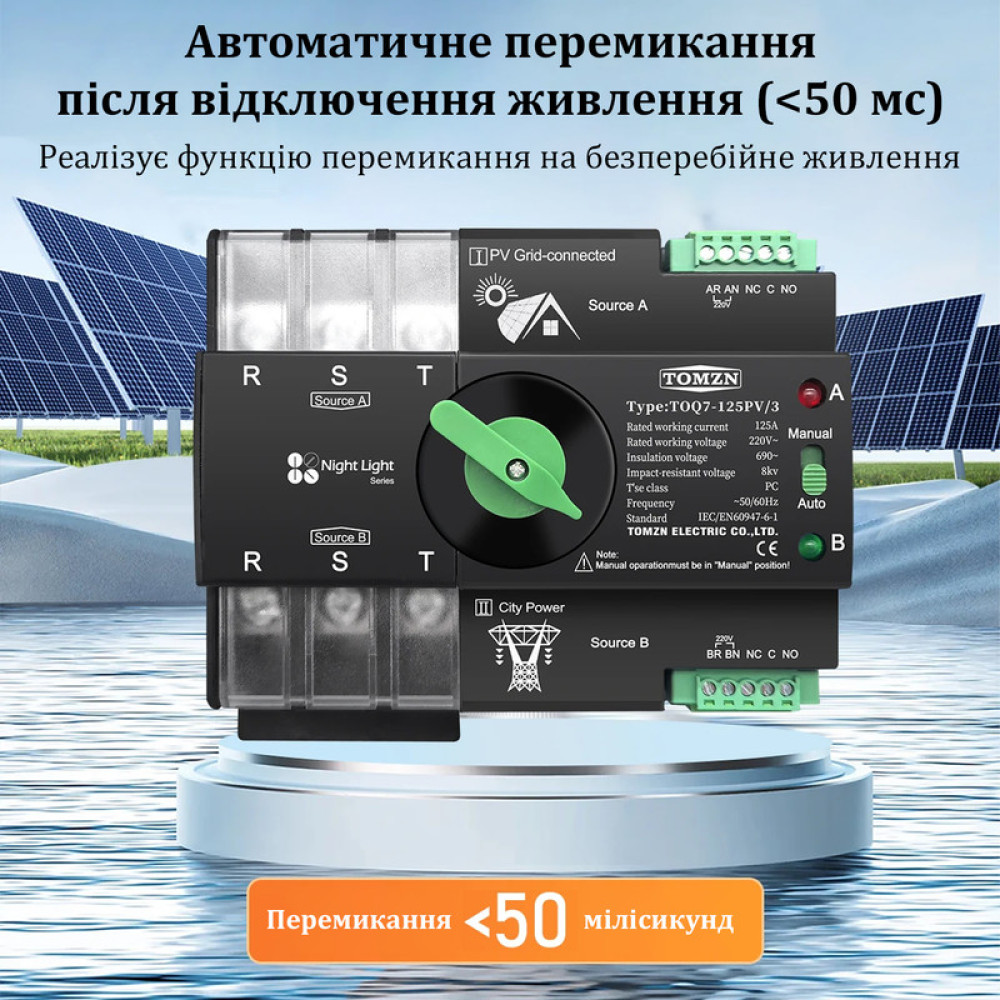

Устройство самостоятельно контролирует источники A и B. Если источник A стабилен, нагрузка остаётся на нём. Если напряжение падает или исчезает, ATS мгновенно (<50 мс) переключает нагрузку на источник B. После восстановления A — нагрузка возвращается обратно автоматически.

Ручной режим (MANUAL)

Позволяет вручную переключать между Source A и Source B. Используется только для настройки или обслуживания — не рекомендуется для постоянной работы.

Внимание, предупреждения!

Запрещается вручную переключать АВР в автоматическом режиме (AUTO), это приведёт к выходу устройства из эксплуатации. Для ручного переключения АВР необходимо перевести переключатель в ручной режим (MANUAL).

При использовании АВР без защитных устройств существует высокий риск выхода из строя АВР из-за нагрузки высоким напряжением и током (не является гарантийным случаем).

Рекомендуется использовать АВР вместе с устройством защиты от перенапряжения (реле напряжения) или стабилизатором по схеме:

Городская электросеть → реле напряжения/стабилизатор → автоматический ввод резерва АВР
