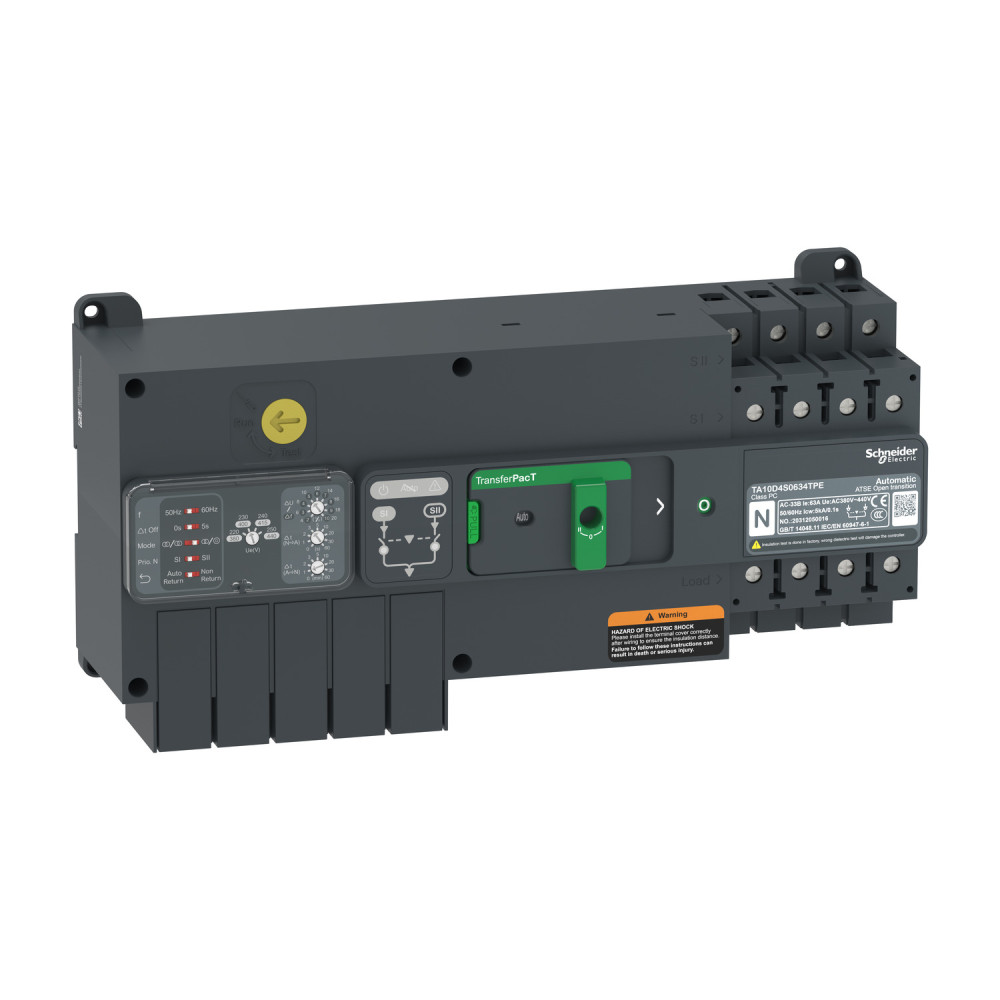

Автомат введення резерву (АВР) 4P 100A без екрану [TA10D4S1004TPE] TransferPacT TA10 Schneider Electric

АВР TRANSFERPACT TA10 4П Ie=100А без екрану, TA10D4S1004TPE

---

Цей артикул -TA10D4S1004TPE - це перемикач низької напруги, який використовується в промислових і комерційних будівлях, центрах обробки даних, медичних установах і транспортній галузі. Номінальна робоча напруга Ue=400В змінного струму при 50/60 Гц. Категорія використання AC-33B. Номінальний струм пристрою 100A (Ie) при 60 ℃, корпус TransferPacT TA10. Перемикач обладнаний модулем керування без екрану, який використовується для відображення стану та сигналізації, а також для налаштуваня за допомогою поворотних та DIP перемикачів. Перемикач може знаходитись в 3-х положеннях, які виводяться на передню панель за допомогою механічної та електричної індикації. Можливий монтаж на DIN-рейці або на монтажній платі та розташування всередині розподільчої шафи. Він має додаткові аксесуари для різного застосування. Ця 4-полюсна версія має розміри 306 мм (ширина) x 145 мм (висота) x 94,5 мм (глибина). Відповідає стандарту IEC 60947-6-1. Він підходить для переключення джерел живлення для навантажень безпеки, таких як протипожежне обладнання, вентилятори димовидалення, спринклерні насоси, аварійне освітлення тощо.

---

Серія продукту	TransferPacT
Опис полюсів	4P
[Ie] номінальний робочий струм	100 А
[Uimp] номінальна імпульсна витримувана напруга	контролер: 6 кВ
[Ith] умовний тепловий струм	100 А на 60 °C
Частота мережі	50/60 Гц
[Ue] номінальна робоча напруга	400 В змінний струм 50/60 Гц
Індикатор положення контакту	так
Стандарти	МЕК 60947-6-1
Монтажна опора	DIN-рейка
Тип мережі	змінний струм
Режим роботи	Ручний
Сигнальні контакти	2 нормально відкритих
Категорія застосування	AC-32В
[Icm] номінальна найбільша вмикаюча здатність	75 кА із захисним вимикачем перед входом 400 В змінний струм на 50 Гц
[Ui] номінальна напруга ізоляції	контролер: 500 В
[Ui] номінальна напруга ізоляції	контролер: 500 В
Механічна зносостійкість	8000 циклів
Механічне взаємоблокування	з механічним блокуванням
Ширина	306 мм
Висота	145 мм
Глибина	94 мм
Маса нетто	3.4 кг
Клас вимикача введення резерву	ПК
Кількість позицій контактів	3
Робоча температура навколишнього середовища	-25-70 °C
Крок підключення	18 мм
Опис параметрів блокування	Замок у вимкненому положенні
З'єднання з нижньої сторони	гвинтовий
Тип керування	селекторний перемикач
Ступінь захисту	всередині корпусу: IP20 ручний режим
Верхнє з'єднання	гвинтовий
Спосіб кріплення	фіксація
Відповідність вимогам по ізоляції	Так
[Icw] номінальний короткочасно допустимий струм	5 кА впродовж 0.1 с
Номінальний режим експлуатації	безпреривний
Країна виробник	Китай
Виробник	Schneider Electric
