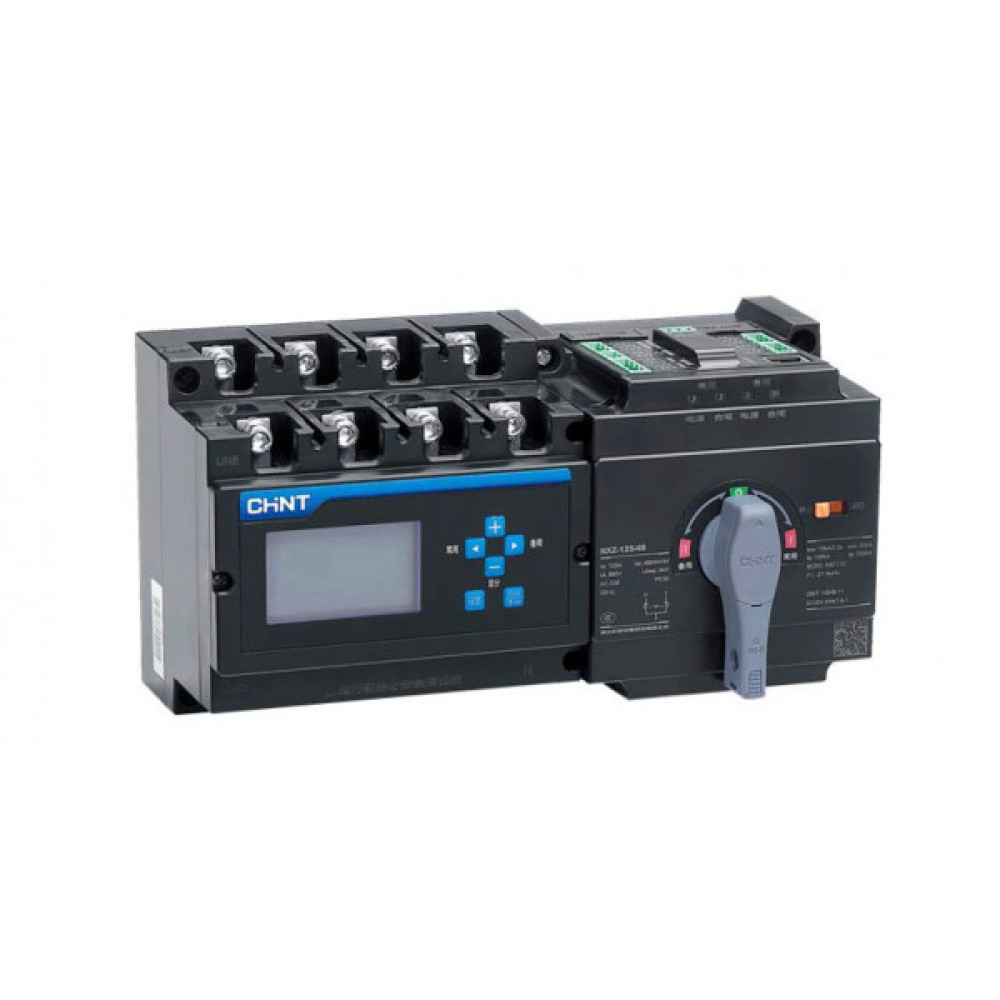

Автомат введення резерву (АВР) 4P 125A моноблочний [171610] NXZ-125/4B CHINT

Моноблочний пристрій АВР NXZ-125/4B 125A, 171610

---

Моноблочні пристрої АВР (автоматичного введення резерву) на базі моторизованих перемикачів навантаження СHINT NXZ забезпечують автоматичне перемикання навантаження на резервне джерело живлення при відключенні основного.
АВР СHINT NXZ призначені для автоматичного переходу на резервне введення у разі:
- відключення основного введення електропостачання;
– погіршення параметрів мережі нижче заданого рівня в основному введенні.
При відновленні живлення та/або параметрів мережі основного джерела АВР СHINT NXZ забезпечують автоматичне зворотне перемикання на основне введення.
АВР СHINT NXZ мають функції управління дизель-генератором, який часто використовується як резервне джерело живлення.
Переваги АВР СHINT NXZ:
- Готове комплектне рішення для побудови схеми АВР.
- Швидкість перемикання.
- Економія часу при інтеграції пристрою в розподільчий щит.
- Компактні габаритні розміри.
- Інтуїтивно зрозуміла індикація роботи пристрою.
- Простота при налаштуванні та експлуатації.
- Два ряди клем зверху для підключення двох ліній живлення та один нижній ряд – для навантаження.
- Фізична неможливість включення обох вводів одночасно.
- Можливість механічного блокування рукоятки керування.
- Можливість виносу дисплея керування пристроєм на дверцятах шафи.

---

Серія	NXZ
Кількість полюсів	4
Ступінь захисту (IP)	IP30
Габаритні та настановні розміри (ШхВхГ), мм	245x130x126
Номінальна напруга ізоляції, В	800
Номінальний струм теплового розчіплювача, А	125
Ступінь забруднення середовища	3
Номінальна відключаюча здатність, кА	20
Механічна зносостійкість, циклів	8500
Електрична зносостійкість, циклів	1500
Стандарти	IEC/EN 60947-6-1 ГОСТ Р 50030.6.1
Частота, Гц	50
Номінальна напруга питания цепи управления, В	230
Робоча температура навколишнього середовища, °C	-5…+40
Номінальна імпульсна напруга, що витримується, кВ	8
Захист від перевантаження, А	125
Номінальна напруга, В	400
