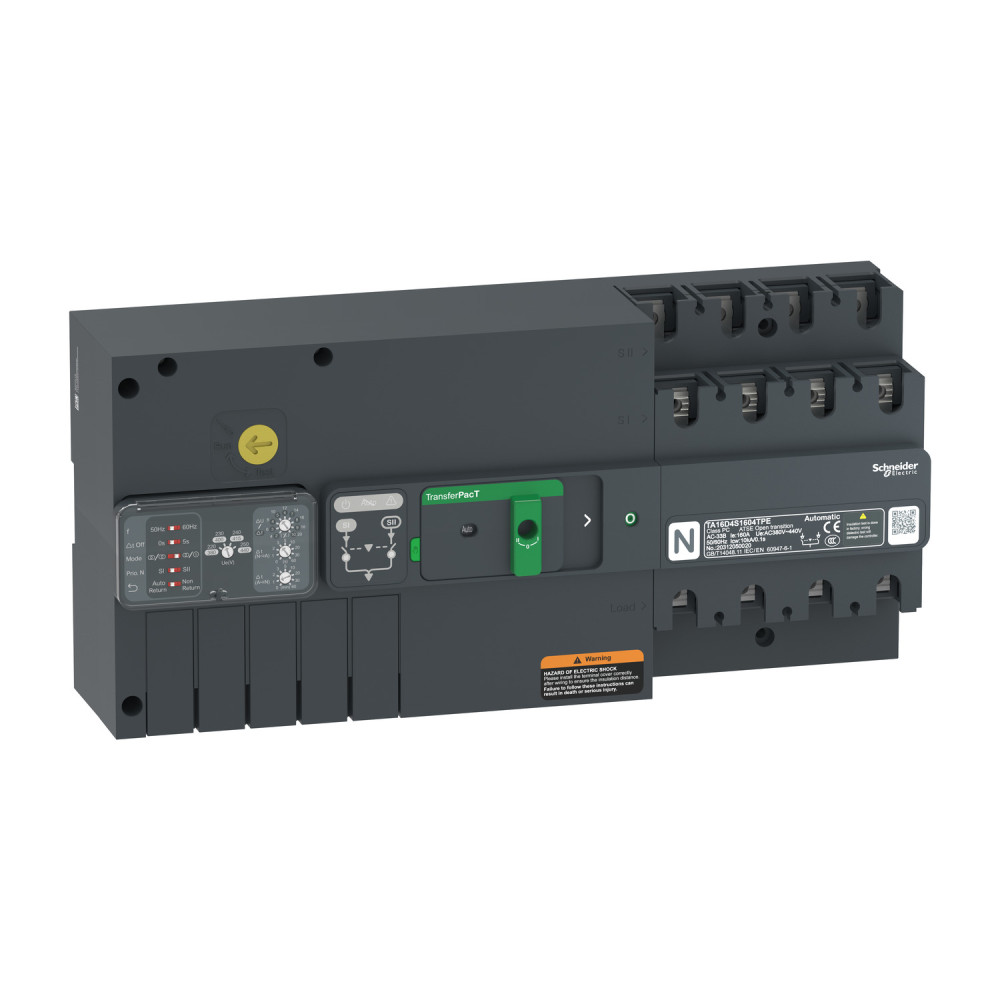

Автомат введення резерву (АВР) 4P 160A без екрану [TA16D4S1604TPE] TransferPacT TA16 Schneider Electric

АВР TRANSFERPACT TA16 4П Ie=160А без екрану, TA16D4S1604TPE

---

Цей артикул -TA16D4S1604TPE - це перемикач низької напруги, який використовується в промислових і комерційних будівлях, центрах обробки даних, медичних установах і транспортній галузі. Номінальна робоча напруга Ue=400В змінного струму при 50/60 Гц. Категорія використання AC-33B. Номінальний струм пристрою 160A (Ie) при 60 ℃, корпус TransferPacT TA16. Перемикач обладнаний модулем керування без екрану, який використовується для відображення стану та сигналізації, а також для налаштуваня за допомогою поворотних та DIP перемикачів. Перемикач може знаходитись в 3-х положеннях, які виводяться на передню панель за допомогою механічної та електричної індикації. Можливий монтаж на DIN-рейці або на монтажній платі та розташування всередині розподільчої шафи. Він має додаткові аксесуари для різного застосування. Ця 4-полюсна версія має розміри 351 мм (ширина) x 164 мм (висота) x 95 мм (глибина). Відповідає стандарту IEC 60947-6-1. Він підходить для переключення джерел живлення для навантажень безпеки, таких як протипожежне обладнання, вентилятори димовидалення, спринклерні насоси, аварійне освітлення тощо.

---

Серія продукту	TransferPacT
Опис полюсів	4P
[Ie] номінальний робочий струм	160 А
[Uimp] номінальна імпульсна витримувана напруга	контролер: 6 кВ
[Ith] умовний тепловий струм	160 А на 60 °C
Частота мережі	50/60 Гц
[Ue] номінальна робоча напруга	400 В змінний струм 50/60 Гц
Індикатор положення контакту	так
Стандарти	МЕК 60947-6-1
Монтажна опора	DIN-рейка
Тип мережі	змінний струм
Режим роботи	Ручний
Сигнальні контакти	2 нормально відкритих
Категорія застосування	AC-33B
[Icm] номінальна найбільша вмикаюча здатність	20 кА тільки вимикач-роз'єднувач 400 В змінний струм на 50 Гц
[Ui] номінальна напруга ізоляції	контролер: 500 В
[Ui] номінальна напруга ізоляції	контролер: 500 В
Механічна зносостійкість	10000 циклів
Механічне взаємоблокування	з механічним блокуванням
Ширина	351 мм
Висота	164 мм
Глибина	95 мм
Маса нетто	5.6 кг
Клас вимикача введення резерву	ПК
Кількість позицій контактів	3
Робоча температура навколишнього середовища	-25-70 °C
Крок підключення	30 мм
Опис параметрів блокування	Замок у вимкненому положенні
З'єднання з нижньої сторони	гвинтовий
Тип керування	селекторний перемикач
Ступінь захисту	всередині корпусу: IP20 ручний режим
Верхнє з'єднання	гвинтовий
Спосіб кріплення	фіксація
Відповідність вимогам по ізоляції	Так
[Icw] номінальний короткочасно допустимий струм	10 кА впродовж 0.1 с
Номінальний режим експлуатації	безпреривний
Країна виробник	Китай
Виробник	Schneider Electric
