Автомат захисту двигуна 0,40-0,63А тепломагнітний розчіплювач [GZ1E04] Easy TeSys GZ1E Schneider Electric

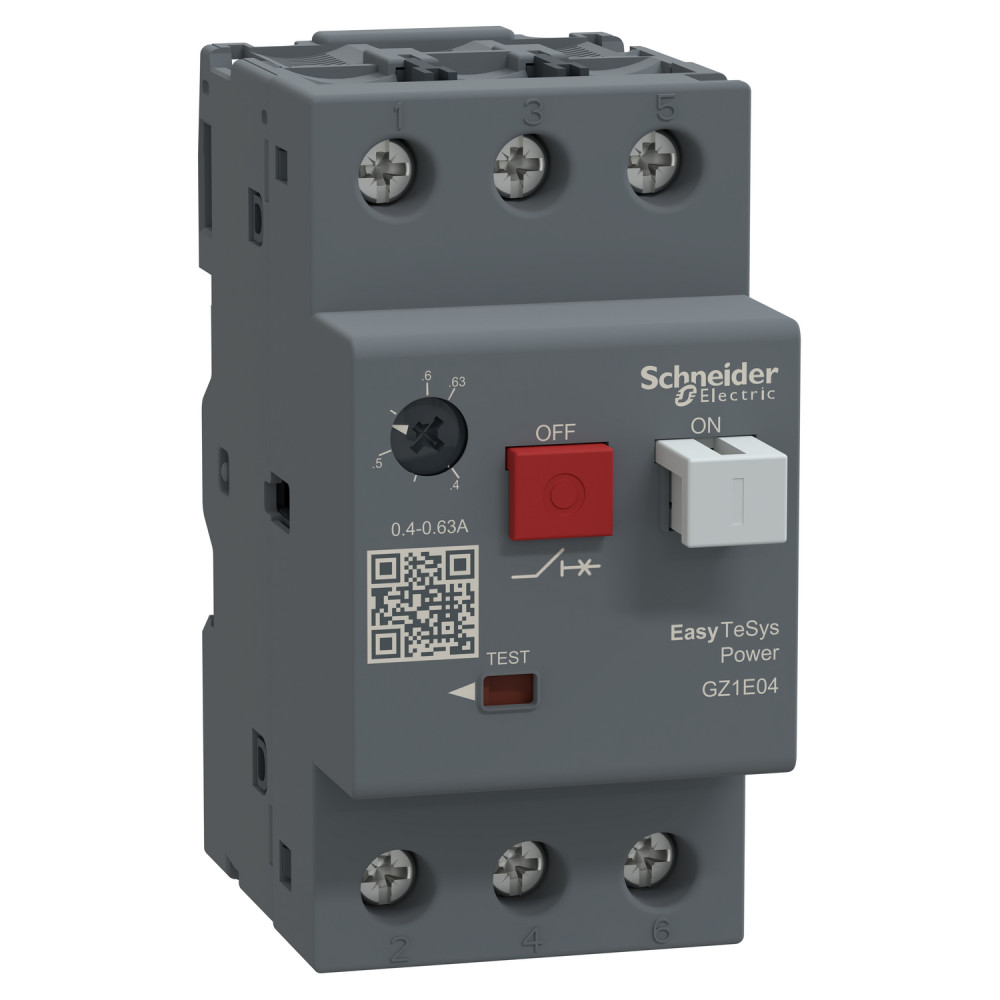

Автоматичний вимикач GZ1E 0.40-0.63A, GZ1E04

---

GZ1 E — 3х-полюсні термомагнітні автоматичні вимикачі, спеціально розроблені для керування та захисту двигунів, що відповідають стандартам IEC 60947-2 та IEC 60947-4-1. Діапазон налаштувань теплового розчіплювача становить 0,4-0,63А. Магнітний розчіплювач фіксований - 8А. При встановленні в корпус GV2 M*01 автоматичний вимикач має ступінь захисту IP41 та IP 55 у корпус GV2 M*02. Він забезпечує стандартну надійність і довговічність із електричною/механічною міцністю 0,1 М циклів. Підключення за допомогою гвинтових затискачів. Доступні у багатьох країнах світу, сертифіковані за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine) та відповідають вимогам Green Premium (RoHs/Reach).

---

Назва пристрою	GZ1E
Серія продукту	Easy TeSys
[In] номінальний струм	0.4-0.63 А
[Ue] номінальна робоча напруга	690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Потужність двигуна [кВт]	0.37-0.37 кВт на 690 В змінний струм 50/60 Гц
Стандарти	МЕК 60947-4
Категорія застосування	AC-3
[Uimp] номінальна імпульсна витримувана напруга	6 кВ відповідно до МЕК 60947-2
Опис полюсів	3P
Ширина	44.5 мм
Висота	89 мм
Глибина	78 мм
Маса нетто	0.26 кг
Частота мережі	50/60 Гц відповідно до МЕК 60947-2
Струм спрацьовування електромагнітного розчіплювача	8-8 А
Максимальна робоча швидкість	25 цикл/год
Спосіб кріплення	гвинтами
Тип керування	Кнопковий вимикач
Відключаюча здатність	Icu >= 100 кА на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту	IP20 відповідно до МЕК 60529
Механічна зносостійкість	100000 циклів
Колір	Сірий (RAL 7011)
Тип мережі	змінний струм
[Ui] номінальна напруга ізоляції	690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Технологія розчеплювача	Тепломагнітний
Робоча температура навколишнього середовища	-20-60 °C
[Ics] номінальна відключаюча здатність	100 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Електрична зносостійкість	100000 циклів для AC-3
Вогнестійкість	960 °C відповідно до МЕК 60695-2-1
Розсіювана потужність	2.5 Вт (на полюс)
Клеми підключення	Гвинтовий затискач 2 1-4 мм2 - жорсткість кабелю: гнучкий з кабельним наконечником
Країна виробник	Китай
Виробник	Schneider Electric
