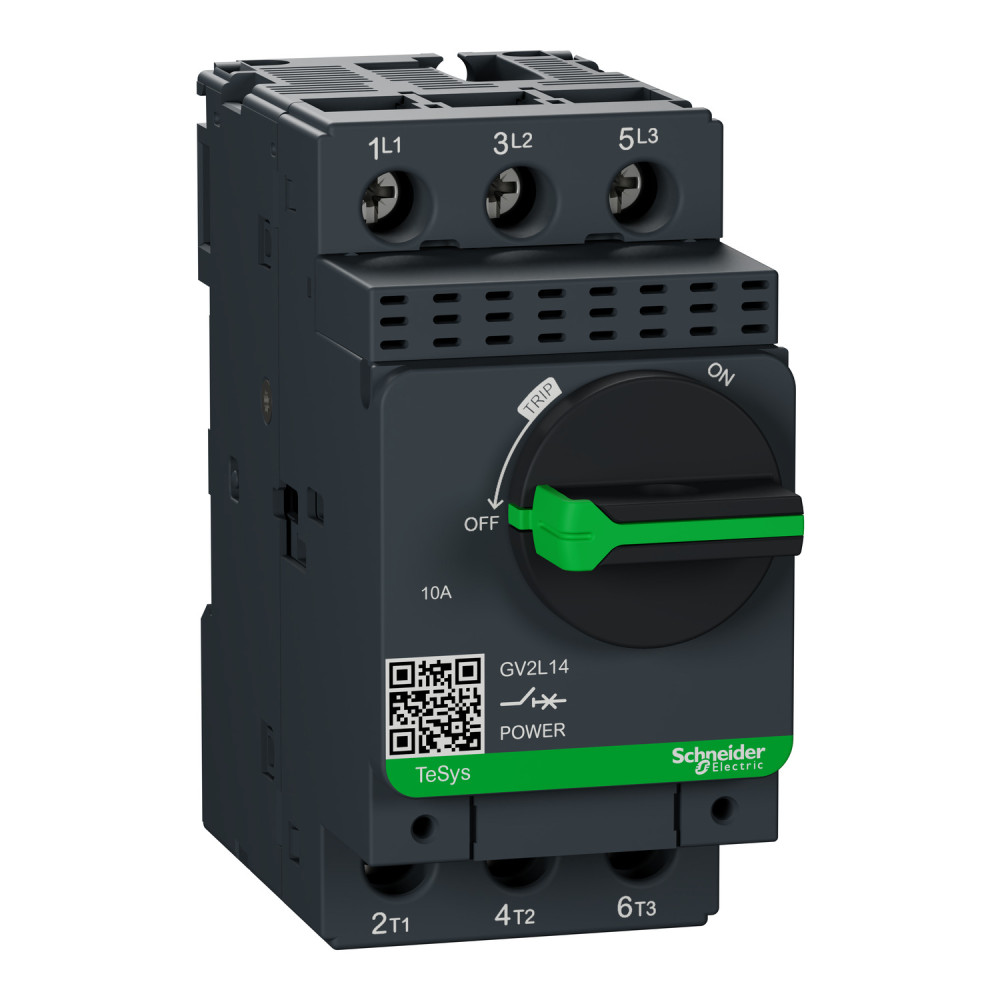

Автомат захисту двигуна 10А магнітним розчіплювачем з поворотною ручкою [GV2L14] TeSys Deca GV2L Schneider Electric

Автоматичний вимикач з магнітним розчіплювачем 10A, GV2L14

---

Автоматичний вимикач TeSys GV, 3 полюси (3P), 10A/690V, для 3-фазних двигунів 3-4kW при 400V. Він забезпечує магнітний захист із рівнем спрацьовування 13xIn, високою відключаючою здатністю Icu 100 кА при 400 В. підключення здійснюється за допомогою гвинтових клем. Управління запуском/зупинкою за допомогою поворотної ручки гарантовано на 100 000 циклів AC-3. Для повного захисту двигуна використовуйте в поєднанні з тепловим реле перевантаження LRD14 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).

---

Назва пристрою	GV2L
Серія продукту	TeSys Deca
[In] номінальний струм	10 А
[Ue] номінальна робоча напруга	690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Потужність двигуна [кВт]	7.5-7.5 кВт на 690 В змінний струм 50/60 Гц
Стандарти	CSA C22.2 № 60947-4-1
Категорія застосування	AC-3e відповідно до МЕК 60947-4-1
[Uimp] номінальна імпульсна витримувана напруга	6 кВ відповідно до МЕК 60947-2
Опис полюсів	3P
Ширина	45 мм
Висота	89 мм
Глибина	97 мм
Маса нетто	0.33 кг
Частота мережі	50/60 Гц відповідно до МЕК 60947-2
Струм спрацьовування електромагнітного розчіплювача	138-138 А
Максимальна робоча швидкість	40 цикл/год
Спосіб кріплення	панель прикручений (з 2 гвинтами M4)
Тип керування	поворотна ручка
Відключаюча здатність	4 кА Icu на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Момент затягування	1.7 Н.м - на Гвинтовий затискач
Ступінь захисту	IP20 відповідно до МЕК 60529
Механічна зносостійкість	100000 циклів
Колір	темно-сірий
Тип мережі	змінний струм
[Ui] номінальна напруга ізоляції	690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Технологія розчеплювача	магнітний
Робоча температура навколишнього середовища	-20-60 °C
[Ics] номінальна відключаюча здатність	100 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Розсіювана потужність на полюс	1.8 В
Електрична зносостійкість	100000 циклів для AC-3e на 415 В In
Вогнестійкість	960 °C відповідно до МЕК 60695-2-11
Країна виробник	Франція
Виробник	Schneider Electric
