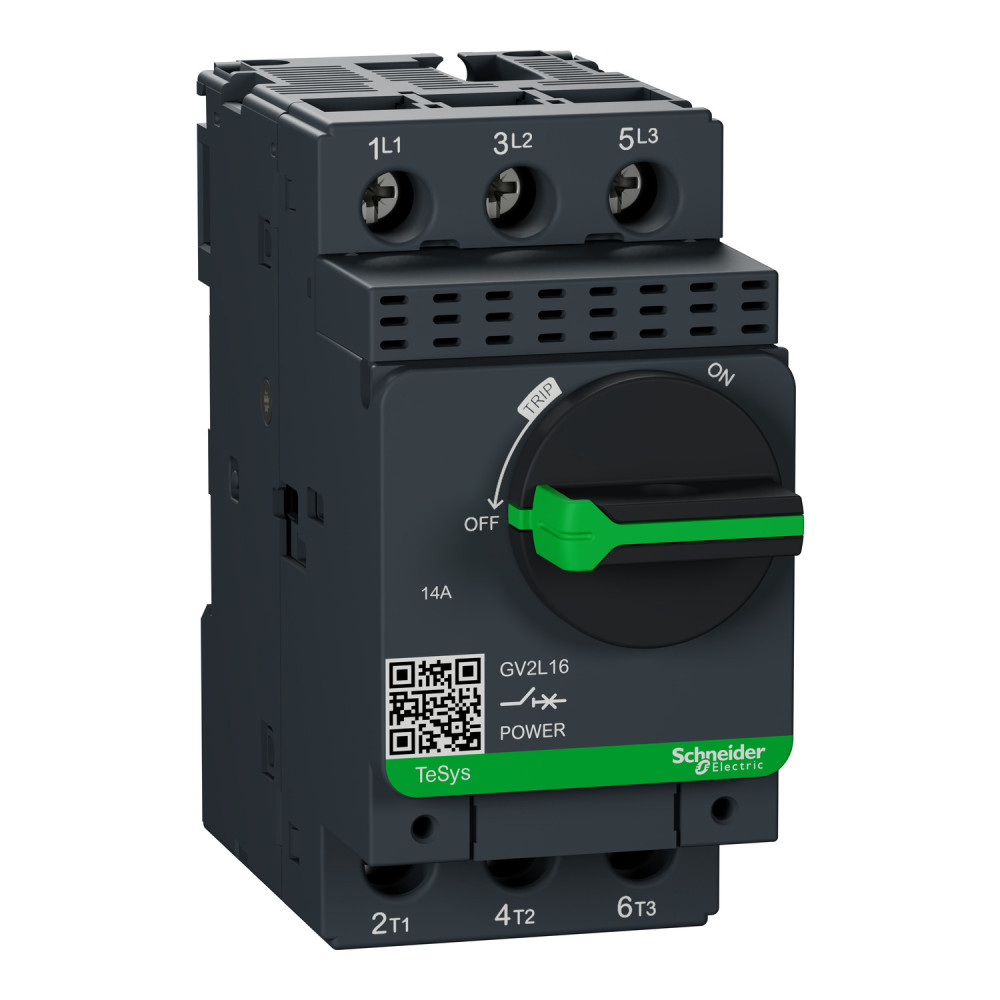

Автомат защиты двигателя 14А магнитным расцепителем с поворотной ручкой [GV2L16] TeSys Deca GV2L Schneider Electric

Автоматический выключатель с магнитным расцепителем 14A, GV2L16

---

Автоматический выключатель TeSys GV, 3 полюса (3P), 14 A/690 В, для 3-фазных двигателей 5,5 кВт при 400 В. Он обеспечивает магнитную защиту с уровнем отключения 13xIn, высокой отключающей способностью Icu 50 кА при 400 В. Управление запуском/остановкой с помощью поворотной ручки гарантировано на 100 000 циклов AC-3. Для полной защиты двигателя используйте в сочетании с тепловым реле перегрузки LRD16 (заказывается отдельно). Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine), отвечает требованиям Green Premium (RoHS/REACh).

---

Название устройства	GV2L
Серия продукта	TeSys Deca
[In] номинальный ток	14 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Мощность двигателя [кВт]	11-11 кВт на 690 В переменный ток 50/60 Гц
Стандарты	CSA C22.2 № 60947-4-1
Категория применения	AC-3e в соответствии с МЕК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Описание полюсов	3P
Ширина	45 мм
Высота	89 мм
Глубина	97 мм
Масса нетто	0.33 кг
Частота сети	50/60 Гц в соответствии с МЕК 60947-2
Ток срабатывания электромагнитного расцепителя	170-170 А
Максимальная рабочая скорость	40 цикл/час
Способ крепления	панель прикручений (з 2 гвинтами M4)
Тип управления	поворотная ручка
Отключающая способность	4 кА Icu на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Момент затяжки	1.7 Н.м - на Винтовой зажим
Степень защиты	IP20 в соответствии с МЕК 60529
Механическая износостойкость	100000 циклов
Цвет	темно-Серый
Тип сети	переменный ток
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Технология расцепителя	магнитный
Рабочая температура окружающей среды	-20-60 °C
[Ics] номинальная отключающая способность	100 % на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Рассеяемая мощность на полюс	1.8 В
Электрическая износостойкость	100000 циклов для AC-3e на 415 В In
Огнестойкость	960 °C в соответствии с МЕК 60695-2-11
Страна производитель	Франция
Производитель	Schneider Electric
