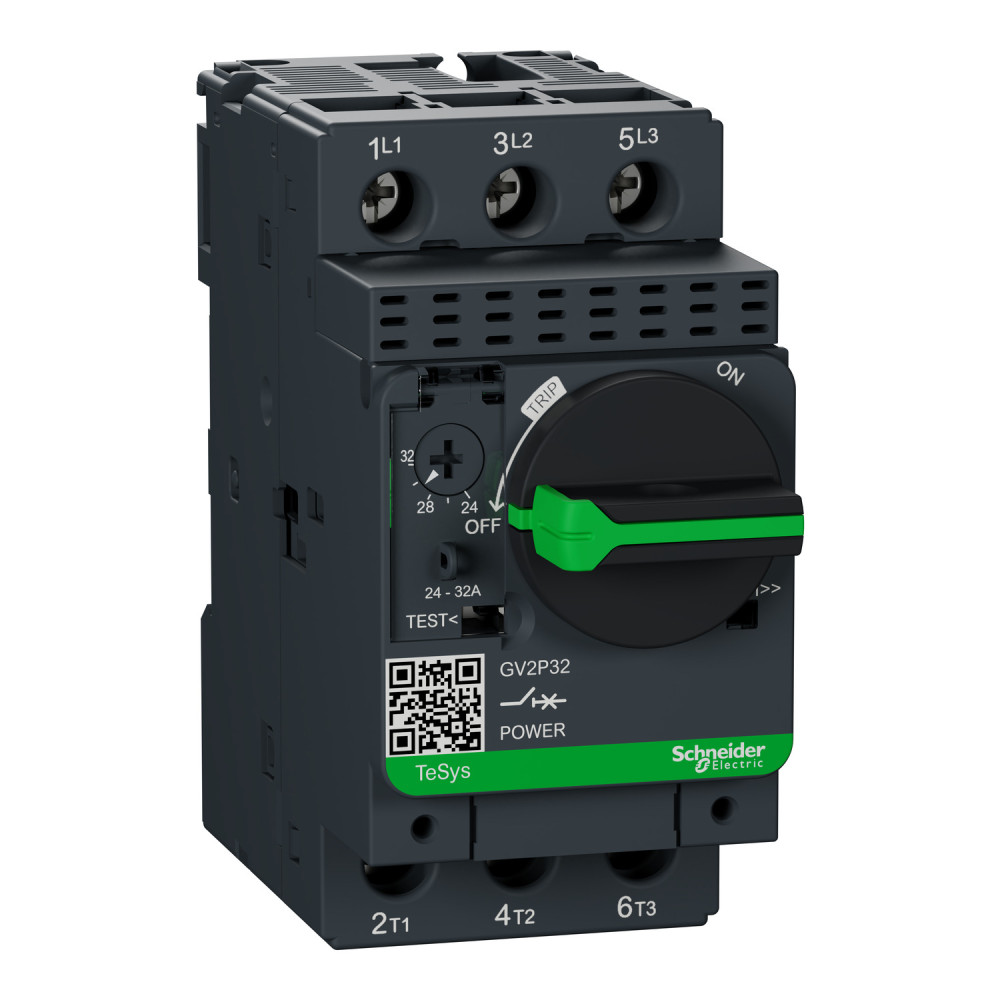

Автомат защиты двигателя 24-32А комбинированный расцепитель с поворотной ручкой [GV2P32] TeSys Deca GV2P Schneider Electric

Автоматический выключатель с комбинированным расцепителем 24-32, GV2P32

---

Автоматический выключатель TeSys GV, 3 полюса (3P), 32A/690V, для 3-фазных двигателей 15kW при 400V. Он обеспечивает термомагнитную защиту с температурным диапазоном настройки 24-32 A, магнитное отключение при 13xIn, высокую отключающую способность Icu 50 кА при 400 В. Подключение осуществляется с помощью винтовых клемм. Контроль запуском/остановкой с помощью поворотной ручки гарантирован на 100 000 циклов AC-3. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine, ATEX), отвечает требованиям Green Premium (RoHS/REACh).

---

Название устройства	GV2P
Серия продукта	TeSys Deca
[In] номинальный ток	24-32 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Мощность двигателя [кВт]	22-22 кВт на 690 В переменный ток 50/60 Гц
Стандарты	МЕК 60947-4-1
Категория применения	AC-3e в соответствии с МЕК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Описание полюсов	3P
Ширина	45 мм
Высота	89 мм
Глубина	97 мм
Частота сети	50/60 Гц в соответствии с МЕК 60947-4-1
Ток срабатывания электромагнитного расцепителя	416-416 А
Максимальная рабочая скорость	25 цикл/час
Способ крепления	панель прикручений (з 2 гвинтами M4)
Тип управления	поворотная ручка
Отключающая способность	4 кА Icu на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Момент затяжки	1.7 Н.м - на Винтовой зажим
Степень защиты	IP20 в соответствии с МЕК 60529
Механическая износостойкость	100000 циклов
Цвет	темно-Серый
Тип сети	переменный ток
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Технология расцепителя	Тепломагнитный
Рабочая температура окружающей среды	-20-60 °C
[Ics] номинальная отключающая способность	100 % на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Рассеяемая мощность на полюс	2.5 В
Электрическая износостойкость	100000 циклов для AC-3e на 415 В In
Огнестойкость	960 °C в соответствии с МЕК 60695-2-11
Страна производитель	Франция
Производитель	Schneider Electric
