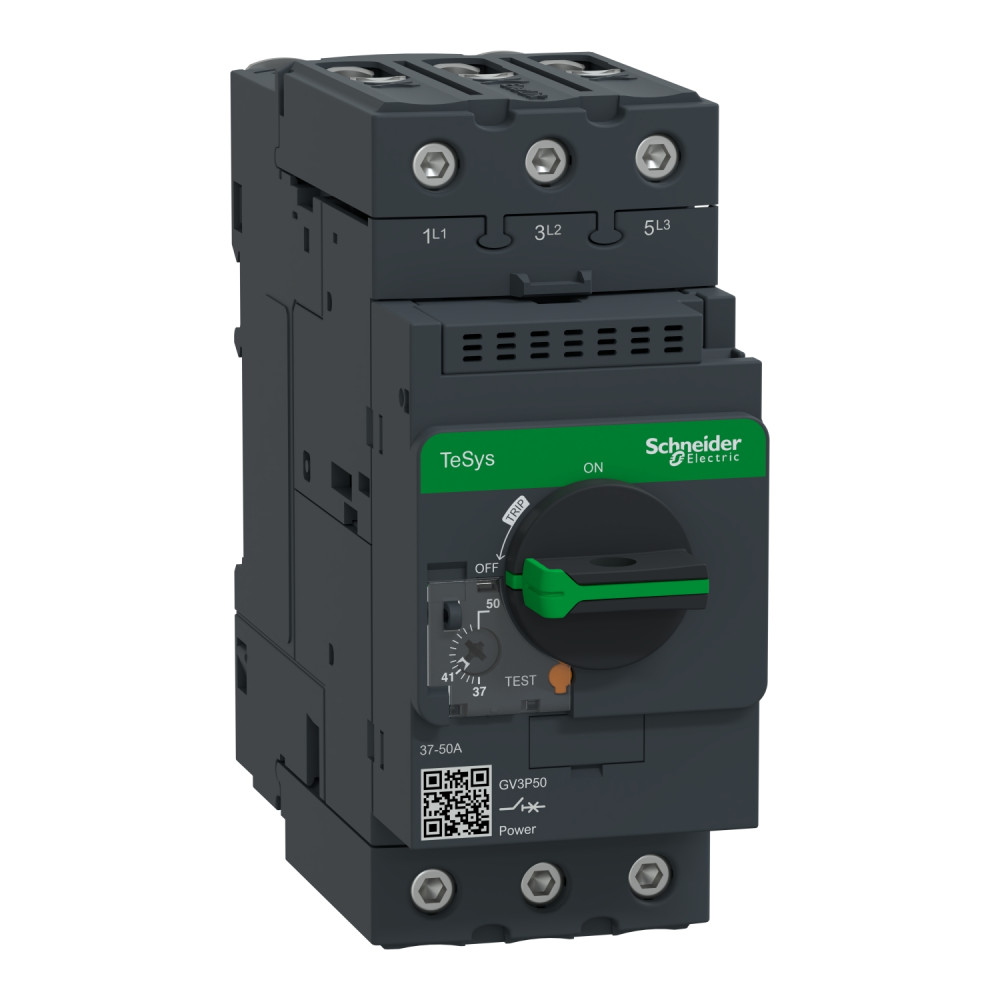

Автомат защиты двигателя 50А комбинированный расцепитель с поворотной ручкой [GV3P50] TeSys Deca GV3P Schneider Electric

Автоматический выключатель с комбинированным расцепителем 50А Винтовой зажим, GV3P50

---

Автоматический выключатель TeSys GV, 3 полюса (3P), 50A/690V, для 3-фазных двигателей 22kW при 400V. Он обеспечивает термомагнитную защиту с температурным диапазоном настроек 37-50 A, магнитное отключение при 14xIn, высокую отключающую способность Icu 50 кА при 400 В. Подключение осуществляется с помощью винтовых клемм Everlink BTR. Контроль запуском/остановкой с помощью поворотной ручки гарантирован на 50 000 циклов AC-3. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine, ATEX), отвечает требованиям Green Premium (RoHS/REACh).

---

Название устройства	GV3P
Серия продукта	TeSys Deca
[In] номинальный ток	37-50 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Мощность двигателя [кВт]	45-45 кВт на 690 В переменный ток 50/60 Гц
Стандарты	CSA C22.2 № 60947-4-1
Категория применения	AC-3 в соответствии с МЕК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Описание полюсов	3P
Ширина	55 мм
Высота	132 мм
Глубина	136 мм
Масса нетто	0.96 кг
Частота сети	50/60 Гц в соответствии с МЕК 60947-4-1
Ток срабатывания электромагнитного расцепителя	700-700 А
Максимальная рабочая скорость	25 цикл/час
Способ крепления	панель прикручений (з 3 гвинтами M4)
Тип управления	поворотная ручка
Отключающая способность	6 кА Icu на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Момент затяжки	5 Н.м - на Винтовой зажим
Степень защиты	IP20 в соответствии с МЕК 60529
Механическая износостойкость	50000 циклов
Цвет	темно-Серый
Тип сети	переменный ток
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Технология расцепителя	Тепломагнитный
Рабочая температура окружающей среды	-20-60 °C
[Ics] номинальная отключающая способность	50 % на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Рассеяемая мощность на полюс	8 В
Электрическая износостойкость	50000 циклов для AC-3 на 415 В In
Огнестойкость	960 °C в соответствии с МЕК 60695-2-11
Страна производитель	Франция
Производитель	Schneider Electric
