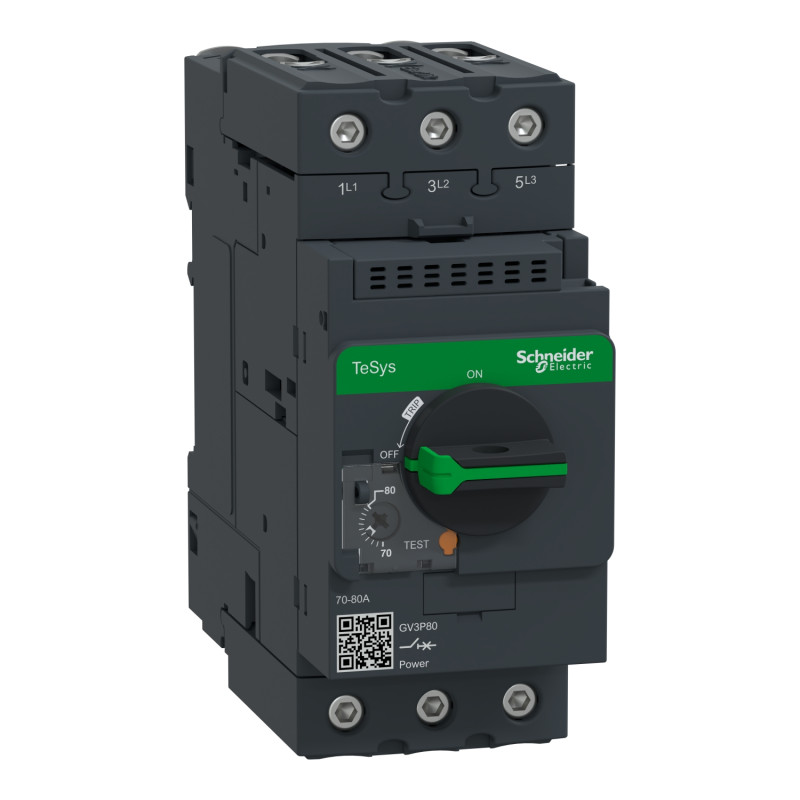

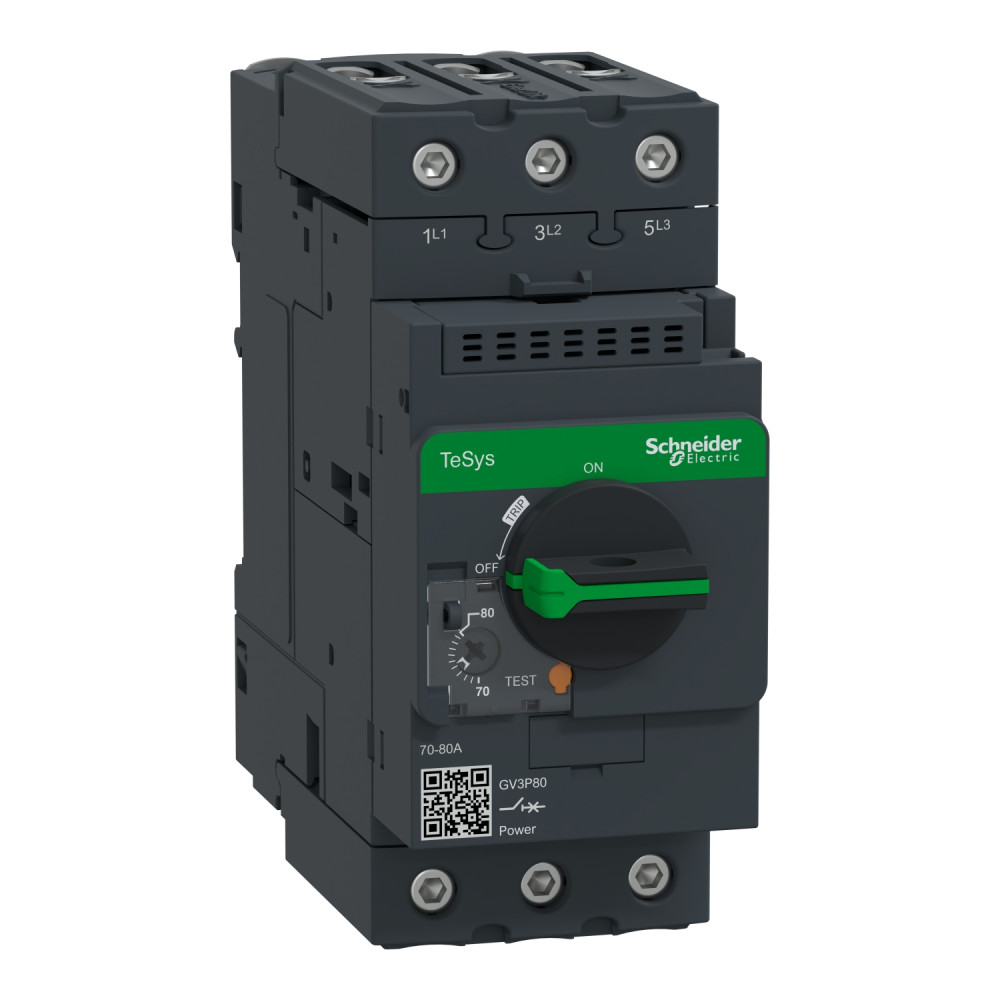

Автомат защиты двигателя 80А тепломагнитный расцепитель [GV3P80] TeSys Deca GV3P Schneider Electric

EVERLINK Термомагнитный автоматический выключатель TESYS GV3 80A, GV3P80

---

Автоматический выключатель двигателя TeSys GV, 3 полюса (3P), 80A/690V, для 3-фазных двигателей 45kW при 400V. Он обеспечивает термомагнитную защиту с температурным диапазоном настроек 70-80A, магнитное отключение при 14xIn, высокую отключающую способность Icu 50kA при 400V. Подключение производится с помощью винтовых клемм Everlink BTR. Контроль запуска/остановки с помощью поворотной ручки гарантируется на 20 000 циклов AC-3. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine, ATEX), отвечает требованиям Green Premium (RoHS/REACh).

---

Название устройства	GV3P
Серия продукта	TeSys Deca
[In] номинальный ток	70-80 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц
Мощность двигателя [кВт]	55-55 кВт на 690 В переменный ток 50/60 Гц максимальный пиковый ток 750 А
Стандарты	CSA C22.2 № 60947-4-1
Категория применения	AC-3 в соответствии с МЕК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Описание полюсов	3P
Ширина	55 мм
Высота	132 мм
Глубина	136 мм
Масса нетто	0.96 кг
Частота сети	50/60 Гц
Ток срабатывания электромагнитного расцепителя	1120-1120 А
Максимальная рабочая скорость	25 цикл/час
Способ крепления	панель прикручений (з 3 гвинтами M4)
Тип управления	поворотная ручка
Отключающая способность	6 кА Icu на 690 В переменный ток 50/60 Гц
Момент затяжки	5 Н.м - на Винтовой зажим
Степень защиты	IP20 в соответствии с МЕК 60529
Механическая износостойкость	50000 циклов
Цвет	темно-Серый
Тип сети	переменный ток
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Технология расцепителя	Тепломагнитный
Рабочая температура окружающей среды	-20-60 °C
[Ics] номинальная отключающая способность	50 % на 690 В переменный ток 50/60 Гц
Рассеяемая мощность на полюс	8 В
Электрическая износостойкость	20000 циклов для AC-3 на 415 В In
Огнестойкость	960 °C в соответствии с МЕК 60695-2-11
Страна производитель	Франция
Производитель	Schneider Electric
