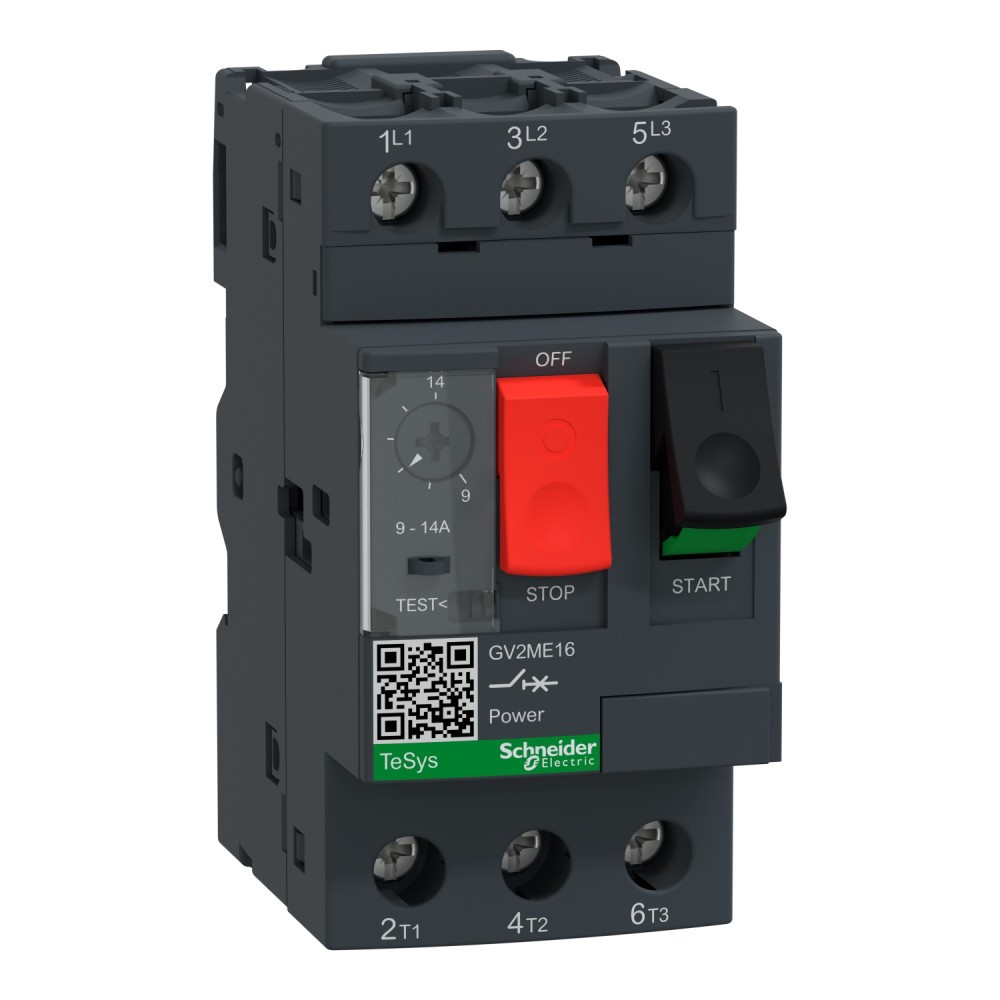

Автомат защиты двигателя 9-14А тепломагнитный расцепитель [GV2ME16] TeSys Deca GV2ME Schneider Electric

Автоматический выключатель 9-14, GV2ME16

---

Автоматический выключатель TeSys GV, 3 полюса (3P), 14 A/690 В, для 3-фазных двигателей 5,5 кВт при 400 В. Он обеспечивает термомагнитную защиту с температурным диапазоном настроек 9-14 A, магнитное отключение при 13xIn, высокую отключающую способность. винтовых клемм. Управление запуском/остановкой с помощью соответствующей кнопки гарантировано на 100 000 циклов AC-3. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine, ATEX), отвечает требованиям Green Premium (RoHS/REACh).

---

Название устройства	GV2ME
Серия продукта	TeSys Deca
[In] номинальный ток	9-14 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Мощность двигателя [кВт]	11-11 кВт на 690 В переменный ток 50/60 Гц
Стандарты	МЕК 60947-4-1
Категория применения	AC-3e в соответствии с МЕК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Описание полюсов	3P
Ширина	45 мм
Высота	89 мм
Глубина	78.5 мм
Масса нетто	0.26 кг
Частота сети	50/60 Гц в соответствии с МЕК 60947-4-1
Ток срабатывания электромагнитного расцепителя	170-170 А
Максимальная рабочая скорость	25 цикл/час
Способ крепления	панель прикручена (с переходной пластиной)
Тип управления	Кнопочный выключатель
Отключающая способность	3 кА Icu на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Момент затяжки	1.7 Н.м - на Винтовой зажим
Степень защиты	IP20 в соответствии с МЕК 60529
Механическая износостойкость	100000 циклов
Цвет	темно-Серый
Тип сети	переменный ток
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Технология расцепителя	Тепломагнитный
Рабочая температура окружающей среды	-20-60 °C
[Ics] номинальная отключающая способность	75 % на 690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Рассеяемая мощность на полюс	2.5 В
Электрическая износостойкость	100000 циклов для AC-3e на 415 В In
Огнестойкость	960 °C в соответствии с МЕК 60695-2-11
Страна производитель	Франция
Производитель	Schneider Electric
