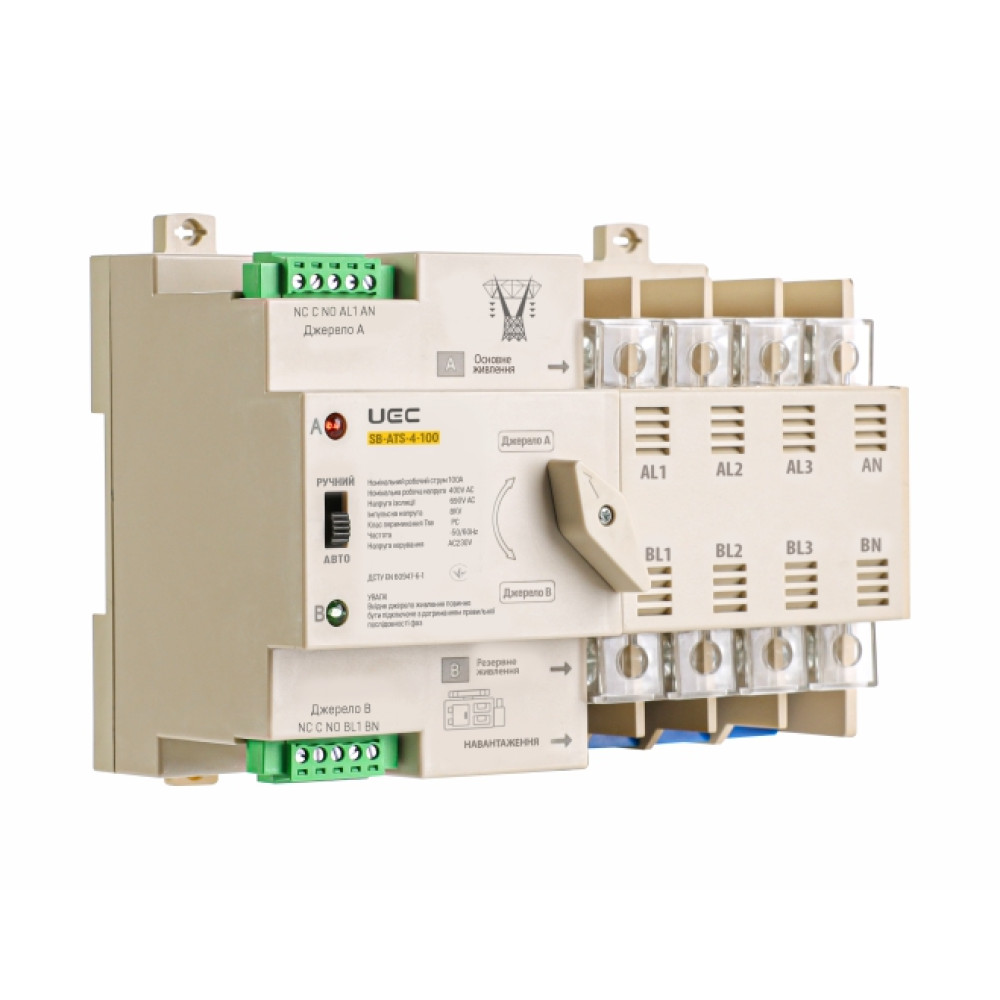

Автоматический переключатель ввода I-II 4P 100А 400В [AVR-4-100] SB-ATS-4-100 UEC

Автоматический переключатель АВР SB-ATS-4-100 UEC, AVR-4-100

---

Автоматический переключатель SB-ATS-4-100 торговой марки UEC предназначен для работы в электрических сетях переменного тока с номинальным напряжением 400 В частотой 50/60 Гц, номинальный ток до 100A включительно. Переключатель отвечает требованиям:
- по безопасности: «Техническому регламенту по низковольтному электрическому оборудованию» и ДСТУ EN 60947-6-1.
- по электромагнитной совместимости: «Техническому регламенту по электромагнитной совместимости оборудования», ДСТУ EN 55014-1.
Переключатель переключателя отключении основного источника питания Основная область применения переключателя: жилые и коммерческие объекты с трехфазным вводом, инфраструктура. Переключение контактов в автоматическом режиме происходит в течение 50 миллисекунд.

---

Количество полюсов	4
Номинальное рабочее напряжение Ue , В	400~
Номинальный рабочий ток In, А	100
Номинальная частота сети, Гц	50/60
Отключающая способность Icn, kА	6
Отключающая способность Ics, kА	6
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	8
Мощность резервного источника питания, не менее, кВт	3
Номинальное напряжение в цепи управления Us, B	220
Сигнальные выходы «сухой» контакт (без напряжения)
Номинальное напряжение изоляции Ui, В	690
Нормальный диапазон рабочего напряжения, В	85%Ue  110% Ue
Диапазон защиты цепи управления, В (±5В)*
Пониженное напряжение, В	Отключение 175, Восстановление 195
Повышенное напряжение, В	Отключение 260, Восстановление 240
Электрическая износостойкость, циклов, не менее	2000
Механическая износостойкость, циклов, не менее	5000
Степень защиты согласно ДСТУ EN 60529	IP30
Сечение жесткого проводника, подключаемого к контактным зажимам, мм2	2,5-25
Номинальный момент затяжки винтов контактных зажимов, Н·м	3
Индикатор положения контактов	да
Режимы работы	автоматическое** и ручное управление
Климатическое исполнение и категория размещения согласно ДСТУ 8216:2015	ПХЛ4
Категория применения	AC-31B
Сторона подключения нагрузки	снизу переключателя
Метод монтажа	на DIN-рейку / винтами на панели
Диапазон температуры окружающей среды, ˚С	от минус 5 до плюс 40
Высота над уровнем моря, м	≤ 2000
Категория загрязнения среды	III
Относительная влажность воздуха, %	при 20 ˚С 90; при 40 ˚С 50
Вес, кг	0,81
Ремонтопригодность	неремонтопригодные
