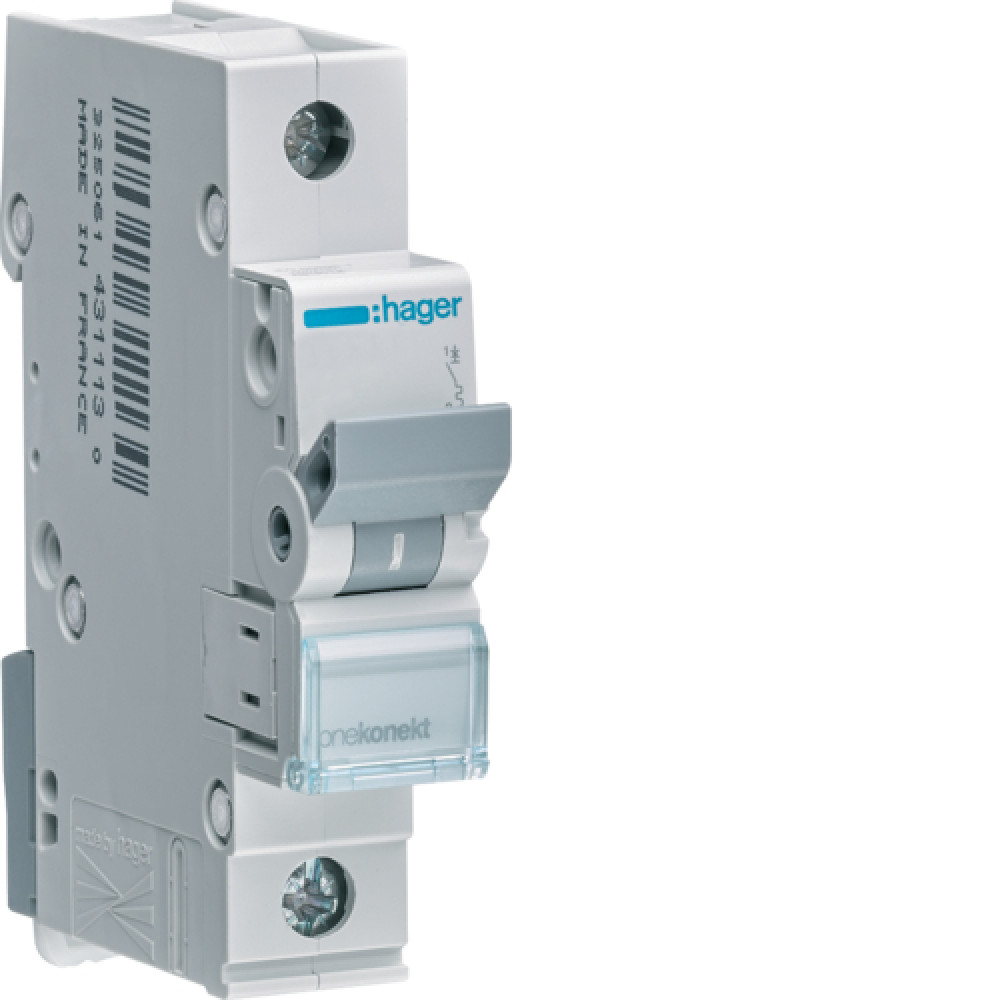

Автоматический выключатель 1P 16А 6kA "C" [MCN116] Hager

Автоматический выключатель 1P 6kA C-16A 1M, MCN116

---

Предназначены для осуществления оперативных коммутаций, защиты низковольтных электрических цепей от длительных токовых перегрузок и сверхтоков короткого замыкания.

---

ФункцииОсновные электрические характеристикиНапряжениеЭлектрический токЭлектрический ток/температураКоэффициент коррекции токаМощностьВыносливостьРазмерыМонтажПодключениеСтандартыБезопасностьУсловия использования

Количество защищенных полюсов:	1
Количество полюсов:	1 P
Тип полюса:	1 P
Кривая:	C
Параллельно переключение нейтрали:	нет
Номинальная выключающая способность тока короткого замыкания:	6 kA
Номинальное рабочее напряжение переменного тока:	230 / 400 V
Тип напряжения питания:	AC
Частота:	50/60 Hz
Номинальное напряжение изоляции:	500 V
Устойчивость по отношению к номинальному импульсному напряжению:	4000 V
Номинальный ток:	16 A
Номинальная отключающая способность согласно EN 60898:	6 kA
min/max диапазон срабатывания термического расцепителя при АC:	1,13 / 1,45 In
Порог электромагнитного расцепителя переменного тока мин./макс.:	5 / 10 In
Значення струму короткого замикання 230 В 50 Гц:	6 kA
Отключающая способность для 230В (EN 60947-2):	6 kA
Номинальный ток при -15°C:	21,33 A
Номинальный ток 20 ° C:	17,32 A
Номинальный ток 30 ° C:	16 A
Номинальный ток при 35°C:	15,6 A
Номинальный ток 40 ° C:	15,03 A
Номинальный ток 45 ° C:	14,46 A
Номинальный ток 50 ° C:	14 A
Номинальный ток 55 ° C:	13,31 A
Номинальный ток 60 ° C:	12,74 A
Номинальный ток 65 ° C:	12,17 A
Номинальный ток 70 ° C:	11,59 A
Коэффициент коррекции тока для 2-х устройств, расположенных рядом:	1
Коэффициент коррекции тока для 3-х устройств, расположенных рядом:	0,95
Корректирующий коэффициент при расположении рядом 4 и 5 устройств:	0,9
Корректирующий коэффициент при расположении около 6 устройств:	0,85
Корректирующий коэффициент магнитного расцепителя при 100 Гц:	1,1
Корректирующий коэффициент магнитного расцепителя при 200 Гц:	1,2
Корректирующий коэффициент магнитного расцепителя при 400 Гц:	1,5
Корректирующий коэффициент магнитного расцепителя при 60 Гц:	1
Общая рассеиваемая мощность под номинальным током:	2,32 W
Рассеяемая мощность в расчете на каждый полюс:	2,32 W
Электрическая прочность количества циклов:	4000
Количество механических процессов:	20000
Глубина установленного изделия:	70 mm
Высота установленного изделия:	83 mm
Ширина установленного изделия:	17,5 mm
Момент затяжки:	2,8 Нм
Поперечный разрез соединения с гибкой проводом:	1 - 25 мм²
Поперечный разрез соединения с негибкой проводом:	1 - 35 мм²
Соединительная способность верх. и нижнего винтовых клемм с негибким кабелем:	1 / 35 mm²
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем:	1 / 25 mm²
Тип соединения:	Винтовой
Стандартный текст:	EN 60898-1
Европейская директива WEEE:	связанный
Защитное исполнение ІР:	IP20
Рабочая температура:	-25…70 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2:	2
Класс ограничения энергии I²t:	3
Высота:	2000 m
Температура хранения/транспортировки:	-25…80 °C
