Автоматичний вимикач 1P 3A 10kA "D" [A9F85103] Acti9 IC60H Schneider Electric

Популярний
Автоматичний вимикач 1P 3A 10kA "D" [A9F85103] Acti9 IC60H Schneider Electric
Відгуки:
(0)
  • Виробник: Schneider Electric
  • Код товару: A9F85103
  • Наявність: Під замовлення (30-45 днів)
867.98 ₴
Основні характеристики
Всі характеристики
Кількість модулів, шт: 1
Номінальна відключаюча здатність, kA: 10
Характеристика спрацьовування - крива струму: D
Одиниця виміру: шт.
Кількість полюсів, шт: 1
Оплата

Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.

  • Огляд товару
  • Характеристики
  • Відгуки (0)
  • Питання (0)

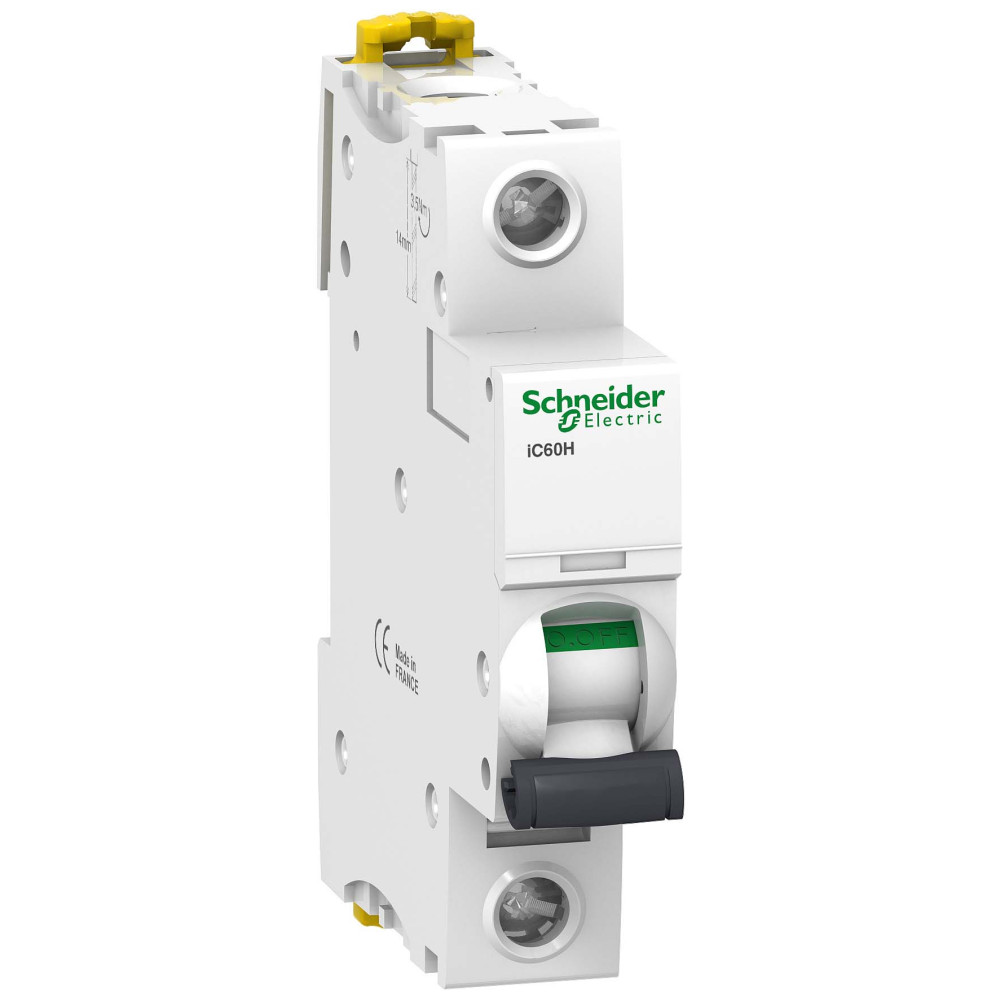

Автоматичний вимикач Acti9 IC60H 1P, 3А, крива D Schneider Electric A9F85103

Призначені для оперативних комутацій та захисту низьковольтних електричних кіл від тривалих струмових перевантажень та струмів короткого замикання.

Додаток для пристроюРозподіл
ДіапазонActi9
Назва продуктуActi9 iC60
Тип виробу або компонентуАвтоматичний вимикач
Назва пристроюiC60H
Кількість полюсів1P
Кількість захищених полюсів1
[In] номінальний струм3 А
Тип мережіЗмінний струм
Постійний струм
Тип розчеплювачаТепломагнітний
Крива відключенняD
Здатність відключення10000 А Icn на 230 В Змінний струм 50/60 Гц відповідно до EN/IEC 60898-1
15 кА Icu на 60...72 V Постійний струм відповідно до МЕК 60947-2
20 кА Icu на 12...60 V Постійний струм відповідно до МЕК 60947-2
70 кА Icu на 12...60 V Змінний струм 50/60 Гц відповідно до МЕК 60947-2
70 кА Icu на 220...240 В Змінний струм 50/60 Гц відповідно до МЕК 60947-2
70 кА Icu на 100...133 V Змінний струм 50/60 Гц відповідно до МЕК 60947-2
Категорія застосуванняКатегорія A відповідно до EN 60947-2
Категорія A відповідно до МЕК 60947-2
Відповідність вимогам по ізоляціїТак відповідно до EN 60898-1
Так відповідно до EN 60947-2
Так відповідно до IEC 60898-1
Так відповідно до МЕК 60947-2
СтандартиМЕК 60947-2
EN 60898-1
IEC 60898-1
EN 60947-2
Частота мережі50/60 Гц
Межа магнітного відключення12 x In +/- 20 %
[Ics] номінальна відключаюча здатність70 кА 100 % відповідно до EN 60947-2 - 12...60 V Змінний струм 50/60 Гц
70 кА 100 % відповідно до EN 60947-2 - 220...240 В Змінний струм 50/60 Гц
70 кА 100 % відповідно до МЕК 60947-2 - 12...60 V Змінний струм 50/60 Гц
70 кА 100 % відповідно до МЕК 60947-2 - 220...240 В Змінний струм 50/60 Гц
7500 А 75 % відповідно до EN 60898-1 - 230 В Змінний струм 50/60 Гц
7500 А 75 % відповідно до IEC 60898-1 - 230 В Змінний струм 50/60 Гц
70 кА 100 % відповідно до МЕК 60947-2 - 100...133 V Змінний струм 50/60 Гц
70 кА 100 % відповідно до EN 60947-2 - 100...133 V Змінний струм 50/60 Гц
15 кА 100 % відповідно до EN 60947-2 - 72 V Постійний струм
15 кА 100 % відповідно до МЕК 60947-2 - 72 V Постійний струм
20 кА 100 % відповідно до EN 60947-2 - 12...60 V Постійний струм
20 кА 100 % відповідно до МЕК 60947-2 - 12...60 V Постійний струм
Клас обмеження3 відповідно до EN 60898-1
3 відповідно до IEC 60898-1
[Ui] номінальна напруга ізоляції500 В Змінний струм 50/60 Гц відповідно до EN 60947-2
500 В Змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Uimp] номінальна імпульсна витримувана напру6 кВ відповідно до EN 60947-2
6 кВ відповідно до МЕК 60947-2
Індикатор положення контактуТак
Тип керуванняТумблер
Індикатор наявності напругиІндикатор спрацювання
Спосіб кріпленняФіксація
Монтажна опораDIN-рейка
Сумісність гребінчастих шин і розподільчихЗверху або знизу Так
Кількість модулів Ш = 9 мм2
Висота85 мм
Ширина18 мм
Глибина78,5 мм
Маса нетто0,215 кг
КолірБілий
Механічна зносостійкість20000 циклів
Електрична зносостійкість10000 циклів
Клеми підключенняОдиночна клема (Зверху або знизу) 1…25 мм² Жорсткий
Одиночна клема (Зверху або знизу) 1…16 мм² Гнучкий
Довжина зачистки проводів14 мм для Зверху або знизу
Момент затягування2 Н.м Зверху або знизу
Захист від витоку струму на землюБез
Ступінь захистуIP20відповідно до МЕК 60529
IP20відповідно до EN 60529
Ступінь забруднення3 відповідно до EN 60947-2
3 відповідно до МЕК 60947-2
Категорія перенапругиIV
Тропікостійкість2 відповідно до МЕК 60068-1
Відносна вологість95 % на 55 °C
Висота над рівнем моря0...2000 м
Робоча температура навколишнього повітря-35…70 °C
Температура навколишнього повітря для збер-40…85 °C
Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки1,8 см
Ширина 1 упаковки7,5 см
Довжина 1 упаковки9,5 см
Вага 1 упаковки113,0 г
Тип 2 упаковкиBB1
Кількість одиниць у 2 упаковці12
Висота 2 упаковки8,0 см
Ширина 2 упаковки9,8 см
Довжина 2 упаковки22,5 см
Вага 2 упаковки1,412 кг
Тип 3 упаковкиS03
Кількість одиниць у 3 упаковці132
Висота 3 упаковки30,0 см
Ширина 3 упаковки30,0 см
Довжина 3 упаковки40,0 см
Вага 3 упаковки16,104 кг
Гарантія18 місяців
Характеристики
Одиниця виміру шт.
Автоматичні вимикачі
Кількість модулів, шт 1
Номінальна відключаюча здатність, kA 10
Характеристика спрацьовування - крива струму D
Кількість полюсів, шт 1
Номінальний струм, А 3
Тип напруги AC
