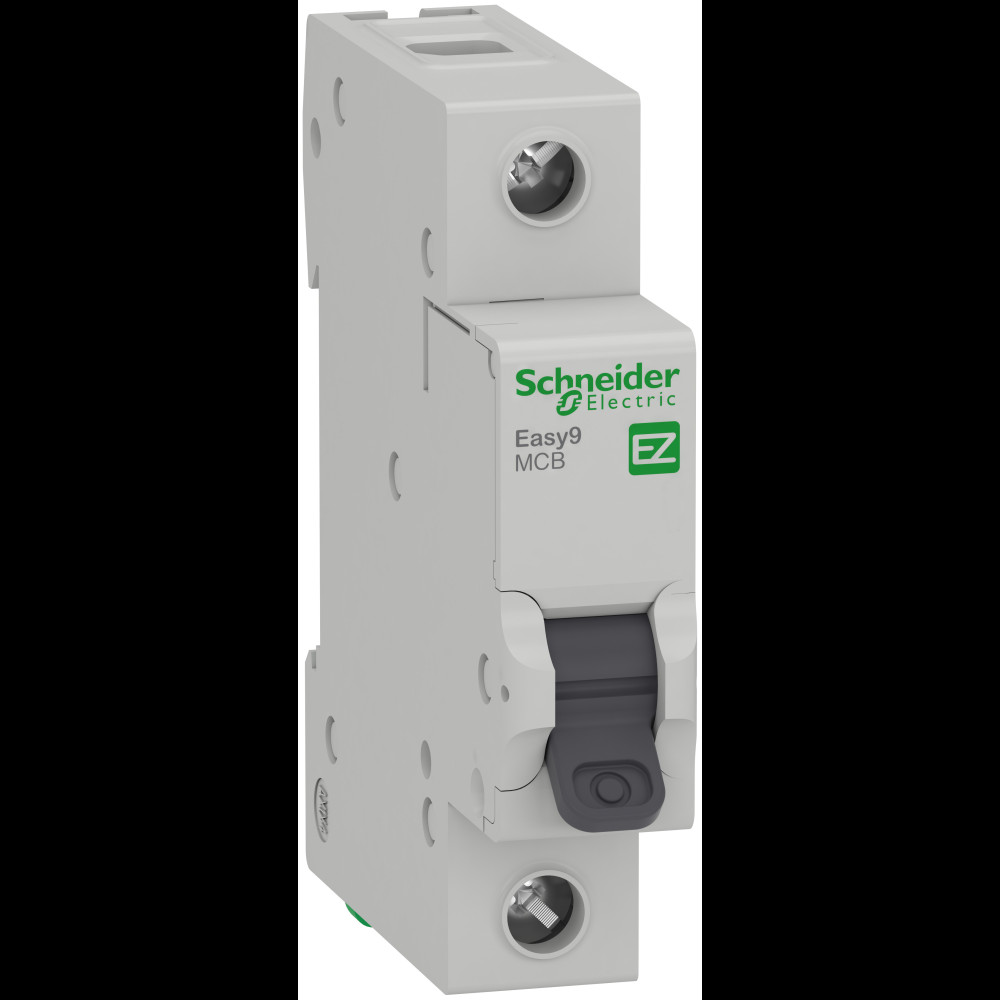

Автоматический выключатель 1P 63A 4.5kA "C" [EZ9F34163] EZ9 Schneider Electric

EZ9 Автоматический выключатель, 1Р, 63А, Х-КА "С", EZ9F34163

---

Автоматический выключатель (АВ) Easy9 - низковольтное модульное оборудование. Это однополюсный АВ с 1 защищенным полюсом, номинальным током 63A In и кривой отключения C. Номинальная отключающая способность короткого замыкания 4500 А при 230 В переменного тока в соответствии со стандартом IEC 60898-1 и 25 кА при 24-48 В постоянного тока в соответствии со стандартом EN/IEC 60947-2. Полностью соответствует стандарту IEC 60898-1. Предохраняет от токов короткого замыкания и перегрузок. Он имеет индикацию неисправности на передней панели по положению рукоятки (O-I). Этот продукт предназначен для жилых и небольших коммерческих построек. Электрическая износостойкость 4000 циклов и механическая износостойкость 10000 циклов. Рабочее напряжение Ue становить 230 В переменного тока. Номинальное напряжение изоляции Ui 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp 4 кВ. Рабочая частота 50 Гц или 60 Гц.Он может быть установлен на DIN-рейке. Его ширина составляет 2 модули по 9 мм. Цвет изделия светло-серый (RAL7035). Размеры: (Ш) 18 мм x (В) 81 мм x (Г) 66,5 мм. в соответствии со стандартом IEC 60529, его степень защиты IP20 и IP40 при установке в модульном шкафу. Рабочая температура от -25°C до 60°C. Температура хранения от -40°C до 85°C.

---

Серия продукта	Easy9
Описание полюсов	1P
[In] номинальный ток	63 А
Тип сети	переменный ток
[Ue] номинальное рабочее напряжение	230 В переменный ток 50/60 Гц
Частота сети	50/60 Гц
Кривая отключение	C
Страна производитель	Индия
Общие потери электроэнергии	-
Индикатор положения контакта	да
Стандарты	МЕК 60898-1
Монтажная опора	DIN-рейка
Категория применения	-
Степень защиты	IP20 в соответствии с МЕК 60529
Местная сигнализация	отсутствует
Длина зачистки проводов	-
Ширина	18 мм
Высота	81 мм
Глубина	66.5 мм
Рабочая температура окружающей среды	-25-60 °C
Тип управления	переключатель
Способ крепления	Зажимом
Степень загрязнения	2
Отключающая способность	4500 А Icn на 400 В переменный ток 50/60 Гц в соответствии с МЕК 60898-1
Потери мощности на полюс	-
Механическая износостойкость	10000 циклов
Шаг подключения	-
Момент затяжки	3.5-3.5 Н.м Сверху или снизу
Название устройства	Модульный автоматический выключатель Easy9
Количество модулей Ш = 9 мм	2
Предел магнитного отключения	5...10 x In
Масса нетто	-
[Ui] номинальное напряжение изоляции	500 В переменный ток 50/60 Гц в соответствии с МЕК 60898-1
Категория перенапряжения	-
Технология расцепителя	Тепломагнитный
[Ics] номинальная рабочая способность отключений	4.5 кА 100 % x Icn на 230 В переменный ток 50/60 Гц в соответствии с МЕК 60898-1
Количество защищенных полюсов	1
Защита от утечки тока на землю	отсутствует
Совместимость гребенчатых шин и распределительных	-
Клеммы подключения	Терминал туннельного типа (сверху или снизу) 1-35 мм? жесткий
Электрическая износостойкость	4000 циклов
Температура окружающего воздуха для хранения	-40-85 °C
Относительная влажность	95-95 % на -25-60 °C
Соответствие требованиям по изоляции	Да в соответствии с МЕК 60898-1
[Uimp] номинальное импульсное выдерживаемое напряжение.	4 кВ в соответствии с МЕК 60898-1
Положение нейтрали	-
Монтажне положення	-
Описание функций блокировки	-
Степень ударозащиты	-
Обеспечение замыкания	-
