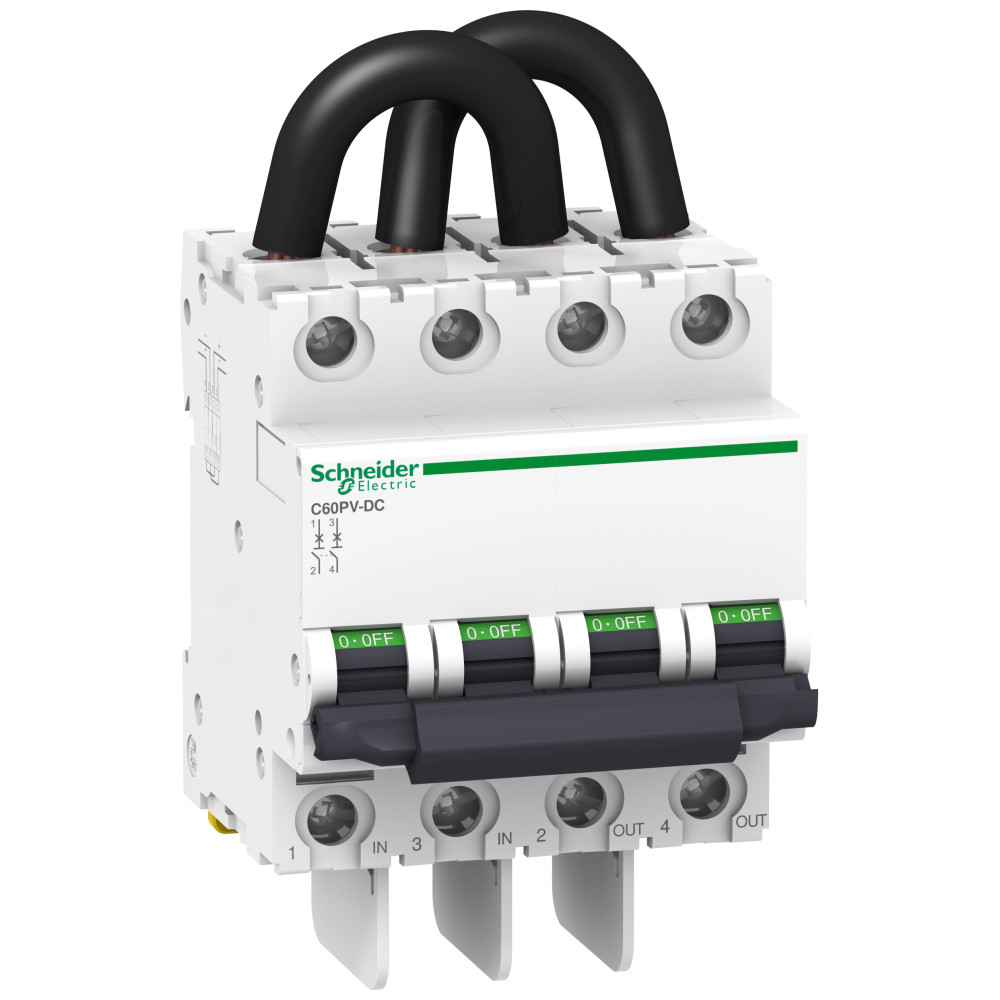

Автоматический выключатель 2P 20A 1.5kA "B" 800V DC [A9N61652] С60PV-800V DC Schneider Electric

Автоматический выключатель С60PV-DC 2П 20А, A9N61652

---

Acti9 C60PV-DC представляет собой низковольтный мультистандартный автоматический выключатель (АB). Номинальная отключающая способность короткого замыкания достигает 3 кА при 650 В постоянного тока. Изделие соответствует стандарту EN/IEC 60947-2. Автоматический выключатель защищает электрическую цепь от короткого замыкания и тока перегрузки. Он предназначен для защиты кабелей, расположенных между каждой строчкой фотоэлектрических модулей. Устанавливается в защитном корпусе в конце каждого ряда фотоэлектрических модулей в сочетании с выключателем. предназначен для многорядных фотоэлектрических установок. Механическая износостойкость достигает 20000 циклов, а электрическая – 1500 циклов. Рабочее напряжение Ue составляет от 800 В постоянного тока. Номинальное напряжение изоляции Ui составляет 1000 В неизменного тока. Номинальное импульсное выдерживаемое напряжение Uimp – 6 кВ. Рабочая частота составляет . Устанавливается на DIN-рейку для модульной установки. Ширина рейки – 8 шагов по 9 мм. Цвет изделия – белый (RAL9003). Размеры: (Ш) 72 мм х (В) 132,7 мм х (Г) 77,4 мм. Вес – 0,545 кг. Соответствует стандарту IEC 60529, степень защиты – IP20 и IP40 в корпусе. Рабочая температура от -25°C до 70°C. Температура хранения – от -40°C до 85°C.

---

Серия продукта	Acti9
Описание полюсов	2P
[In] номинальный ток	20 А
Тип сети	ПОСТОЯННЫЙ ТОК
[Ue] номинальное рабочее напряжение	800 В ПОСТОЯННЫЙ ТОК
Частота сети	-
Кривая отключение	B
Страна производитель	Китай
Общие потери электроэнергии	-
Индикатор положения контакта	да
Стандарты	МЕК 60947-2
Монтажная опора	симетрична din-рейка 35 мм
Категория применения	категория A в соответствии с МЕК 60947-2
Степень защиты	-
Местная сигнализация	-
Длина зачистки проводов	14 мм
Ширина	72 мм
Высота	132.7 мм
Глубина	77.4 мм
Рабочая температура окружающей среды	-25-70 °C
Тип управления	переключатель
Способ крепления	фиксация
Степень загрязнения	2
Отключающая способность	1.5 кА Icu на 800 В ПОСТОЯННЫЙ ТОК
Потери мощности на полюс	-
Механическая износостойкость	20000 циклов
Шаг подключения	-
Момент затяжки	2.5-2.5 Н.м
Название устройства	C60PV-DC
Количество модулей Ш = 9 мм	8
Предел магнитного отключения	5,5 x In
Масса нетто	0.545 кг
[Ui] номинальное напряжение изоляции	1000 В ПОСТОЯННЫЙ ТОК
Категория перенапряжения	-
Технология расцепителя	-
[Ics] номинальная рабочая способность отключений	3 кА 100 % - 650 В ПОСТОЯННЫЙ ТОК
Количество защищенных полюсов	2
Защита от утечки тока на землю	-
Совместимость гребенчатых шин и распределительных	-
Клеммы подключения	предварительно подключенный кабель (верхняя часть)
Электрическая износостойкость	1500 циклов L/R = 2 мс
Температура окружающего воздуха для хранения	-40-85 °C
Относительная влажность	95-95 % на 55-55 °C
Соответствие требованиям по изоляции	Да в соответствии с МЕК 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение.	6 кВ
Положение нейтрали	-
Монтажне положення	-
Описание функций блокировки	-
Степень ударозащиты	-
Обеспечение замыкания	-
