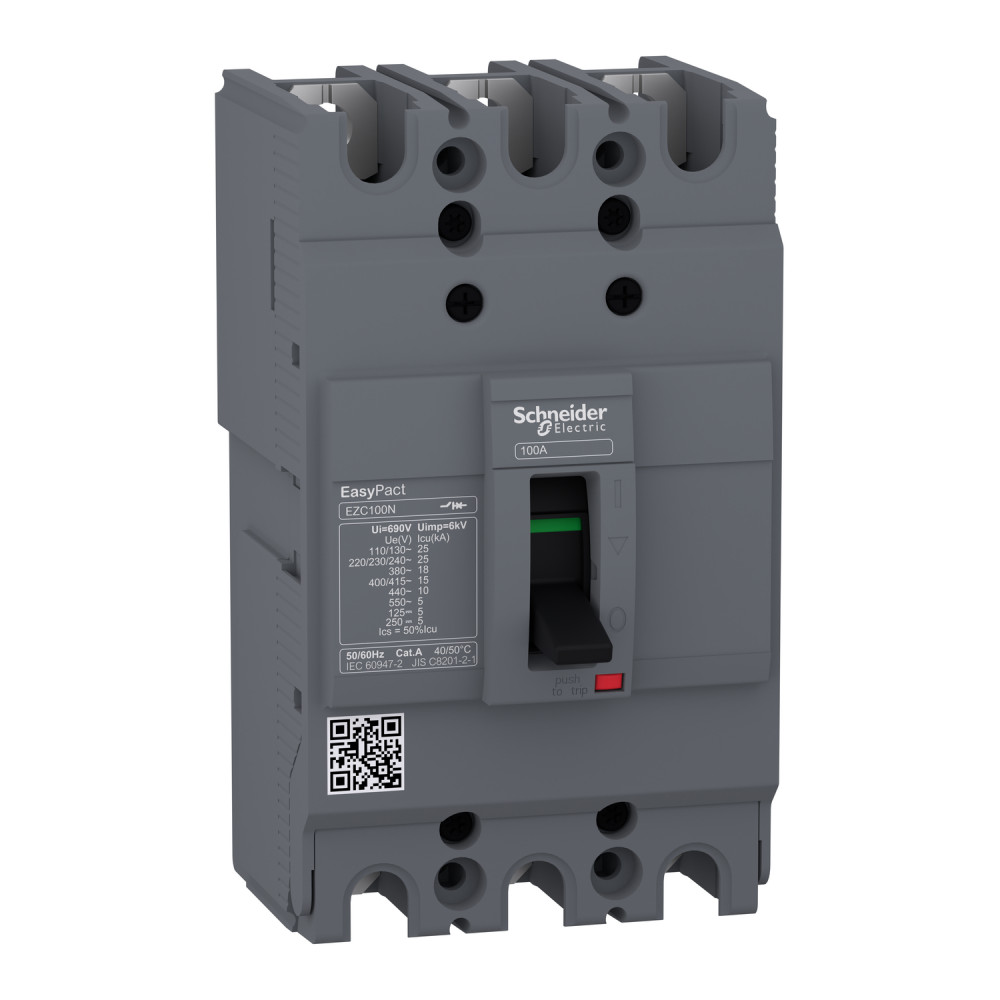

Автоматичний вимикач 3P 100А 15кА з розчіплювачем TM-D [EZC100N3100] EASYPACT EZC100N Schneider Electric

Автоматичний вимикач EASYPACT EZC100N 3P 15кА 100А, EZC100N3100

---

EasyPact EZC100N - це 3-полюсний фіксований Автоматичний вимикач , призначений для захисту електроустановок низької напруги. Він використовується для стандартних застосувань у промисловості та будівлях, пропонуючи хорошу продуктивність за конкурентоспроможною ціною. Відключаюча здатність (Icu) становить 15 кА середньоквадратичного значення при 415 В змінного струму 50/60 Гц. Робоча напруга становить 550 В змінного струму 50/60 Гц або 250 В постійного струму. Номінальний струм термомагнітного розчіплювача становить 100 А. Вимикач забезпечує фіксований захист від перевантаження та миттєвий захист від надструму. Ця версія з 3 полюсами (75 мм x 130 мм x 60 мм) поставляється з різними додатковими функціями та аксесуарами. Easypact EZC100N відповідає міжнародним стандартам (IEC 60947, UL 508) і морським сертифікатам.

---

Тип виробу або компоненту	Автоматичний вимикач
Назва продукту	EasyPact EZC
Серія продукту	EasyPact
Діапазон уставок миттєвого захисту
Опис полюсів	3P
[In] номінальний струм	100 А на 40 °C
[Ue] номінальна робоча напруга	250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Частота мережі	50/60 Гц
Уставка струму миттєвого спрацювання
Функції пристрою захисного вимкнення
Стандарти	JIS C8201-2-2
Монтажна опора	задня панель
Ширина	75 мм
Висота	130 мм
Глибина	60 мм
Найменування розчеплювача	TM-D
Робоча температура навколишнього середовища	-25-70 °C
Опис захищених полюсів	3t
Тип захисту	захист від перевантаження
Ступінь захисту	IP20 відповідно до МЕК 60529
Тип керування	перемикач
Верхнє з'єднання	фронтальний
Спосіб кріплення	фіксація
Відключаюча здатність	5 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Механічна зносостійкість	8500 циклів
Код відключаючої здатності	N
Крок підключення	25 мм
[Icw] номінальний короткочасно допустимий струм
Компонування допоміжного контакту
Тип мережі	змінний струм
Налаштування тривалої витримки часу
[tr] регульована уставка часу захисту
Категорія застосування	категорія A
[Ui] номінальна напруга ізоляції	690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Технологія розчеплювача	Тепломагнітний
[Ics] номінальна робоча здатність відключення	7.5 кА на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Захист від витоку струму на землю	відсутній
З'єднання з нижньої сторони	фронтальний
Електрична зносостійкість	категорія A: 1500 циклів 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Відповідність вимогам по ізоляціїю	Так відповідно до МЕК 60947-2
[Uimp] номінальна імпульсна витримувана напруги	6 кВ відповідно до МЕК 60947-2
Країна виробник	Таїланд
Виробник	Schneider Electric
