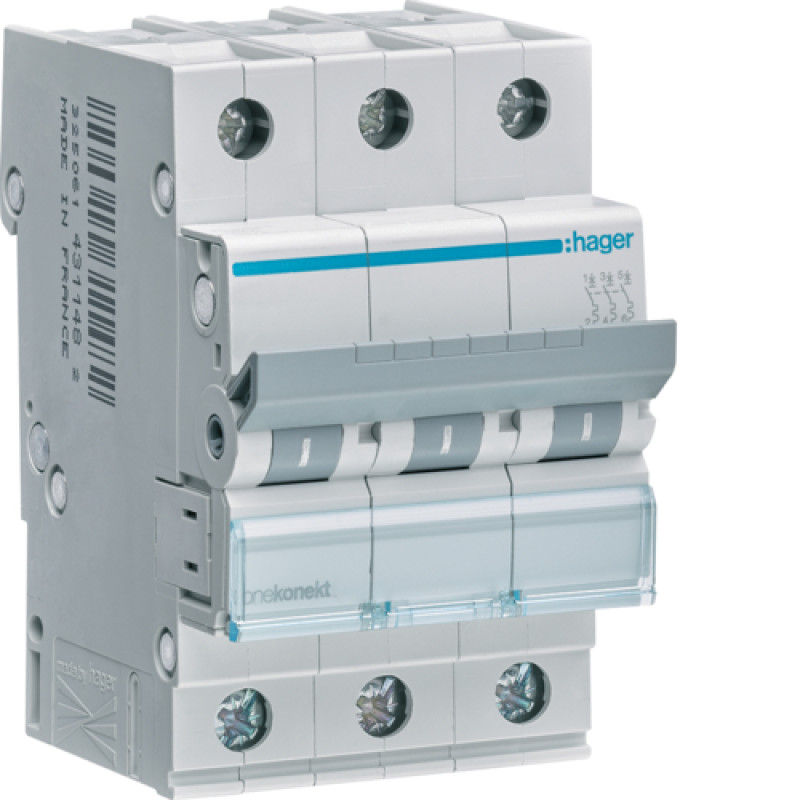

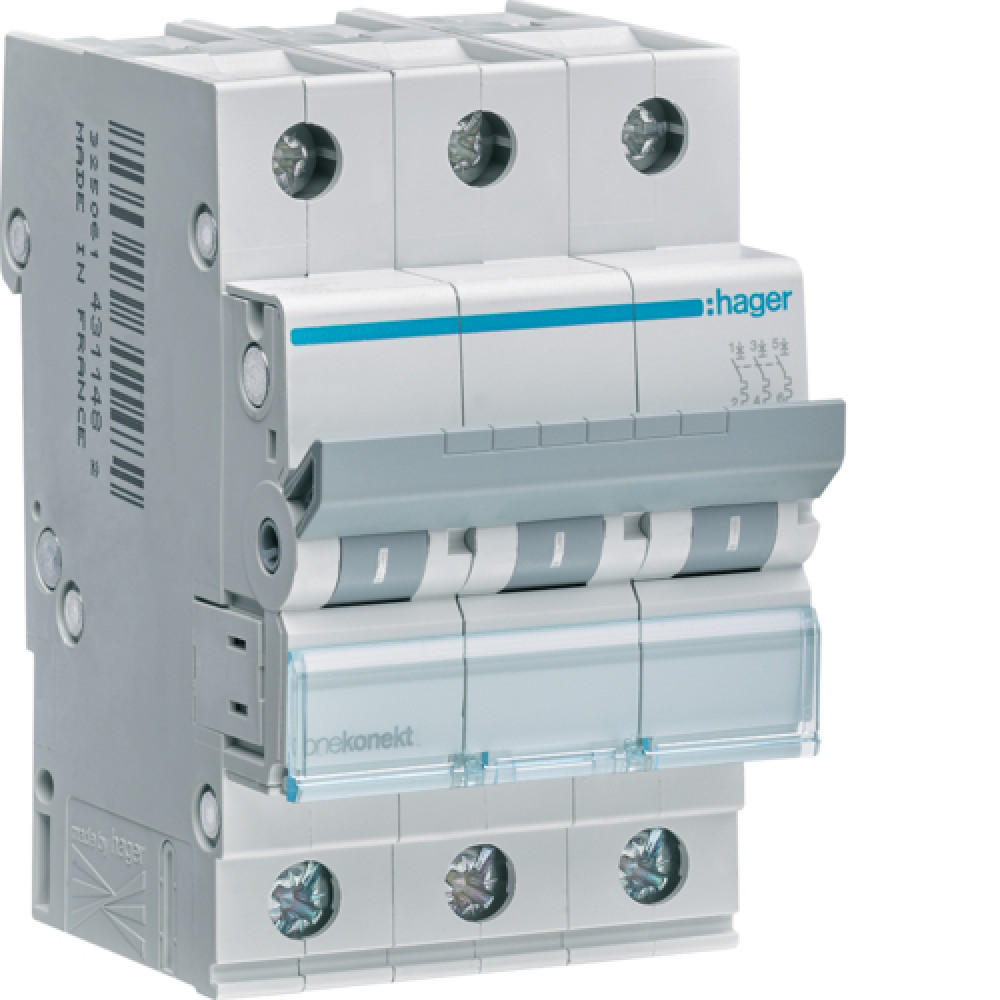

Автоматичний вимикач 3P 10А 6kA "C" [MCN310] Hager

Автоматичний вимикач 3P 6kA C-10A 3M, MCN310

---

Призначені для здійснення оперативних комутацій, захисту низьковольтних електричних кіл від тривалих струмових перевантажень та надструмів короткого замикання.

---

ФункціїОсновні електричні характеристикиНапругаЕлектричний струмЕлектричний струм / температураКоефіцієнт корекції струмуПотужністьВитривалістьРозміриМонтажПідключенняСтандартиБезпекаУмови використовання

Кількість захищених полюсів:	3
Кількість полюсів:	3 P
Тип полюса:	3 P
Крива:	C
Паралельно перемикання нейтралі:	ні
Номінальна вимикаюча здатність току короткого замикання:	6 kA
Номінальна робоча напруга змінного струму:	230 / 400 V
Тип напруги живлиння:	AC
Частота:	50/60 Hz
Номінальна напруга ізоляції:	500 V
Стійкість по відношенню до номінальної імпульсної напруги:	4000 V
Номінальний струм:	10 A
Номінальна відключаюча здатність згідно з EN 60898:	6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:	1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:	5 / 10 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC:	7 / 15 In
min/max діапазон спрацювання термічного розчеплювача при DC:	1,13 / 1,45 In
Відключаюча здатність на 1 полюсі 400 В NF 60947-2:	3 kA
Значення струму короткого замикання 400 В 50 Гц:	6 kA
Максимальна відключаюча здатність Icu для 400В (EN 60947-2):	10 kA
Відключаюча здатність для 415В (EN 60947-2):	10 kA
Номінальний струм при -15°C:	12,8 A
Номінальний струм 20 ° C:	10,7 A
Номінальний струм 30 ° C:	10 A
Номінальний струм при 35°C:	9,6 A
Номінальний струм 40 ° C:	9,3 A
Номінальний струм 45 ° C:	8,9 A
Номінальний струм 50 ° C:	8,4 A
Номінальний струм 55 ° C:	8 A
Номінальний струм 60 ° C:	7,5 A
Номінальний струм 65 ° C:	7 A
Номінальний струм 70 ° C:	6,5 A
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:	1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:	0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:	0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:	0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц:	1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:	1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:	1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:	1
Загальна розсіювана потужність під номінальним струмом:	5,8 W
Розсіювана потужність з розрахунку на кожний полюс:	2 W
Електрична тривкість кількості циклів:	4000
Кількість механічних процесів:	20000
Глибина встановленого виробу:	70 mm
Висота встановленого виробу:	83 mm
Ширина встановленого виробу:	52,5 mm
Момент затяжки:	2,8 Нм
Поперечний розріз з’єднання з гнучким дротом:	1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом:	1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:	1 / 35 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:	1 / 25 mm²
Тип з’єднання:	Гвинтовий
Стандартний текст:	EN 60898-1
Європейська директива WEEE:	пов'язаний
Захисне виконання ІР:	IP20
Робоча температура:	-25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:	2
Клас обмеження енергії I²t:	3
Висота:	2000 m
Температура зберігання / транспортування:	-25…80 °C
