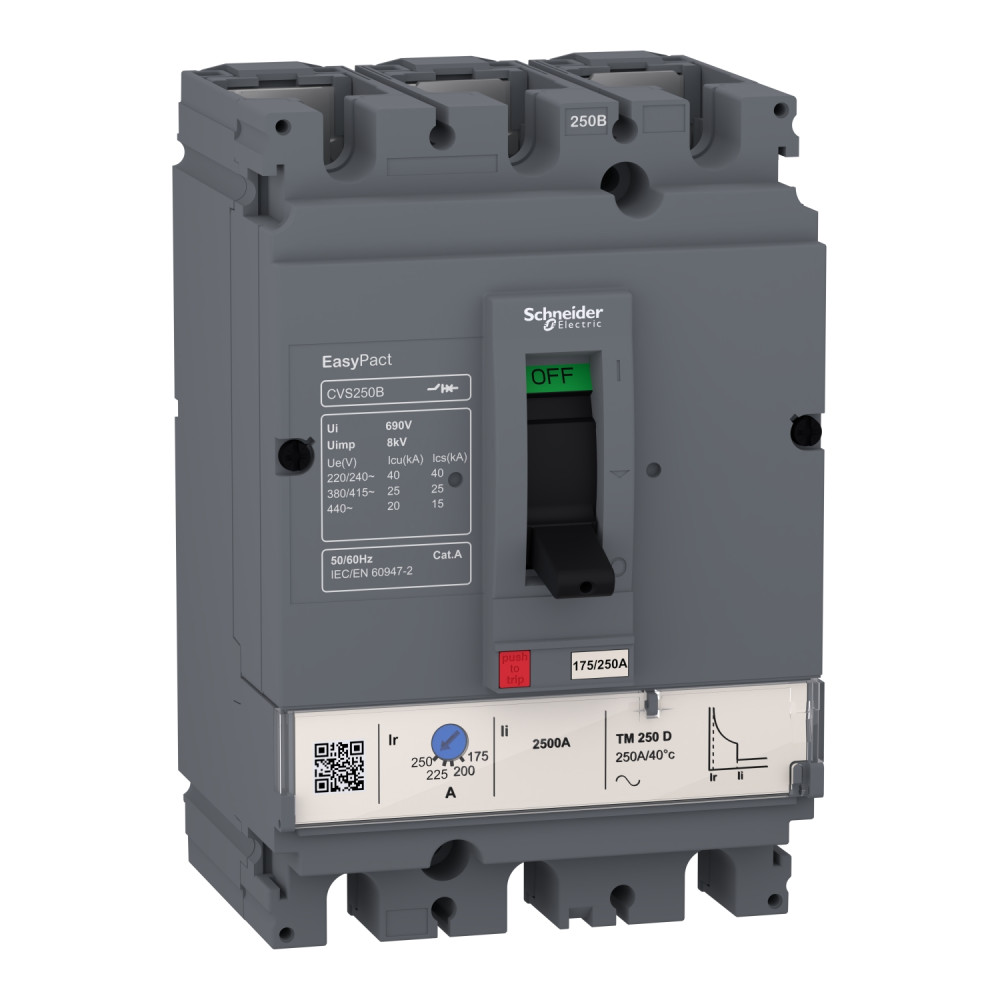

Автоматический выключатель 3P 250А 25кА с расцепителем TM-D [LV525303] EASYPACT CVS250B TM250D Schneider Electric

Автоматический выключатель EASYPACT CVS250B TM250D 3P3D, LV525303

---

EasyPact CVS250B – это 3-полюсный стационарный автоматический выключатель с высоким уровнем производительности и экономичной функциональностью. Это оптимальный выбор для защиты небольших и средних построек. Отключающая способность (Icu) составляет 25 кА среднеквадратичного значения при 415 В переменного тока 50/60 Гц. Рабочее напряжение 440 В переменного тока 50/60 Гц. В этот продукт встроен термомагнитный расцепитель (TMD) номиналом 250 А. Расцепитель TMD обеспечивает регулируемую тепловую защиту от перегрузки и фиксированную магнитную защиту. Эта версия с 3 полюсами (105 мм x 161 мм x 86 мм) поставляется с различными дополнительными функциями и аксессуарами. EasyPact CVS250B отвечает международным стандартам (IEC 60947, CCC, EAC). Его можно устанавливать в распределительные щиты с изоляцией класса II, поскольку это устройство с передней установкой класса II (IEC 60664-1).

---

Тип изделия или компонента	Автоматический выключатель
Название продукта	EasyPact CVS
Серия продукта	EasyPact
Диапазон вставок мгновенной защиты	фиксированные
Описание полюсов	3P
[In] номинальный ток	250 А на 40 °C
[Ue] номинальное рабочее напряжение
Частота сети	50/60 Гц
Уставка тока мгновенного износа	2500 A
Функции устройства защитного отключения
Стандарты	EN 60947-2
Монтажная опора	задняя панель
Ширина	105 мм
Высота	161 мм
Глубина	86 мм
Маса нетто	1.7 кг
Найменування розчеплювача	TM-D
Рабочая температура окружающей среды	-25-70 °C
Описание защищенных полюсов	3D
Тип защиты	защита от перегрузки (тепловая)
Степень защиты	IP40
Тип управления	перемикач
Диапазон длительной задержки срабатывания	0.7...1 x In
Верхнее соединение	фронтальный
Способ крепления	фиксация
Отключающая способность	20 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Механическая износостойкость	20000 циклов
Код отключающей способности	B
Шаг подключения	35 мм
[Icw] номинальный кратковременно допустимый ток
Компоновка вспомогательного контакта
Тип сети	переменный ток
Настройка длительной выдержки времени	фиксированный
[tr] регулируемая уставка времени защиты
Категория применения	категория A
[Ui] номинальное напряжение изоляции
Технология расцепителя	Тепломагнитный
[Ics] номинальная рабочая способность отключения	40 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Защита от утечки тока на землю	отсутствует
Соединение с нижней стороны	фронтальный
Электрическая износостойкость	10000 циклов 415 В In в соответствии с МЕК 60947-2
Уставка тока Ir защиты с длительной выдержкой	регулируемые
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ в соответствии с МЕК 60947-2
Страна производитель	Китай
Производитель	Schneider Electric
