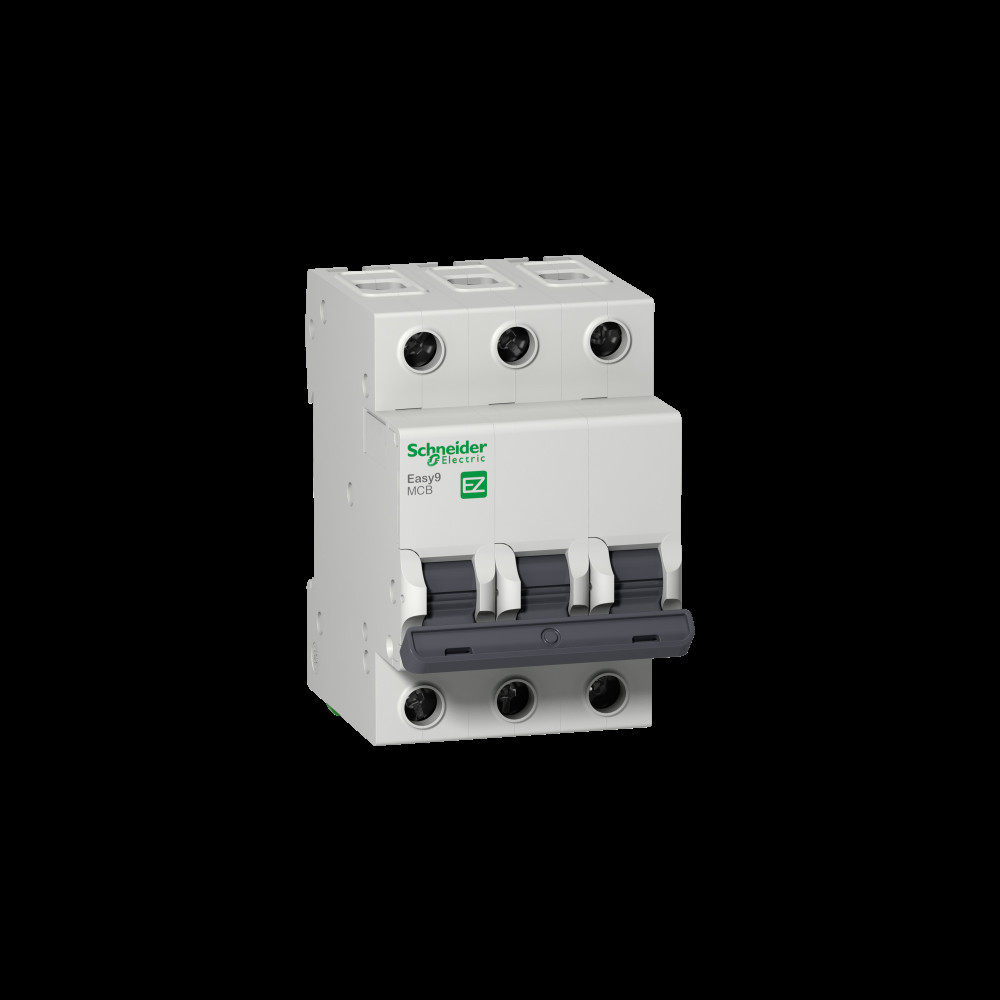

Автоматичний вимикач 3P 40A 4.5kA "C" [EZ9F34340] EZ9 Schneider Electric

EZ9 Автоматичний вимикач, 3Р, 40А, Х-КА "С", EZ9F34340

---

Автоматичний вимикач (АВ) Easy9 - низьковольтне модульне обладнання. Це трьохполюсний АВ з 3 захищеними полюсами та номінальним струмом 40 А в кривій відключення C. Номінальна відключаюча здатність короткого замикання 4500 А при 230 В змінного струму відповідно до стандарту IEC 60898-1 і 25 кА при 24-48 В постійного струму відповідно до стандарту EN/IEC 60947-2. Повністю відповідає стандарту IEC 60898-1. Захищає від струмів короткого замикання та перевантажень. Він має індикацію несправності на передній панелі за положенням рукоятки (O-I). Цей продукт призначений для житлових і невеликих комерційних будівель. Електрична зносостійкість до 4000 циклів і механічна зносостійкість до 10000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Робоча частота 50 Гц або 60 Гц. Він може бути встановлений на DIN-рейку. Його ширина становить 6 модулів по 9 мм. Колір виробу світло-сірий (RAL7035). Розміри: (Ш) 54 мм x (В) 81 мм x (Г) 66,5 мм. Відповідно до стандарту IEC 60529, його ступінь захисту IP20 та IP40 при встановленні в модульній шафі. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.

---

Серія продукту	Easy9
Опис полюсів	3P
[In] номінальний струм	40 А
Тип мережі	змінний струм
[Ue] номінальна робоча напруга	400 В змінний струм 50/60 Гц
Частота мережі	50/60 Гц
Крива відключення	C
Країна виробник	Індія
Загальні втрати електроенергії	-
Індикатор положення контакту	так
Стандарти	МЕК 60898-1
Монтажна опора	DIN-рейка
Категорія застосування	-
Ступінь захисту	IP20 відповідно до МЕК 60529
Місцева сигналізація	відсутній
Довжина зачистки проводів	-
Ширина	54 мм
Висота	81 мм
Глибина	66.5 мм
Робоча температура навколишнього середови	-25-60 °C
Тип керування	перемикач
Спосіб кріплення	Затисканням
Ступінь забруднення	2
Відключаюча здатність	4500 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1
Втрати потужності на полюс	-
Механічна зносостійкість	10000 циклів
Крок підключення	-
Момент затягування	3.5-3.5 Н.м Зверху або знизу
Назва пристрою	Модульний автоматичний вимикач Easy9
Кількість модулів Ш = 9 мм	6
Межа магнітного відключення	5...10 x In
Маса нетто	-
[Ui] номінальна напруга ізоляції	500 В змінний струм 50/60 Гц відповідно до МЕК 60898-1
Категорія перенапруги	-
Технологія розчеплювача	Тепломагнітний
[Ics] номінальна робоча здатність відключень	4.5 кА 100 % x Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1
Кількість захищених полюсів	3
Захист від витоку струму на землю	відсутній
Сумісність гребінчастих шин і розподільчих	-
Клеми підключення	Термінал тунельного типу (Зверху або знизу) 1-35 мм? жорсткий
Електрична зносостійкість	4000 циклів
Температура навколишнього повітря для зберігання	-40-85 °C
Відносна вологість	95-95 % на -25-60 °C
Відповідність вимогам по ізоляції	Так відповідно до МЕК 60898-1
[Uimp] номінальна імпульсна витримувана напру	4 кВ відповідно до МЕК 60898-1
Положення нейтралі	-
Монтажне положення	-
Опис функцій блокування	-
Ступінь ударозахисту	-
Забезпечення замикання	-
