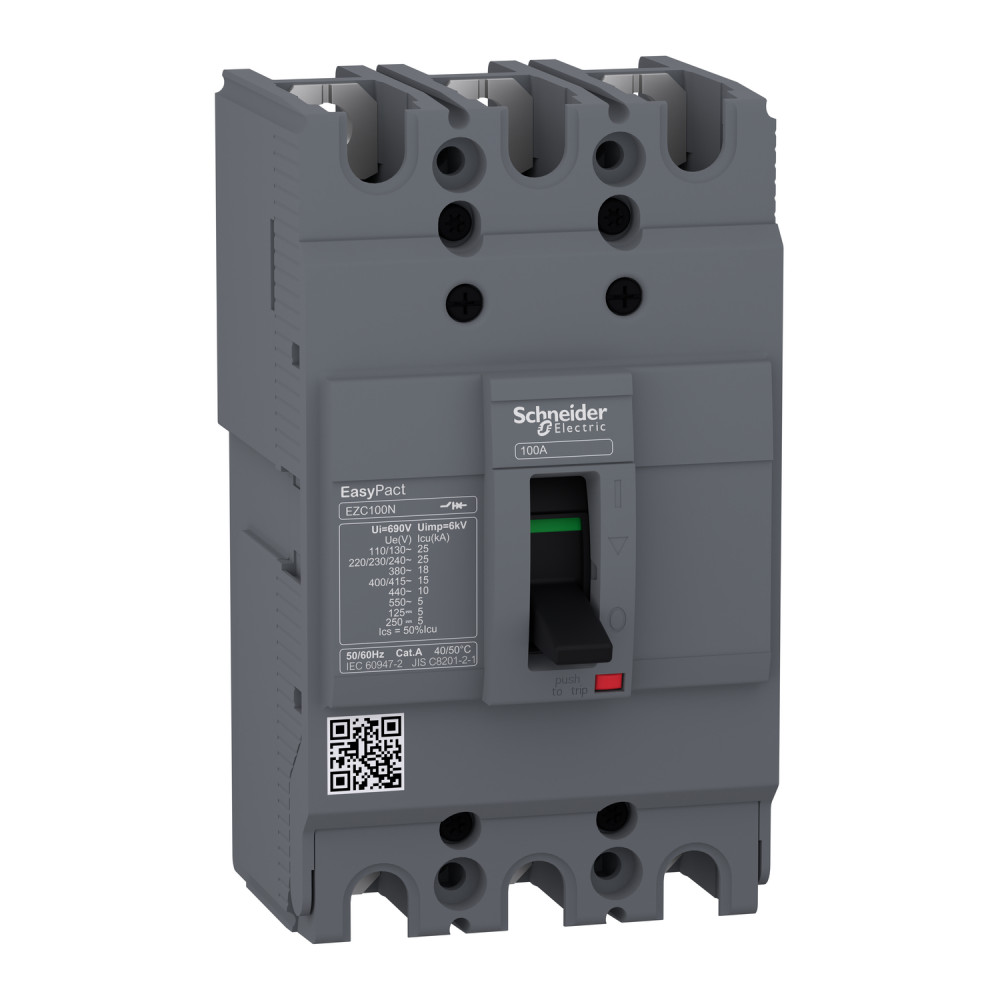

Автоматический выключатель 3P 50А 15кА с расцепителем TM-D [EZC100N3050] EASYPACT EZC100N Schneider Electric

Автоматический выключатель EASYPACT EZC100N 3P 15кА 50А, EZC100N3050

---

EasyPact EZC100N – это 3-полюсный фиксированный Автоматический выключатель, предназначенный для защиты электроустановок низкого напряжения. Он используется для стандартных приложений в промышленности и зданиях, предлагая хорошую производительность по конкурентоспособной цене. Отключающая способность (Icu) составляет 15 кА среднеквадратичного значения при 415 В переменного тока 50/60 Гц. Рабочее напряжение составляет 550 В переменного тока 50/60 Гц или 250 В постоянного тока. Номинальный ток термомагнитного расцепителя составляет 50 А. Выключатель обеспечивает фиксированную защиту от перегрузки и мгновенную защиту от сверхтока. Эта версия с 3 полюсами (75 x 130 x 60 мм) поставляется с различными дополнительными функциями и аксессуарами. Easypact EZC100N отвечает международным стандартам (IEC 60947, UL 508) и морским сертификатам.

---

Тип изделия или компонента	Автоматический выключатель
Название продукта	EasyPact EZC
Серия продукта	EasyPact
Диапазон вставок мгновенной защиты
Описание полюсов	3P
[In] номинальный ток	50 А на 40 °C
[Ue] номинальное рабочее напряжение	250 В ПОСТОЯННЫЙ ТОК в соответствии с МЕК 60947-2
Частота сети	50/60 Гц
Уставка тока мгновенного износа
Функции устройства защитного отключения
Стандарты	МЕК 60947-1
Монтажная опора	задняя панель
Ширина	75 мм
Высота	130 мм
Глубина	60 мм
Найменування розчеплювача	TM-D
Рабочая температура окружающей среды	-25-70 °C
Описание защищенных полюсов	3t
Тип защиты	защита от короткого замыкания
Степень защиты	IP20 в соответствии с МЕК 60529
Тип управления	перемикач
Верхнее соединение	фронтальный
Способ крепления	фиксация
Отключающая способность	5 кА Icu на 550 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Механическая износостойкость	8500 циклов
Код отключающей способности	N
Шаг подключения	25 мм
[Icw] номинальный кратковременно допустимый ток
Компоновка вспомогательного контакта
Тип сети	переменный ток
Настройка длительной выдержки времени
[tr] регулируемая уставка времени защиты
Категория применения	категория A
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Технология расцепителя	Тепломагнитный
[Ics] номинальная рабочая способность отключения	7.5 кА на 400/415 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Защита от утечки тока на землю	отсутствует
Соединение с нижней стороны	фронтальный
Электрическая износостойкость	категория A: 1500 циклов 415 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Соответствие требованиям по изоляции	Так в соответствии с МЕК 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Страна производитель	Таиланд
Производитель	Schneider Electric
