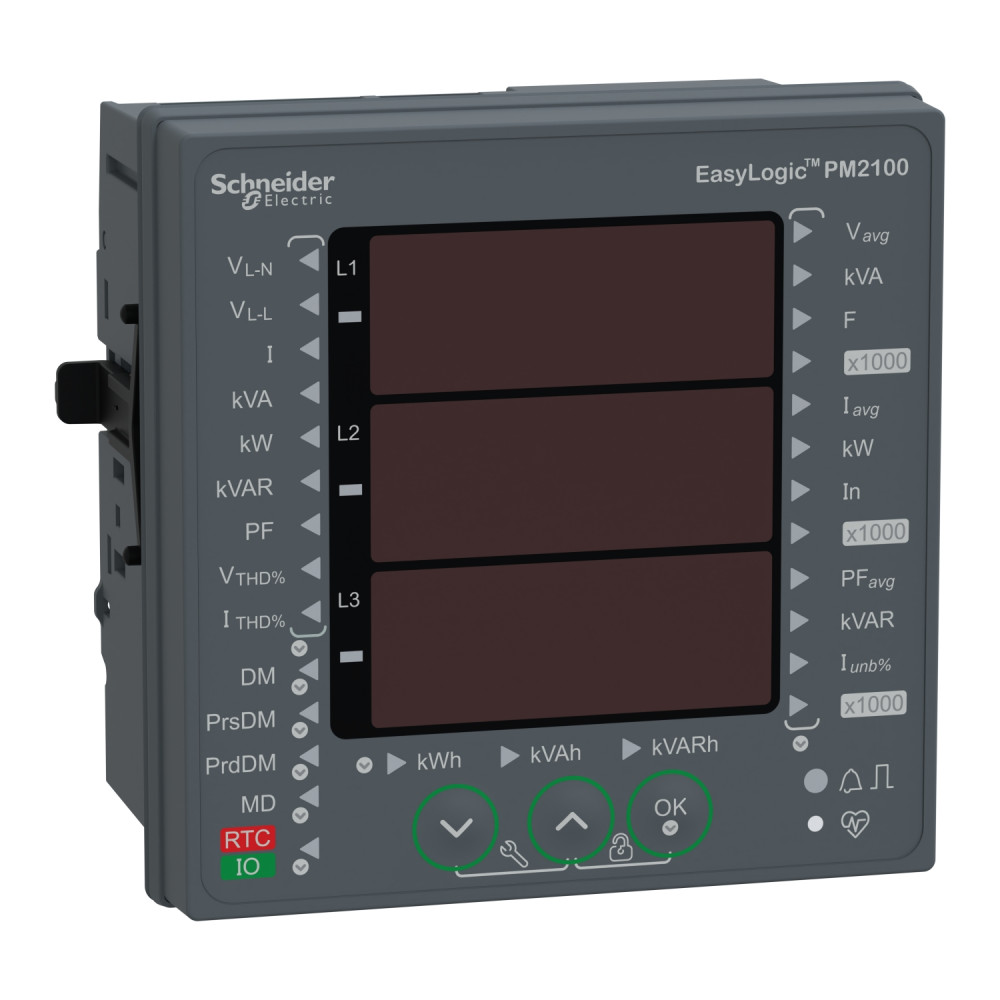

Багатофункціональний вимірювач 5A 44-277V AC/DC клас 1 [METSEPM2120] PM2120 Schneider Electric

Багатофункціональний вимірювач PM2120, METSEPM2120

---

Цей пристрій являє собою вимірювач потужності для панельного або вбудованого монтажу з рамкою розміром 96 мм на 96 мм і 3 рядами яскраво-червоного 4-значного світлодіодного дисплея висотою 14,2 мм. Лічильник вимірює активну енергію відповідно до класу точності Class 1,0 за стандартом IEC 62053-21 з частотою дискретизації 64 вимірів за цикл. Здатний вимірювати всі три вектори потужності та енергії, такі як активна, повна та реактивна, крім напруги, струму, частоти та коефіцієнта потужності. Плюс загальне гармонічне спотворення та окремі гармоніки до 15-го порядку. Лічильник працюватиме на частоті мережі 50 Гц або 60 Гц і номінальною напругою мережі в діапазоні від 44 до 300 В між фазою та нейтраллю змінного або постійного струму. Номінальний струм для цього лічильника становить 1 А або 5 А. Він підтримує до 13 різних типів схем електропроводки в однофазних, двофазних або трифазних типах мережі. Діапазон вимірювання напруги між фазами становить від 35 до 480 В змінного струму при 45-65 Гц, а між фазою та нейтраллю – від 20 до 277 В. Він має порт звязку RS485 з роботою за протоколом Modbus RTU. Розміри виробу: ширина 96 мм, глибина 54 мм, висота 96 мм, вага 300 г.

---

Тип виробу або компоненту	Вимірювач потужності
Серія продукту	EasyLogic
Назва продукту	EasyLogic PM2100
[In] номінальний струм	5 А
Частота мережі	60 Гц
Частота вибірки	64 зразки/цикл
Монтажна опора	рамка
Вимірювання струму	5-6000 мА
Клеми підключення	входи напруги: Гвинтове з'єднання (верхній) 4
Тип аналогового входу	напруга (impedance > 5 МОм)
Категорія перенапруги	ІІІ
Клас точності	клас 5 гармонійні спотворення (I THD і U THD)
Підтримка комунікаційного порту	блок гвинтових контактів RS485
Ширина	96 мм
Висота	96 мм
Глибина	вбудований: 61.64 мм
Робоча температура навколишнього середовища	-10-60 °C
Тип вимірювання	Повна потужність S, S1, S2, S3
Протокол порту обміну даними	Modbus RTU на 4800 біт/с, 9600 біт/с, 19200 біт/с, 38,4 кбіт/с парне/непарне або жодного - 2 дроти, ізоляція 2500 В
Відображення інформації	розбалансованість у відсотках
Ступінь захисту	IP30 Корпус: conforming to МЕК 60529
Тип дисплея	7 сегментів світлодіодний
Вимірювання напруги	480-999000 В змінний струм 50/60 Гц Із зовнішньою VT
Максимальна споживана потужність [Вт]	2 В на 277 В (силові лінії постійного струму)
Матеріал	полікарбонат
Матеріал	захищений кодом доступу
Вогнестійкість	V-0 відповідно до UL 94
Час оновлення	налаштовується від 1 до 60 хв
Максимальна споживана потужність [ВА]	6 В·А на 277 В змінний струм
Аналіз якості електроенергії	до 15-ї гармоніки
Діапазон вимірювання частоти	45-65 Гц
[Us] номінальна напруга живлення	44...277 В ПОСТІЙНИЙ СТРУМ +/- 10 %
Точність вимірювання	частота +/- 0.05 %
Розрядність дисплея	12 цифра(и) - 14.2 мм по висоті
Колір дисплея	червоний
Категорія вимірювання	категорія II 480-600 В
Запис даних	min/max для 8 параметрів
