Багатофункціональний вимірювач 5A 90-450V AC/DC клас 0.5s [METSEPM5100] РМ5100 Schneider Electric

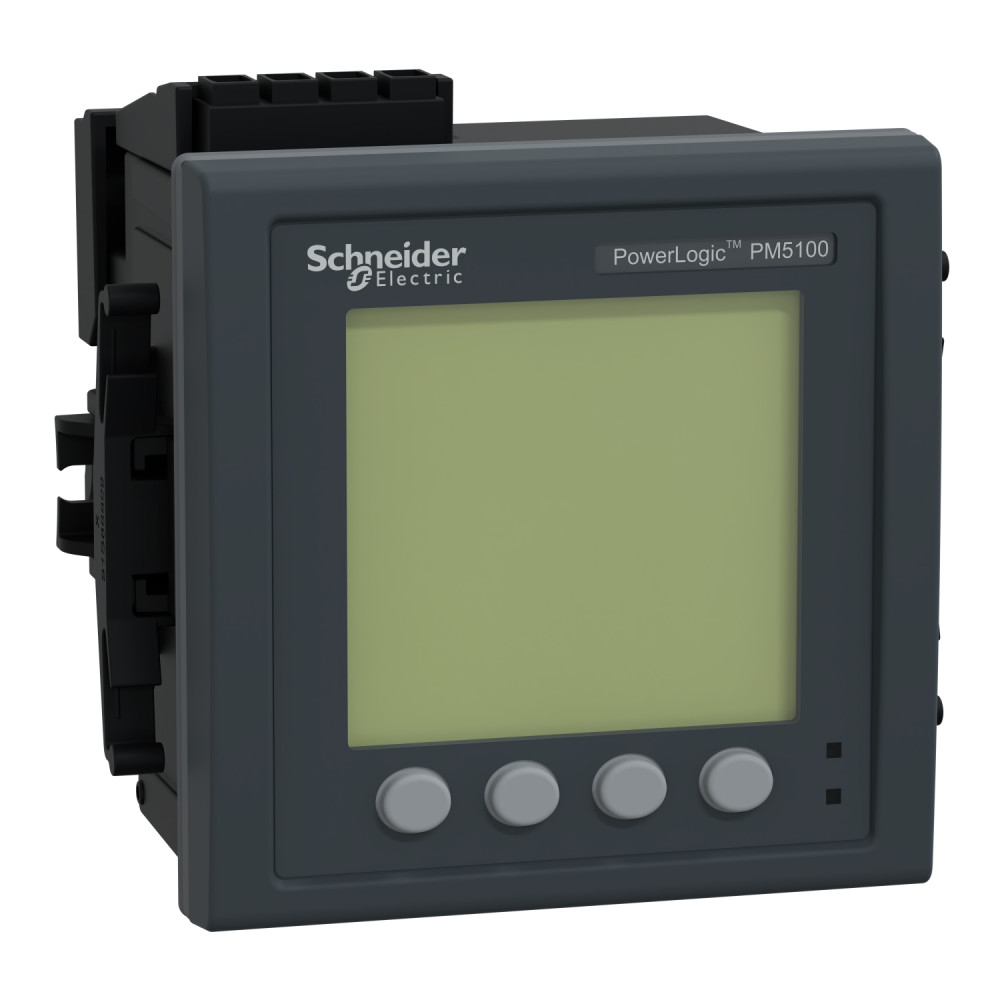

Багатофункціональний вимірювач РМ5100, METSEPM5100

---

Цей пристрій є вимірювачем потужності прихованого монтажу з РК-дисплеєм з підсвіткою розміром 96 мм на 96 мм. Вим��рювач забезпечує точність класу 0,5S за стандартом IEC 62053-22 з частотою дискретизації 64 вимірів за цикл. Пристрій вимірюватиме енергію, активну та реактивну потужність, напругу, струм, частоту, коефіцієнт потужності та гармоніки до 15-ї. Вимірювач працюватиме в мережі 50 Гц або 60 Гц і прийматиме напругу живлення в діапазоні від 100 до 415 В змінного струму і від 125 до 250 В постійного струму. Номінальний струм прямого вимірювання для цього пристрою становить 1 А або 5 А на вході з підтримкою підключень фаза-нейтраль, три фази або три фази з нейтраллю. Діапазон вимірюваної напруги між фазами становить від 35 до 690 В змінного струму частотою 47-63 Гц. Діапазон вимірювання між фазою і нейтраллю становить від 20 до 400 В змінного струму при частоті 47-63 Гц. В якості зв'язку лише імпульсний вихід. Вимірювач також має 33 сигналізації, які можна налаштувати. Розміри продукту: ширина 96 мм, глибина 72 мм, висота 96 мм і вага продукту 380 г.

---

Діапазон	PowerLogic
Назва продукту	PowerLogic PM5000
Назва пристрою	PM5100
Тип виробу або компоненту	Вимірювач потужності
Аналіз якості електроенергії	до 15-ї гармоніки
Область застосування продукту	Спостереження за потужністю
Тип вимірювання	Струм, Напруга, Частота, Коефіцієнт потужності, Енергія, Активна та реактивна потужність
Напруга живлення	90...450 В змінний струм 45...65 Гц, 100...300 В постійний струм
Частота мережі	60 Гц, 50 Гц
[In] номінальний струм	5 А, 1 А
Тип мережі	3P + N, 1P + N, 3P
Максимальна споживана потужність [ВА]	11 В·А на 415 В
Час режиму резервного живлення	80 мс 120 В змінний струм постійно, 100 мс 230 В змінний струм постійно, 100 мс 415 В змінний струм постійно, 50 мс 125 В постійний струм постійно
Тип дисплея	Монохромний графічний РК-дисплей
Роздільна здатність дисплея	128 x 128 пікселів
Частота вибірки	64 зразки/цикл
Вимірювання струму	50…8500 мА
Тип аналогового входу	Напруга (impedance 5 МОм), Струм (impedance <= 0,3 мОм)
Вимірювання напруги	35…760 В змінний струм 45...65 Гц між фазами, 20…400 В змінний струм 45...65 Гц між фазою та нейтраллю
Діапазон вимірювання частоти	45…65 Гц
Кількість входів	0
Точність вимірювання	Активна енергія +/- 0.5 %, Реактивна енергія +/- 2 %, Активна потужність +/- 0.5 %, Видима потужність +/- 0.5 %, Частота +/- 0.05 %, Коефіцієнт потужності +/- 0.5, Струм +/- 0.5 %, Напруга +/- 0.5 %, Видима енергія +/- 0.5 %, Реактивна потужність +/- 2 %
Клас точності	Клас 0.5S активна енергія відповідно до МЕК 62053-22
Кількість виходів	1 імпульс (енергія)
Протокол порту обміну даними	-
Підтримка комунікаційного порту	-
Запис даних	Min/max миттєвих значень, Відмітка часу
Клеми підключення	Ланцюг напруги: гвинтова клемна колодка4, Ланцюг управління: гвинтова клемна колодка2, Трансформатор струму: гвинтова клемна колодка6, Схема входу/виходу: гвинтова клемна колодка6, З'єднання RS485: гвинтова клемна колодка4
Спосіб кріплення	Монтування на поверхні
Монтажна опора	Рамка
Ширина	96 мм
Глибина	72 мм
Висота	96 мм
Вага нетто	380 г
Ступінь захисту	IP54 індикація: conforming to МЕК 60529, IP30 задня: conforming to МЕК 60529
Відносна вологість	5…95 % на 50 °C без конденсації
Ступінь забруднення	2
Робоча температура навколишнього середовища	-25…70 °C лічильник, -20…70 °C індикація, -25…-20 °C (зі зниженою продуктивністю) індикація
Температура навколишнього повітря для зберігання	-40…85 °C
