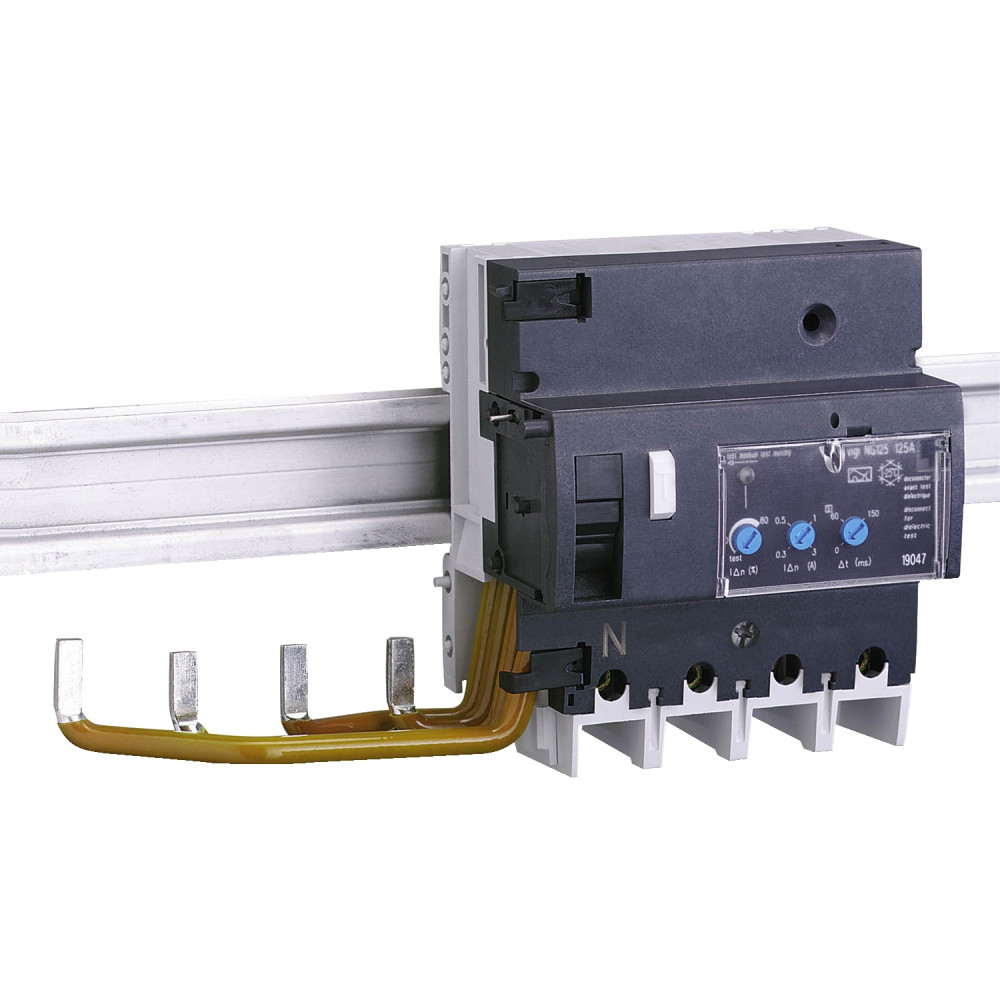

Дифференциальный выключатель 4P 125A 500мА тип А [19046] Vigi NG125 Schneider Electric

Дифференциальный модуль VIGI NG125 4P 125A A 0,3-0,5-1A, 19046

---

Vigi NG125 это модульный блок дифференциальной защиты. Полюса 4P, номинальный ток 125A. Класс защиты от утечки на землю — тип А с чувствительностью 300 мА и возможностью подавать питание как сверху, так и снизу. Он защищает от поражения электрическим током через прямой и косвенный контакт, а также опасность возникновения пожара. Это устройство подключается к автоматическому выключателю NG125 для обеспечения защиты электрической цепи и защиты от утечки тока на землю. Устройство соответствует стандарту МЕК 60947-2. Номинальное рабочее напряжение Ue 230-415 В переменного тока. Номинальное напряжение изоляции Ui 690 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp 8 кВ. Степень загрязнения 3. Изделие предназначено для установки на симм тричную DIN-рейку шириной 35 мм . Его ширина 11 модулей по 9 мм Размеры (Ш) 207 мм x (В) 118 мм x (Г) 81 мм Вес 0,8 кг. Имеет степень защиты IP20 и IP40 при установке в щите.

---

Серия продукта	Acti9
[In] номинальный ток	125 А
Чувствительность к утечке тока	500 мА
Тип сети	переменный ток
[Ue] номинальное рабочее напряжение	230...415 В переменный ток 50/60 Гц
Описание полюсов	4P
Частота сети	50/60 Гц
Класс защиты от утечки тока на землю	Тип А
Монтажная опора	симм тричная din-рейка 35 мм
Месторасположение устройства в системе	Выходной
Количество модулей Ш = 9 мм	11
Тип изделия или компонента	Дополнительные блоки дифференциальной защиты
Время выдержки защиты от утечки тока на с	Регульований Мгновенный/селективний
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с IEC/EN 60947-2
Ширина	207 мм
Глубина	81 мм
Высота	118 мм
Клемм подключения	клеми тунельного типу 16-70 мм2 жесткий
Стандарты	IEC/EN 60947-2:Annex B
Электромагнитная совместимость	Выдерживаемый импульс 8/20 мкс, 5000 A в соответствии с IEC/EN 60947-2
Степень защиты	IP40 в соответствии с IEC/EN 60947-2
Длина зачистки проводов	20 мм
Электрическое подключение к автоматическому выключателю	винтовое
Технология отключения дифференциального стр	независимый от напряжения
Степень загрязнения	3 в соответствии с IEC/EN 60947-2
Электрическая износостойкость	10000 циклов в соответствии с IEC/EN 60947-2
Относительная влажность	95-95 % на 55-55 °C
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ в соответствии с IEC/EN 60947-2
Момент затяжки	6-6 Н.м
Название устройства	Vigi NG125
Производитель	Schneider Electric
Страна производитель	Франция
Масса нетто	0.8 кг
