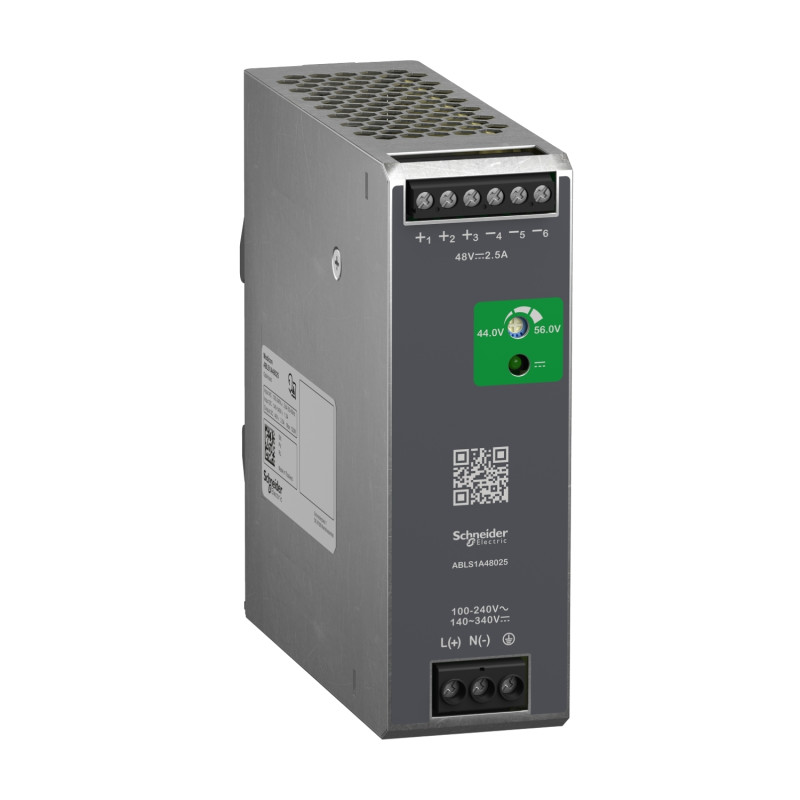

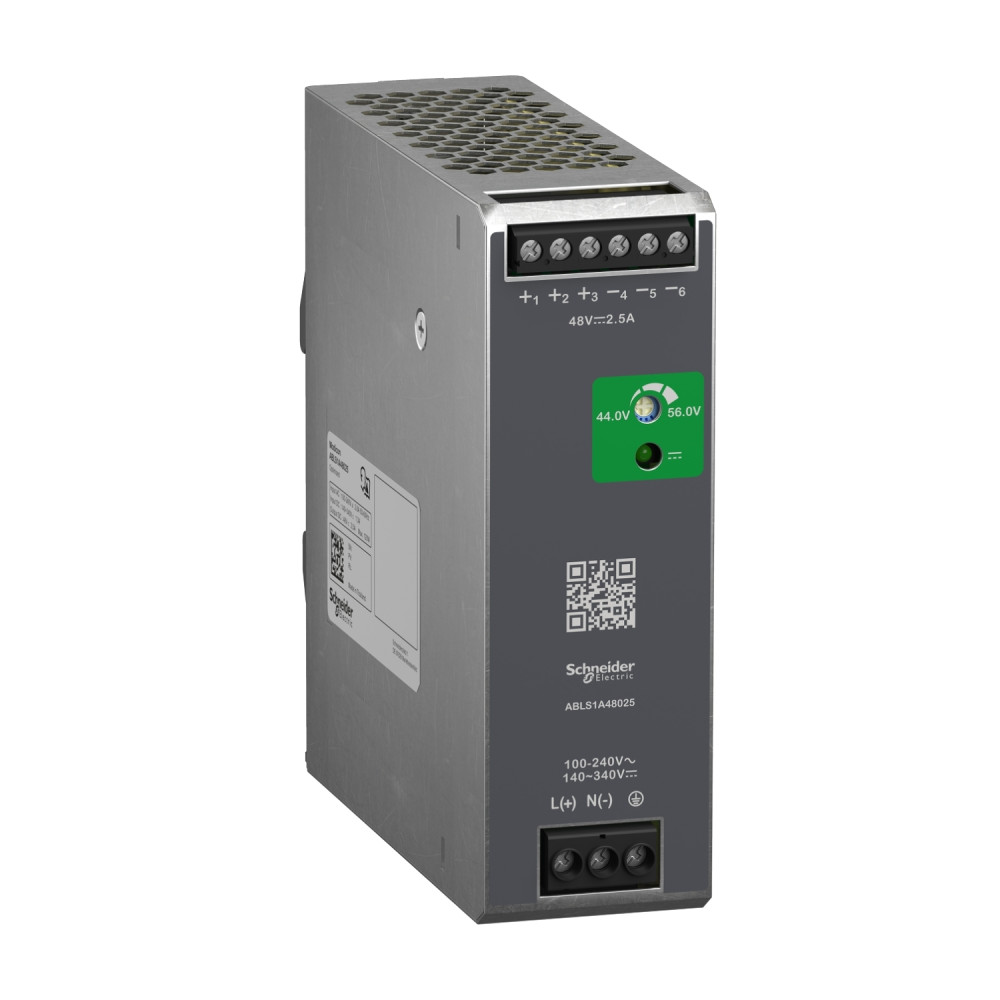

Блок живлення на DIN-рейку 120Вт 1Ф 2,5A 48В оптимізований [ABLS1A48025] Modicon Power Supply Schneider Electric

Блок живлення оптимізований 1Ф 48В 2,5A, ABLS1A48025

---

Це оптимізований блок живлення ABLS з регульованим імпульсним режимом (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 В до 240 В змінного струму і від 140 В до 340 В постійного струму, номінальний вихідний струм 2. 5 А при 48 В постійного струму і номінальну вихідну потужність 120 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на DIN-рейку або кріпиться гвинтами. Ширина 40 мм, висота 123,6 мм, глибина 117. 6 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,550 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - крива С або 13А. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до останньої технічної документації. Встановлюється як у шафах, так і на промислових панелях, закріплюючи на DIN-рейці. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.

---

Тип виробу або компоненту	Джерело живлення
Серія продукту	Modicon Power Supply
Вихідне з'єднання	паралельне
Частота мережі	50-60 Гц
Вихідна напруга	48 В постійний струм
Час витримки	> 40 мс 230 В змінний струм
Монтажна опора	двопрофільна DIN рейка
Коефіцієнт корисної дії	88 % на 230 В AC
Тип джерела живлення	регульований режим перемикання
Споживання струму	< 1.3 A 140 В DC
Клеми підключення	Гвинтове з'єднання: 0.75...4 мм2, (AWG 18...AWG 12) з наконечником для дроту для Вхід
Тип захисту виходу	від перенапруги, технологія захисту: ручне скидання
Вихідний струм джерела живлення	2.5 А
Межі вихідної напруги	44...56 В
Ширина	40 мм
Висота	123.6 мм
Глибина	117.6 мм
Маса нетто	0.55 кг
Електрична міцність ізоляції	3000 В змінний струм з від входу до виходу ізоляція
Ступінь захисту	IP20
Стабілізація вхідної напруги та навантаження	< 1 % на повний діапазон напруги в лінії на 25 °C
Вхідна напруга	140...340 В постійний струм
Середній час безвідмовної роботи [MTBF]	700000 год на 25 °C, повне навантаження відповідно до SR 332
Розсіювана потужність [Вт]	23 Вт
Номінальна потужність [Вт]	120 Вт
Тип захисту входу	зовнішній захист (рекомендується) 13 А Крива C
Максимальний пусковий струм	60.0 А на 230 В
Робоча температура навколишнього середовища	50-70 °C зі зниженням струму на 2,5 % на °C монтажне положення A 230 В змінного струму < 2000 m
предел входного напряжения	85…120 В ПОСТІЙНИЙ СТРУМ з пониженням температури
Коефіцієнт потужності	0.45 на 230 В змінний струм
Максимальний струм витоку	1 мА 240 В ЗМІННИЙ СТРУМ
Service life	10 рік(роки)
Час реакції	< 1 с
Матеріал корпусу	Алюміній
Залишкова пульсація	< 150 мВ
Система заземлення	ІТ
Ємнісне навантаження	4000 мкФ
Країна виробник	Німеччина
Виробник	Schneider Electric
