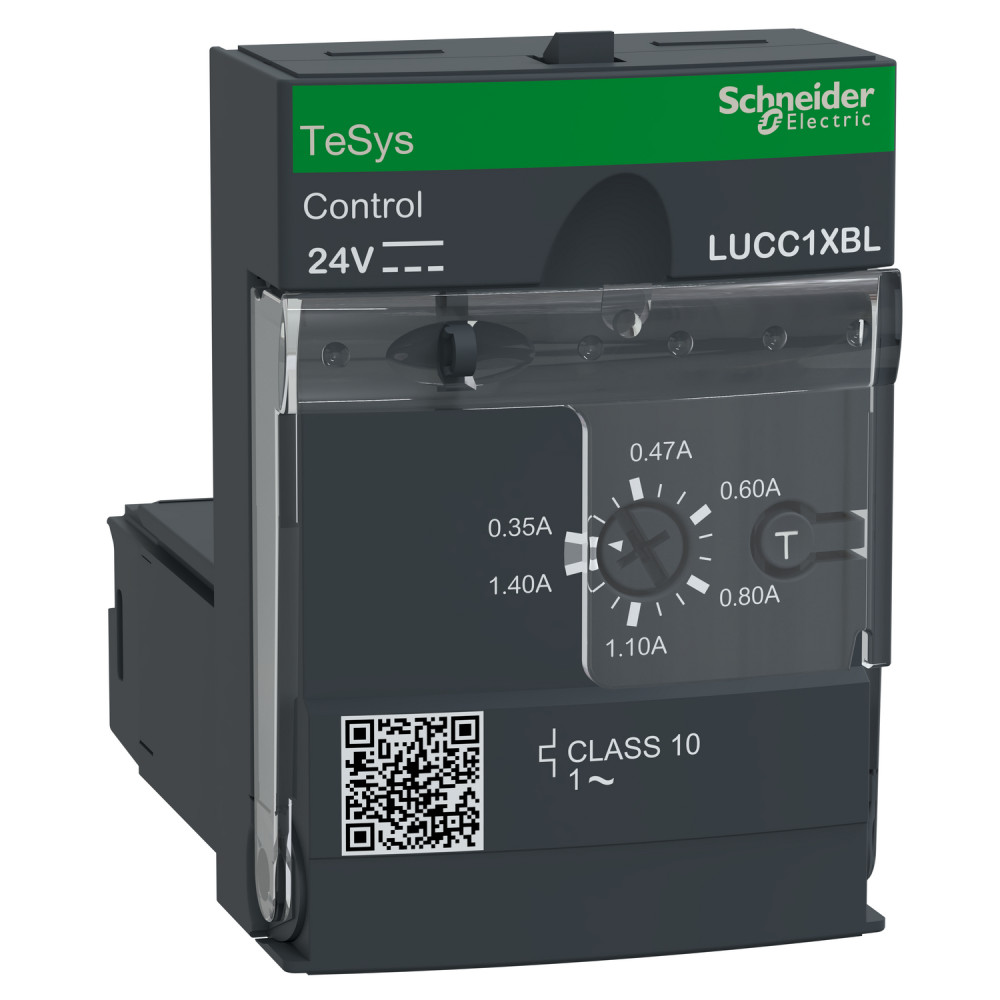

Блок керування двигуна 0,35-1,4A 24V DC вдосконалений [LUCC1XBL] TeSys Schneider Electric

Блок керування вдосконалений 0,35-1,4A =24В CL10 1P, LUCC1XBL

---

Контрольний і діагностичний блок TeSys U для LUB120, LUB320, LUB380 та контролера пускача TeSys U для 1-фазних двигунів 0,09 кВт при 400 В. Забезпечує захист двигунів з номінальним струмом Ir 0. 35-1. 4 A (Ir регульований), клас відключення від перевантаження 10, коротке замикання при 13 x Irmax, перевантаження за струмом при 14,2 x Ir, втрата фази, пошкодження ізоляції (захист лише обладнання). Забезпечує теплову сигналізацію перевантаження локально за допомогою модуля LUFDA або віддалено за допомогою модуля LULC та тестову кнопку для моделювання перевантаження. Використовується з напругою 24 В змінного струму (через клеми керування A1/A2, розташовані на базі живлення). Сертифікований за стандартами (IEC, UL, CSA, CCC, EAC, Marine), Green Premium (RoHS/REACh).

---

Діапазон	TeSys
Серія продукту	TeSys Ultra
Назва продукту	TeSys Ultra
Назва пристрою	LUCC
Тип виробу або компоненту	Вдосконалений блок управління
Область застосування продукту	Управління двигуном, Захист двигуна
Конкретне застосування виробу	Базовий захист і розширені функції, комунікація
Основна функція доступна	Захист від перевантаження і короткого замикання, Захист від обриву фази та перекосу фаз, Захист від замикання на землю, Ручне скидання
Сумісність продуктів	База живлення LUB12, LUB32, LUB38, LUB120, LUB320, LUB380, Вимикач реверсивного контактора LU2B12BL, LU2B32BL, LU2B38BL
[Ue] номінальна робоча напруга	690 В змінний струм
Частота мережі	40...60 Гц
Тип електричного навантаження	Однофазний двигун
Категорія застосування	AC-43, AC-44, AC-41
Потужність двигуна [кВт]	0,09 кВт на 400...440 В змінний струм 50/60 Гц для 1 фаза двигуни
Номінальний струм двигуна	0,35…1,4 А
Клас теплового перевантаження	Клас 10, перетворювач частоти 40…60 Гц, температурна компенсація -25…55 °C (IEC 60947-6-2, UL 508)
Поріг відключення	14,2 x Ir +/- 20 %
[Uc] напруга ланцюга керування	24 В постійний струм
Межі напруги ланцюга керування	20...27 В для дії, 14,5 В для відсів
Споживання типового струму	130 мА (LUB12), 220 мА (LUB32, LUB38) при закритті, 60 мА (LUB12), 80 мА (LUB32, LUB38) ізольований
Розсіювання потужності	2 Вт (LUB12), 3 Вт (LUB32, LUB38)
Робочий час	35 мс відкриття, 70 мс закриття
Перезавантаження	Ручне скидання
Стандарти	EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, CSA C22.2 № 60947-4-1
Сертифікація виробу	CE, UL, CSA, CCC, EAC, ASEFA, ATEX, морський
[Ui] номінальна напруга ізоляції	690 В (IEC 60947-6-2), 600 В (UL, CSA)
[Uimp] номінальна імпульсна витримувана напруга	6 кВ (IEC 60947-6-2)
Безпечний розподіл ланцюгів	400 В SELV між керуючими та допоміжними, 400 В SELV між керуючим/допоміжним і головним
Спосіб кріплення	Зарядка (передня панель)
Ширина	45 мм
Висота	66 мм
Глибина	60 мм
Код сумісності	LUCC
Ступінь захисту	IP20 передня панель і клеми, IP20 інші грані, IP40 передня панель зовні зони підключення
