Блок распределительный 160А вход 2х70мм.кв выход 3х25, 8х16мм.кв на DIN-рейку [LGY116013] Linergy DS Schneider Electric

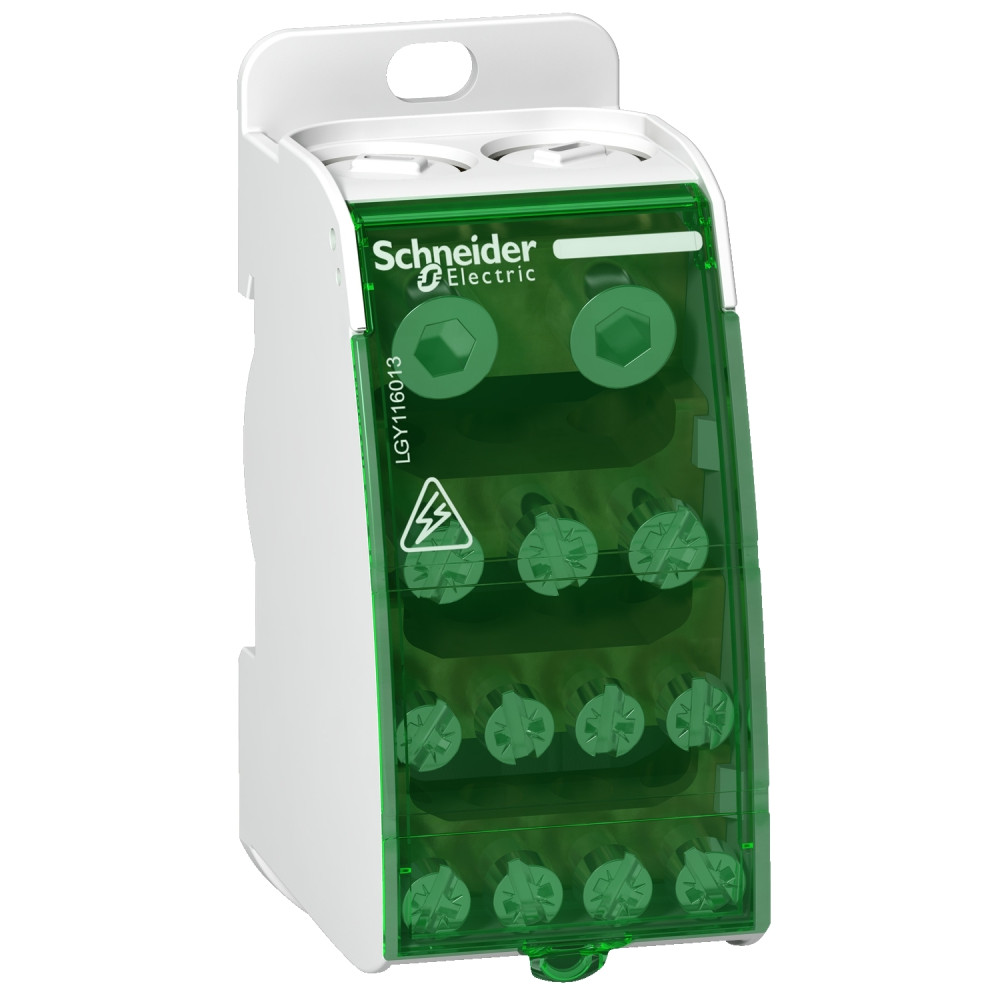

Распределительный блок LINERGY DS 1П 160А 13 присоединений, LGY116013

---

Винтовые распределительные блоки Linergy DS можно установить на стандартную DIN-рейку или монтажную пластину. Они предназначены для 4P инсталляций. Количество полюсов – 4. Общее количество подключения – 13 разъемов. Номинальный рабочий ток Ie составляет 125 А. Номинальный пиковый выдерживаемый ток Ipk/60 мс составляет 18 кОм, а Ipk/6 мс – 26 кОм. Номинальное выдерживаемое значение кратковременного тока Icw согласно МЭК 60947-7-1 составляет 4,2 кА мс/1с. Ширина с шагом 9 мм составляет 14. Содержит клеммы диаметром 1x9 мм, 7x7,5 мм, 4x6,5 мм. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 8 кВ. Номинальное рабочее напряжение Ue составляет 230 В переменного тока (Ph/N), 440 В переменного тока (Ph/Ph). Рабочая частота 50 Гц или 60 Гц. Степень загрязнения 3. Категория перенапряжения III. Согласно стандарту МЭК 60947-1 диэлектрическая стойкость составляет 2500 В переменного тока.

---

Название продукта	Linergy DS
Совместимость серии	TeSys
Описание полюсов	1P
[In] номинальный ток	160 А на 40 °C
[Ue] номинальное рабочее напряжение	440 В переменный ток Ph/Ph
[Ui] номинальное напряжение изоляции	500 В переменный ток
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Клеммы подключения	распределение Винтовой зажим 8 кабель(и) 1.5-10 мм2 гибкий с кабельным наконечником
Ширина	36 мм
Высота	85 мм
Глубина	50.5 мм
Масса нетто	0.168 кг
Монтажная опора	DIN-рейка
[Ipk] номинальный ударный ток	36 кА
Электрическая прочность изоляции	2500 В
Момент затяжки	живлення: 9-9 Н.м PZ2 отвертка 12 мм
[Icw] номинальный кратковременно допустимый ток	8.4 кА для 1 с
Страна производитель	Тунис
Производитель	Schneider Electric
