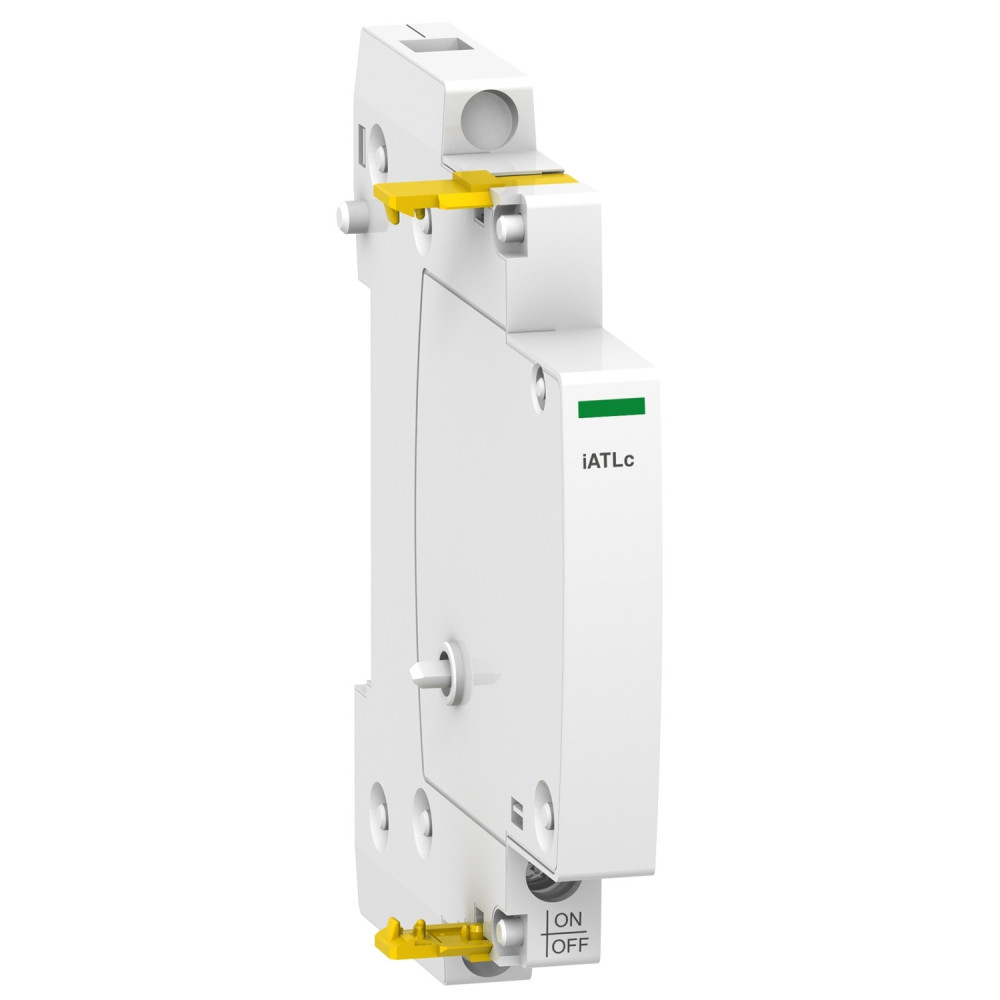

Блок центрального управления iATLc 24-240 В~, A9C15404

---

Acti9 iATLc представляет собой блок центрального управления. Управляющее напряжение составляет от 24 до 240 В переменного тока. Монтаж производится справа от импульсного реле iTL с помощью желтых зажимов. Степень защиты – IP20 и IP40 в корпусе. Устанавливается на DIN-рейку. Объединяется с импульсными реле iTL для централизованного управления группой импульсных реле. Соответствует стандарту EN/IEC 60669-2-2.

---

Ассортимент продукции	Acti9
Наименование устройства	iATLc
Тип изделия или компонента	Централизованное управление вспомогательный
[Uc] напряжение схемы управления	24...240 В перем. 50/60 Гц импульсный
[Ui] номинальное напряжение изоляции	440 В
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Тип дистанционного управления	2 входа для выключателя
Способ крепления	Стационарно, с правой стороны TL
Монтажная опора	DIN-рейка
Количество модулей (Ш = 9 мм)	1
Высота	81 мм
Ширина	9 мм
Глубина	69 мм
Цвет	Белый
Клеммы подключения	Клеммы туннельного типа кабель 0,5…4 мм² - жесткий; Клеммы туннельного типа кабель 0,5…4 мм² - жесткий с наконечником; Клеммы туннельного типа кабель 1…4 мм² - гибкий; Клеммы туннельного типа кабель 1…4 мм² - гибкий с наконечником
Длина зачищаемой жилы	11 мм
Момент затяжки	1 Н·м
Совместимость серии	Acti9 iTL, Acti9 iTLi, Acti9 iTLs
Совместимость продуктов	ITL (32 A), ITL (16 A)
Категория перенапряжения	III
Степень защиты	IP20 согласно IEC 60529
Тропическое исполнение	2
Относительная влажность	95 % при 55 °C
Рабочая температура	-20…50 °C
Температура хранения	-40…70 °C
Стандарты	EN/IEC 60669-2-2
