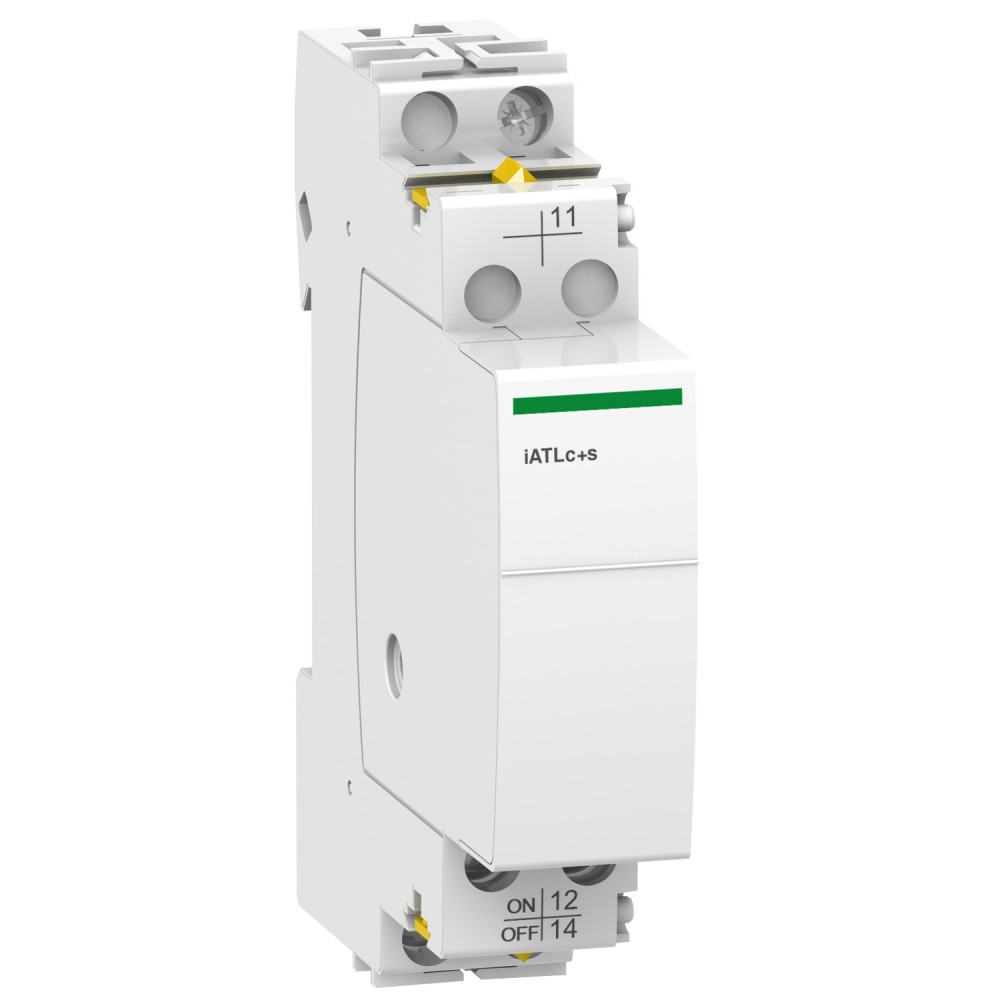

Блок центрального управления 24-240V AC с индикацией [A9C15409] iATLc+s Schneider Electric

Блок центрального управления с индикацией iATLc+s 24-240В~, A9C15409

---

Acti9 iATLc+s представляет собой вспомогательный блок центрального управления. Имеет один переключающий контакт и работает с напряжением управления от 24 до 240 В переменного тока. Монтаж производится справа от импульсного реле iTL с помощью желтых зажимов. Степень защиты – IP20 и IP40 в корпусе. Устанавливается на DIN-рейку. В сочетании с импульсными реле iTL позволяет централизованно управлять группой импульсных реле. Соответствует стандарту EN/IEC 60669-2-2.

---

Ассортимент продукции	Acti9
Наименование устройства	iATLc+s
Тип изделия или компонента	Centralized control and remote indication auxiliary
Сигнальные контакты	1 C/O
Напряжение цепи сигнализации	24 В перем./пост.: 10 mA; 12...240 В перем. 50/60 Гц: 6 A; 12...24 В пост.: 6 A; 15...240 В перем. 50/60 Гц: 2 A; 13...24 В пост.: 2 A
[Uc] напряжение схемы управления	24...240 В перем. 50/60 Гц
[Ui] номинальное напряжение изоляции	440 В
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Способ крепления	Стационарно, с правой стороны TL
Монтажная опора	DIN-рейка
Количество модулей (Ш = 9 мм)	2
Высота	86 мм
Ширина	18 мм
Глубина	71 мм
Цвет	Белый
Клеммы подключения	Клеммы туннельного типа кабель 0,5…4 мм² - жесткий; Клеммы туннельного типа кабель 0,5…4 мм² - жесткий с наконечником; Клеммы туннельного типа кабель 1…4 мм² - гибкий; Клеммы туннельного типа кабель 1…4 мм² - гибкий с наконечником
Длина зачищаемой жилы	11 мм
Момент затяжки	1 Н·м
Совместимость серии	Acti9 iTL, Acti9 iTLi, Acti9 iTLs
Совместимость продуктов	ITL (32 A), ITL (16 A)
Категория перенапряжения	III
Степень защиты	IP20 согласно IEC 60529
Тропическое исполнение	2
Относительная влажность	95 % при 55 °C
Рабочая температура	-20…50 °C
Температура хранения	-40…70 °C
Стандарты	EN/IEC 60669-2-2
