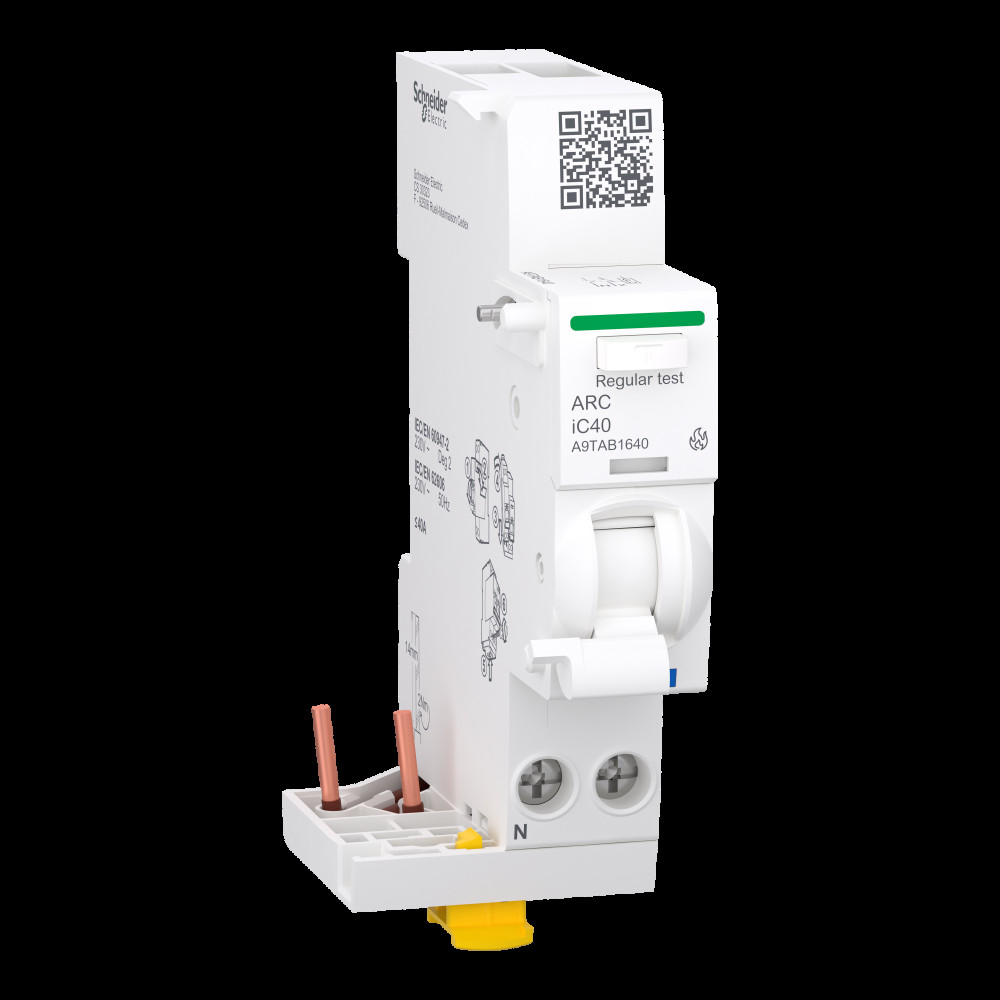

Блок захисту від дугового замикання 1P+N 40A [A9TAB1640] Acti9 ARC iC40 Schneider Electric

Блок захисту Acti9 ARC iC40 1P+N 40 A, A9TAB1640

---

Acti9 ARC iC40 це блок захисту від дугового замикання. Кількість полюсів 1P+N, номінальний струм In 40A. Блок захисту від дугового замикання підключається до автоматичного вимикача Acti9 iC40 з номінальним струмом від 6 A до 40 A та кривою B або C. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Колір виробу білий (RAL9003). Розміри: (Ш) 36 мм x (В) 91 мм x (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Пристрій відповідає стандарту МЕК 62606.

---

Серія продукту	Acti9
[In] номінальний струм	40 А
Опис полюсів	1P + N
Тип мережі	змінний струм
Частота мережі	50 Гц
[Ui] номінальна напруга ізоляції	250 В змінний струм 50 Гц
Стандарти	МЕК 62606
Монтажна опора	DIN-рейка
Місцерозташування пристрою в системі	Вихідний
Кількість модулів Ш = 9 мм	2
Запис електричних параметрів	індикатори необхідності обслуговування
Місцева сигналізація	Світлодіодна діагностика несправності дуги
Положення нейтралі	Зліва
Ширина	36 мм
Глибина	73 мм
Висота	91 мм
Маса нетто	90 г
Категорія перенапруги	III
Порогова напруга спрацьовування	275 В для +/- 5 V
[Ue] номінальна робоча напруга	230 В змінний струм 50 Гц відповідно до МЕК 62606
Робоча температура навколишнього середови	-25-40 °C
Клеми підключення	Термінал тунельного типу 1-16 мм2 жорсткий
Довжина зачистки проводів	14 мм
Електричне підключення до автоматичного вимикача	гвинтове
Ступінь захисту	IP20
Спосіб кріплення	Затисканням
Ступінь забруднення	2 відповідно до МЕК 62606
Електрична зносостійкість	10000 циклів 230 В змінний струм відповідно до МЕК 62606
Температура навколишнього повітря для зберігання	-40-80 °C
Відносна вологість	95-95 % на 55-55 °C
Механічна зносостійкість	20000 циклів
Крок підключення	9 мм між фазою та нейтраллю
[Uimp] номінальна імпульсна витримувана напру	4 кВ відповідно до МЕК 62606
Колір	Білий (RAL 9003)
Момент затягування	2-2 Н.м
Виробник	Schneider Electric
Країна виробник	Іспанія
