Блок защиты от дугового замыкания 2P 25A 30мА тип A-SI [A9TYB4225] Vigi ARC iC60 Schneider Electric

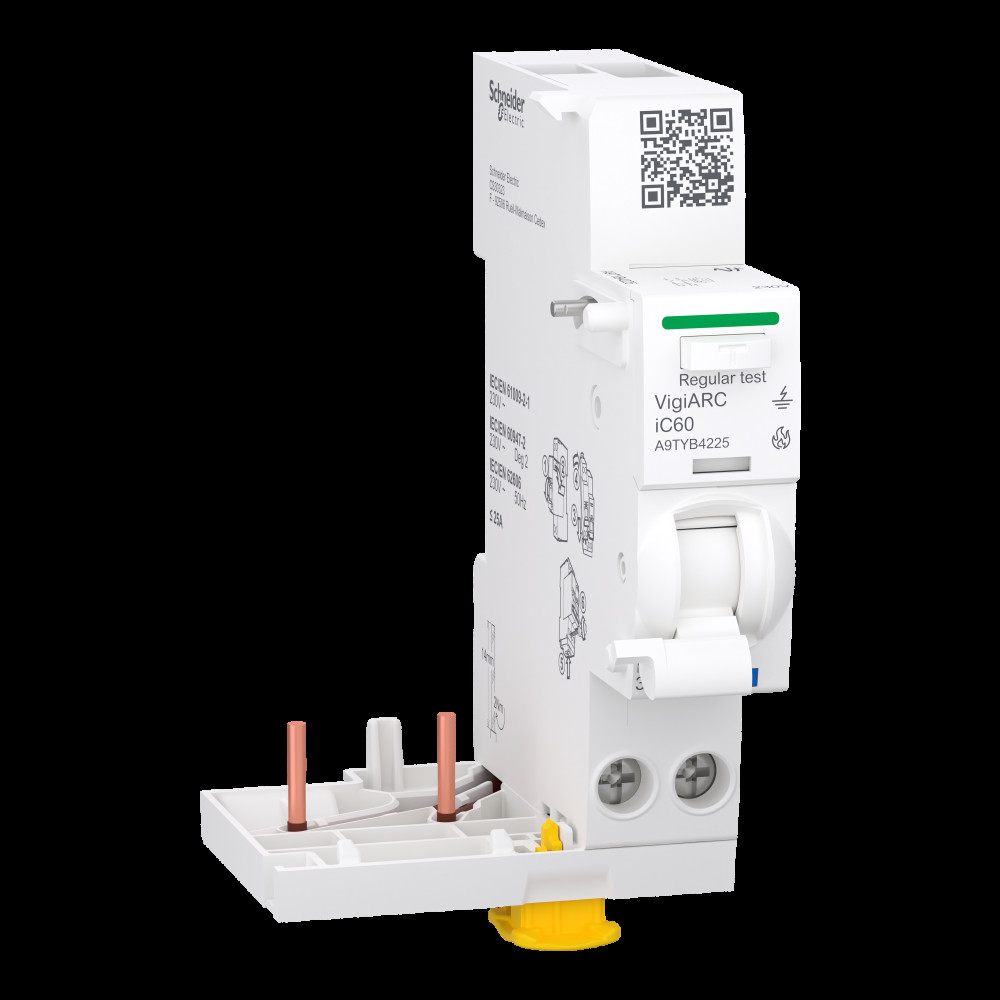

Блок защиты VigiARC iC60 2P 25A 30мА A-SI, A9TYB4225

---

Acti9 VigiARC iC60 – это блок защиты от дугового замыкания с функцией дифференциального реле. Количество полюсов 2P, номинальный ток In 25 A. Класс защиты от утечки на землю – тип A-SI с чувствительностью 30 мА. Мгновенное износ при возникновении утечки тока на землю. Блок защиты от дугового замыкания подключается к автоматическому выключателю Acti9 iC60 с номинальным током от 6A до 25A и кривой B или C. Уникальные индикаторы VisiTrip предоставляют информацию о срабатывании и его причине. Электрическая износостойкость до 10000 циклов и механическая износостойкость до 20000 циклов. Номинальное напряжение изоляции Ui 250 В переменного тока. Изделие предназначено для установки на DIN-рейку. Его ширина составляет 2 модуля по 9 мм. Цвет белый (RAL9003). Размеры: (Ш) 54 мм х (В) 91 мм х (Г) 73 мм. Имеет степень защиты IP20 (соответственно стандарту МЕК 60529) и IP40 при установке в щите. Устройство соответствует стандартам МЕК 62606, МЕК 61009-1 и МЕК 61009-2-1.

---

Серия продукта	Acti9
[In] номинальный ток	25 А
Описание полюсов	2P
Тип сети	переменный ток
Частота сети	50 Гц
[Ui] номинальное напряжение изоляции	250 В переменный ток
Стандарты	МЕК 61009-2-1
Монтажна опора	DIN-рейка
Месторасположение устройства в системе	Выходной
Количество модулей Ш = 9 мм	2
Запись электрических параметров	индикаторы необходимости обслуживания
Местная сигнализация	Светодиодная диагностика неисправности дуги
Положение нейтрали	Слева
Ширина	54 мм
Глубина	73 мм
Высота	91 мм
Масса нетто	102 г
Пороговое напряжение срабатывания	275 В для +/- 5 V
[Ue] номинальное рабочее напряжение	230 В переменный ток
Рабочая температура окружающей среды	-25-40 °C
Клеммы подключения	клеми тунельного типу 1-16 мм2 жесткий
Длина зачистки проводов	14 мм
Степень защиты	IP20 в соответствии с МЕК 60529
Способ крепления	Зажимом
Степень загрязнения	2
Электрическая износостойкость	20000 циклов <= 25 A
Температура окружающего воздуха для хранения	-40-80 °C
Механическая износостойкость	20000 циклов
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Цвет	Белый (RAL 9003)
Момент затяжки	2-2 Н.м
Чувствительность к утечке тока	30 мА
Время выдержки защиты от утечки тока на землю	Мгновенный
Класс защиты от утечки тока на землю	тип A-SI (супериммунизированный)
Технология отключения дифференциального стр	независимый от напряжения
Производитель	Schneider Electric
Страна производитель	Испания
