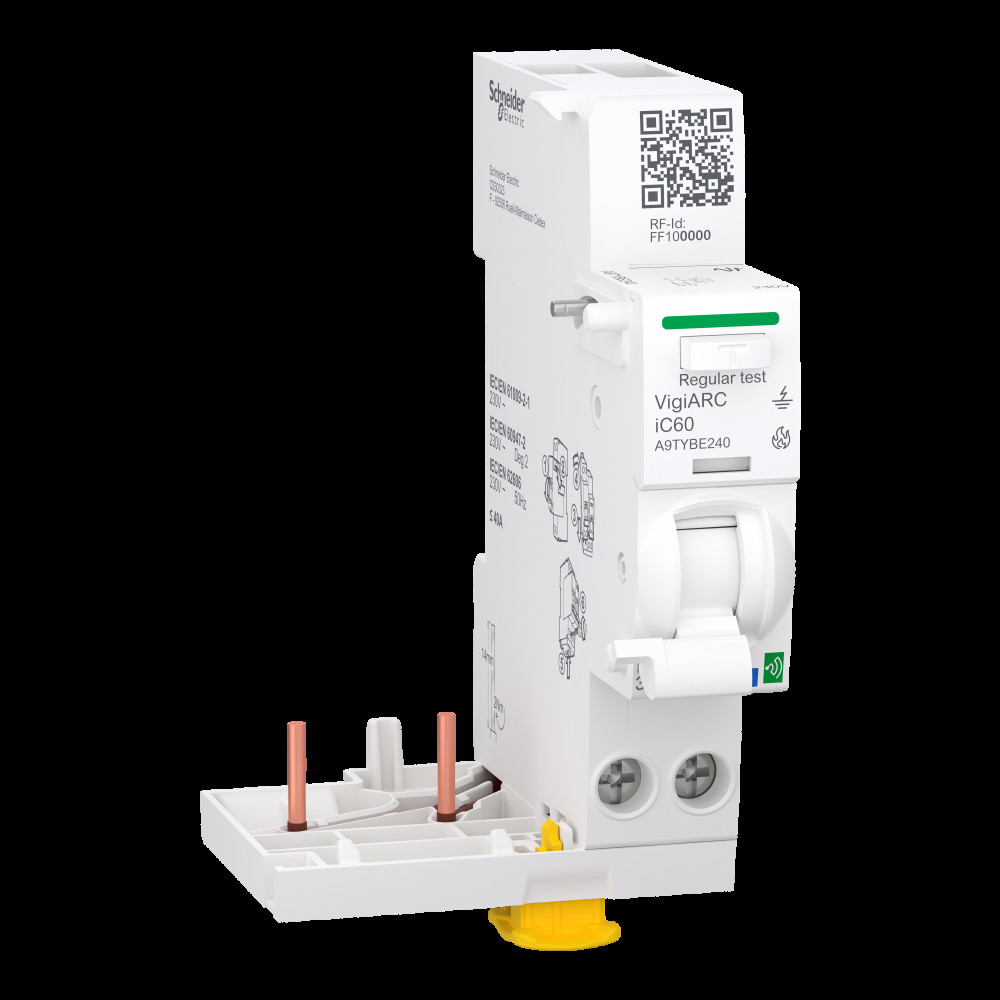

Блок захисту від дугового замикання 2P 40A 30мА тип A-SI [A9TYBE240] Active iC60 Schneider Electric

Блок захисту Active iC60 2P 40A 30мА A-SI, A9TYBE240

---

Acti9 Active VigiARC iC40 - це блок захисту від дугового замикання з функцією диференційного реле. Кількість полюсів 2P, номінальний струм In 40A. Клас захисту від витоку на землю - тип A-SI з чутливістю 30 мА. Миттєве спрацювання при виникненні витоку струму на землю. Блок захисту від дугового замикання підключається до автоматичного вимикача Acti9 iC40 з номінальним струмом від 6 A до 40 A та кривою B або C. Пристрої Acti9 Active взаємодіють зі шлюзом EcoStruxure Panel Server Entry, Universal та Advanced. Його система попередньої сигналізації може запобігти будь-якому перевантаженню, витоку заземлення та перенапрузі. Також пристрії може вимірювати напругу, струм і потужність. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Колір білий (RAL9003). Розміри, включаючи шини, становлять (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Цей виріб відповідає стандартам МЕК 62606, МЕК 61009-1 та МЕК 61009-2-1.

---

Серія продукту	Acti9
[In] номінальний струм	40 А
Опис полюсів	2P
Тип мережі	змінний струм
Частота мережі	50 Гц
[Ui] номінальна напруга ізоляції	250 В змінний струм
Стандарти	МЕК 61009-2-1
Монтажна опора	DIN-рейка
Місцерозташування пристрою в системі	Вихідний
Кількість модулів Ш = 9 мм	2
Запис електричних параметрів	індикатори необхідності обслуговування
Місцева сигналізація	Світлодіодна діагностика несправності дуги
Положення нейтралі	Зліва
Ширина	54 мм
Глибина	73 мм
Висота	91 мм
Маса нетто	102 г
Порогова напруга спрацьовування	275 В для +/- 5 V
[Ue] номінальна робоча напруга	230 В змінний струм
Робоча температура навколишнього середови	-25-40 °C
Клеми підключення	клеми тунельного типу 1-16 мм2 жорсткий
Довжина зачистки проводів	14 мм
Ступінь захисту	IP20 відповідно до МЕК 60529
Спосіб кріплення	Затисканням
Ступінь забруднення	2
Електрична зносостійкість	20000 циклів <= 25 A
Температура навколишнього повітря для зберігання	-40-80 °C
Механічна зносостійкість	20000 циклів
[Uimp] номінальна імпульсна витримувана напру	4 кВ
Колір	Білий (RAL 9003)
Момент затягування	2-2 Н.м
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на землю	Миттєвий
Клас захисту від витоку струму на землю	тип A-SI (суперімунізований)
Технологія відключення диференційного стр	незалежний від напруги
Виробник	Schneider Electric
Країна виробник	Іспанія
