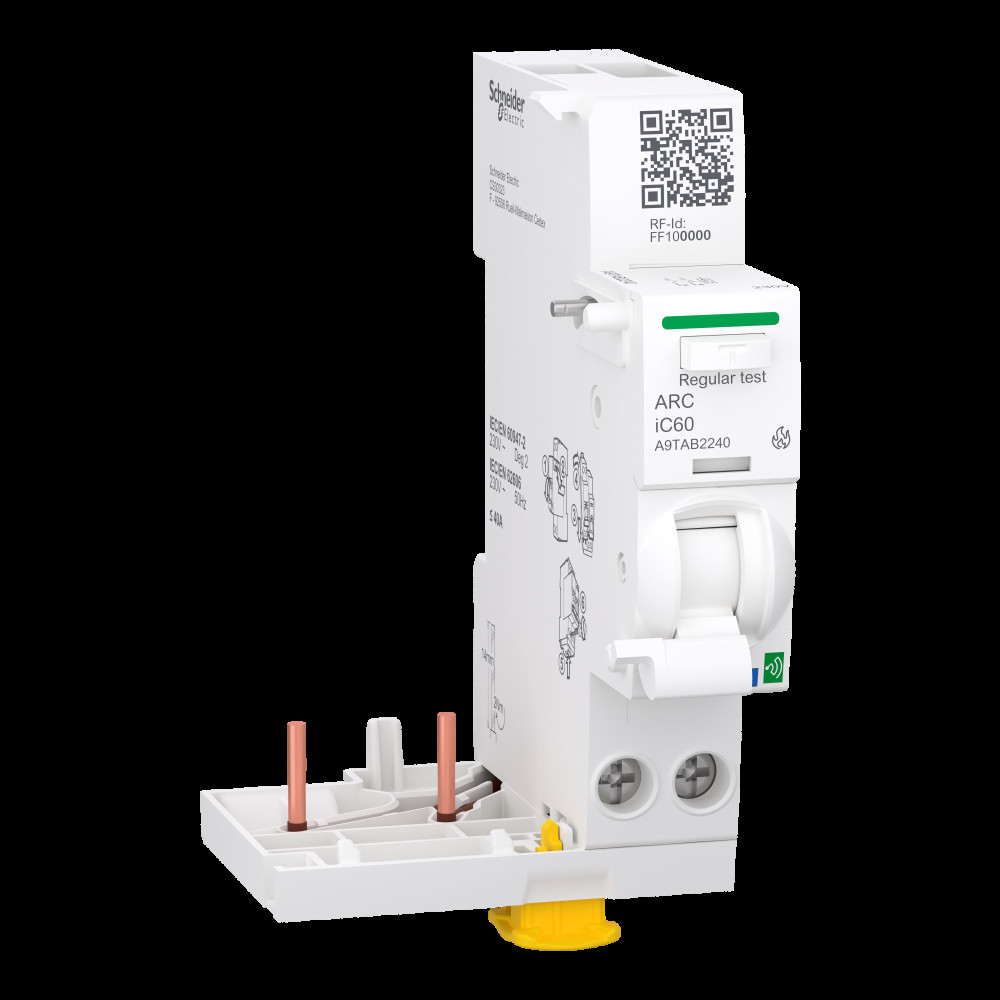

Блок защиты от дугового замыкания 2P 40A [A9TAB2240] Acti9 Active ARC iC60 Schneider Electric

Блок защиты Acti9 Active ARC iC60 2P 40 A, A9TAB2240

---

Acti9 Active ARC iC40 – это блок защиты от дугового замыкания. Количество полюсов 2P, номинальный ток In 40A. Блок защиты от дугового замыкания подключается к автоматическому выключателю Acti9 iC60 с номинальным током от 6A до 40A и кривой B или C. Устройства Acti9 Active взаимодействуют со шлюзом EcoStruxure Panel Server Entry, Universal и Advanced. Его система предварительной сигнализации может предотвратить любую перегрузку, утечку заземления и перенапряжение. Также устройство может измерять напряжение, ток и мощность. Уникальные индикаторы VisiTrip предоставляют информацию о срабатывании и его причине. Электрическая износостойкость до 10000 циклов и механическая износостойкость до 20000 циклов. Номинальное напряжение изоляции Ui 250 В переменного тока. Изделие предназначено для установки на DIN-рейку. Его ширина составляет 2 модуля по 9 мм. Цвет изделия белый (RAL9003). Размеры: (Ш) 54 мм х (В) 91 мм х (Г) 73 мм. Имеет степень защиты IP20 (соответственно стандарту МЕК 60529) и IP40 при установке в щите. Устройство соответствует стандарту МЕК 62606.

---

Серия продукта	Acti9
[In] номинальный ток	40 А
Описание полюсов	2P
Тип сети	переменный ток
Частота сети	50 Гц
[Ui] номинальное напряжение изоляции	250 В переменный ток 50 Гц
Стандарты	МЕК 62606
Монтажна опора	DIN-рейка
Месторасположение устройства в системе	Выходной
Количество модулей Ш = 9 мм	2
Запись электрических параметров	индикаторы необходимости обслуживания
Местная сигнализация	Светодиодная диагностика неисправности дуги
Положение нейтрали	Слева
Ширина	54 мм
Глубина	73 мм
Высота	91 мм
Масса нетто	92 г
Категория перенапряжения	III
Пороговое напряжение срабатывания	275 В для +/- 5 V
[Ue] номинальное рабочее напряжение	230 В переменный ток 50 Гц в соответствии с МЕК 62606
Рабочая температура окружающей среды	-25-40 °C
Клеммы подключения	Терминал туннельного типа 1-16 мм2 жесткий
Длина зачистки проводов	14 мм
Электрическое подключение к автоматическому выключателю	винтовое
Степень защиты	IP20
Способ крепления	Зажимом
Степень загрязнения	2 в соответствии с МЕК 62606
Электрическая износостойкость	10000 циклов 230 В переменный ток в соответствии с МЕК 62606
Температура окружающего воздуха для хранения	-40-80 °C
Относительная влажность	95-95 % на 55-55 °C
Механическая износостойкость	20000 циклов
Шаг подключения	9 мм между фазой и нейтралью
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ в соответствии с МЕК 62606
Цвет	Белый (RAL 9003)
Момент затяжки	2-2 Н.м
Производитель	Schneider Electric
Страна производитель	Испания
