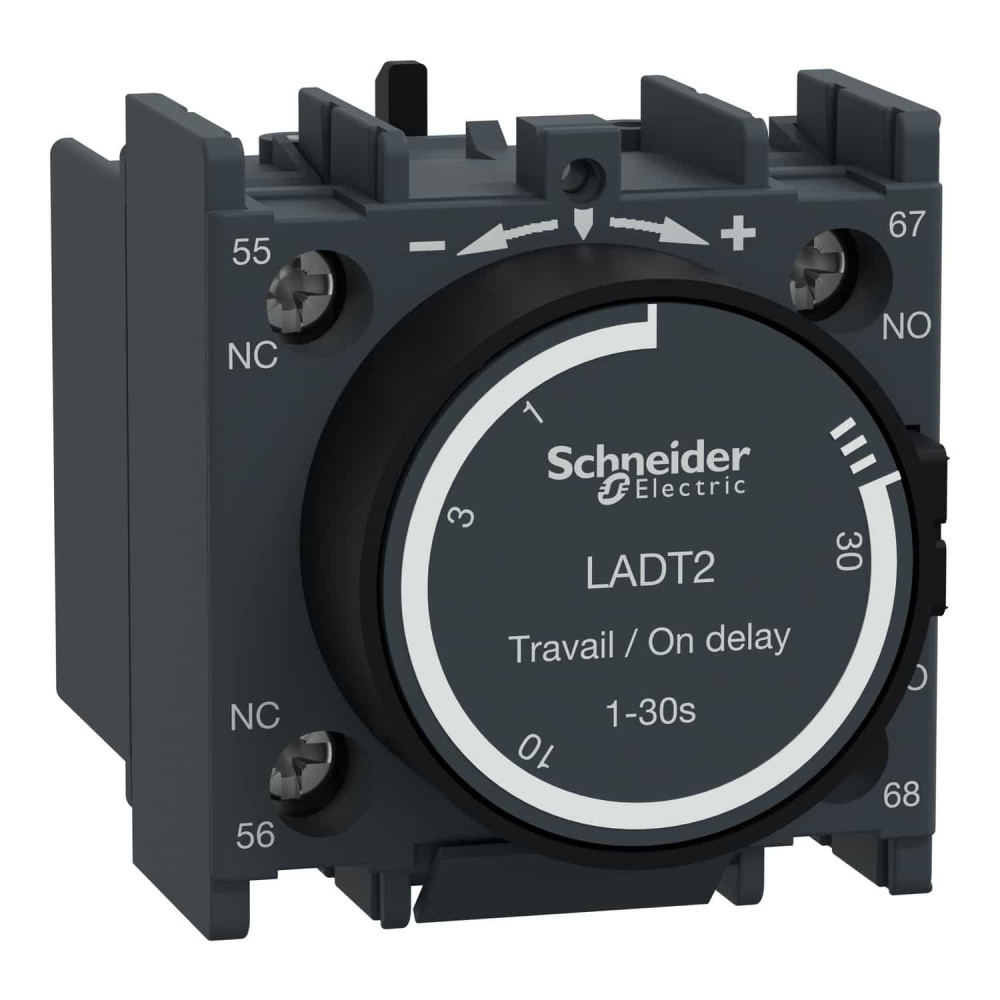

Блок задержки 0,1-30сек 1NO+1NC задержка на включение [LADT2] TeSys Deca Schneider Electric

Дополнительный контактный блок с выдержкой времени 1-30С, LADT2

---

Блок вспомогательных контактов с задержкой времени TeSys D для контакторов LC1D, LC1F и реле управления CAD. Он обеспечивает 1NO+1NC контакты с номинальным напряжением до 10A 690V AC, диапазон настройки задержки включения 1-30c, подключение осуществляется с помощью винтовых клемм. Фронтальный крепеж на задвижках обеспечивает высокую надежность и долговечность. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC), соответствует требованиям Green Premium (RoHS/REACh).

---

Серия продукта	TeSys Deca
Совместимость серии	TeSys F CR1F
Тип изделия или компонента	блок вспомогательных контактов задержки времени
Компоновка полюсного контакта	1 NO + 1 NC
Время не перекрытия контактов	1.5 мс при включении питания отсутствие перекрытия между NC и NO контактами
Допустимая кратковременная нагрузка	140 А на <60 °C 100 мс
Минимальный ток переключения	5 мА
Стандарты	МЕК 60947-5-1
[Ue] номинальное рабочее напряжение	690 В переменный ток 25...400 Гц
Сопротивление изоляции	> 10 МОм
Место установки	передняя часть
[Ui] номинальное напряжение изоляции	600 В в соответствии с CSA C22.2 № 60947-5-1
[Ie] номинальный рабочий ток	0.1 А на 600 В DC-13
Диапазон задержки времени	1...30 с
Ширина	44 мм
Высота	48 мм
Глубина	61 мм
Рабочая температура окружающей среды	-40-70 °C
[Ith] условный тепловой ток в открытом исп	10 А (на 60 °C)
Тип таймера	задержка отключения
Тип защиты	gG предохранитель 10 А
Номинальная включающая способность [Irms]	250 А на <= 690 В ПОСТОЯННЫЙ ТОК в соответствии с МЕК 60947-5-1
Клеммы подключения	Винтовой зажим
Степень защиты	IP20 в соответствии с МЕК 60529
Минимальное напряжение переключения	17 В
Момент затяжки	1.7 Н.м - с отверткой крестообразный № 2
Механическая износостойкость	5 миллионов циклов
Выполнение вспомогательных контактов	задержка во времени
Страна производитель	Франция
Производитель	Schneider Electric
