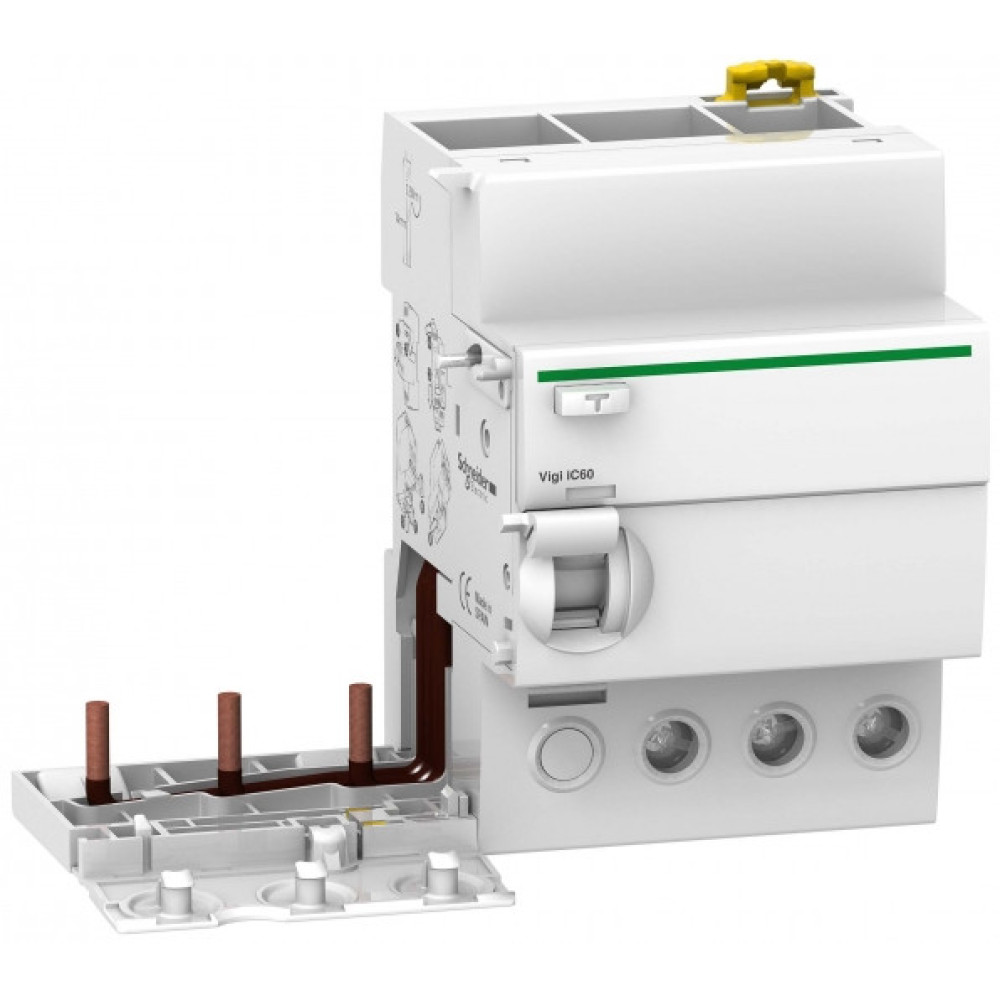

Диференційний блок 2P 25А 30мА тип A [A9V51225] Acti9 Vigi iC60 Schneider Electric

Диференційний блок Acti9 Vigi iC60 2P 25 А/30 мА. Тип A. SchneiderElectric A9V51225

---

Диференційний блок Acti9 Vigi iC60 є модульним додатковим пристроєм диференційного захисту. Кількість полюсів 2P, номінальний струм 63A та робочою напругою від 230 В змінного струму до 240 В змінного струму відповідно до МЕК 61009-1. Клас захисту від витоку струму на землю - тип А з чутливістю 30 мА та можливістю підключення як зверху, так і знизу. Він захищає від ураження електричним струмом через непрямий контакт і пожежі. Він має вікно VisiTrip, яке вказує на спрацювання за допомогою червоного механічного індикатора на передній панелі. Його можна комбінувати з iC60 або Acti9 Reflex iC60 для забезпечення захисту людей і захисту установок. Цей продукт відповідає стандартам EN 61009-1 і МЕК 61009-1. Номінальна робоча напруга Ue становить 230-240 В змінного струму. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Ступінь забруднення пристрою 3. Призначений для встановлення на DIN-рейку. Ширина 3 модулі по 9 мм. Розміри: (Ш) 63 мм x (В) 91 мм x (Г) 73,5 мм. Вага 0,165 кг. Ступінь захисту пристрою IP20 і IP40 при встановленні в щиті. Робоча температура від -25°C до +60°C. Температура зберігання від -40°C до +85°C.

---

Діапазон	Acti9
Тип виробу або компоненту	Додаткові блоки диференційного захисту
Назва пристрою	Vigi iC60
Кількість полюсів	2P
[In] номінальний струм	25 А
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Тип захисту від витоку на землю	Тип А
Тип мережі	Змінний струм
Частота мережі	50/60 Гц
[Ue] номінальна робоча напруга	230...240 V Змінний струм 50/60 Гц відповідно до EN 61009-1 230...240 V Змінний струм 50/60 Гц відповідно до IEC 61009-1
Стандарти	EN 61009-1 IEC 61009-1
Кількість модулів Ш = 9 мм	3
Місцерозташування пристрою в системі	Вихідний
Технологія відключення залишкового струму	Незалежний від напруги
[Ui] номінальна напруга ізоляції	500 В Змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Uimp] номінальна імпульсна витримувана напру	6 кВ відповідно до МЕК 60947-2
Сумісність серії	Acti9 (Acti9 iC60) Acti9 (Acti9 Reflex iC60)
Сумісність продуктів	Одиночна клема
Індикатор наявності напруги	Індикатор спрацювання
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Електричне підключення до автоматичного ви	Гвинтове
Сумісність гребінчастих шин і розподільчих	Нижній Так
Висота	91 мм
Ширина	63 мм
Глибина	73,5 мм
Маса нетто	0,165 кг
Клеми підключення	Термінал тунельного типу Зворотній бік для 1 кабель(і)1…25 мм² Жорсткий Без наконечника Термінал тунельного типу Зворотній бік для 1 кабель(і)1…16 мм² Гнучкий Без наконечника Термінал тунельного типу Зворотній бік для 1 кабель(і)1…16 мм² Гнучкий З кабельним наконечником
Довжина зачистки проводів	14 мм для Нижній
Момент затягування	2 Н.м Нижній
Ступінь захисту	IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529
Ступінь забруднення	3 відповідно до МЕК 60947-2
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 А відповідно до IEC 61009-1
Робоча температура навколишнього повітря	-25…60 °C
Температура навколишнього повітря для збер	-40…85 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	8,8 см
Ширина 1 упаковки	13,4 см
Довжина 1 упаковки	14,6 см
Вага 1 упаковки	146,0 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	27
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	4,439 кг
Гарантія	18 місяців
