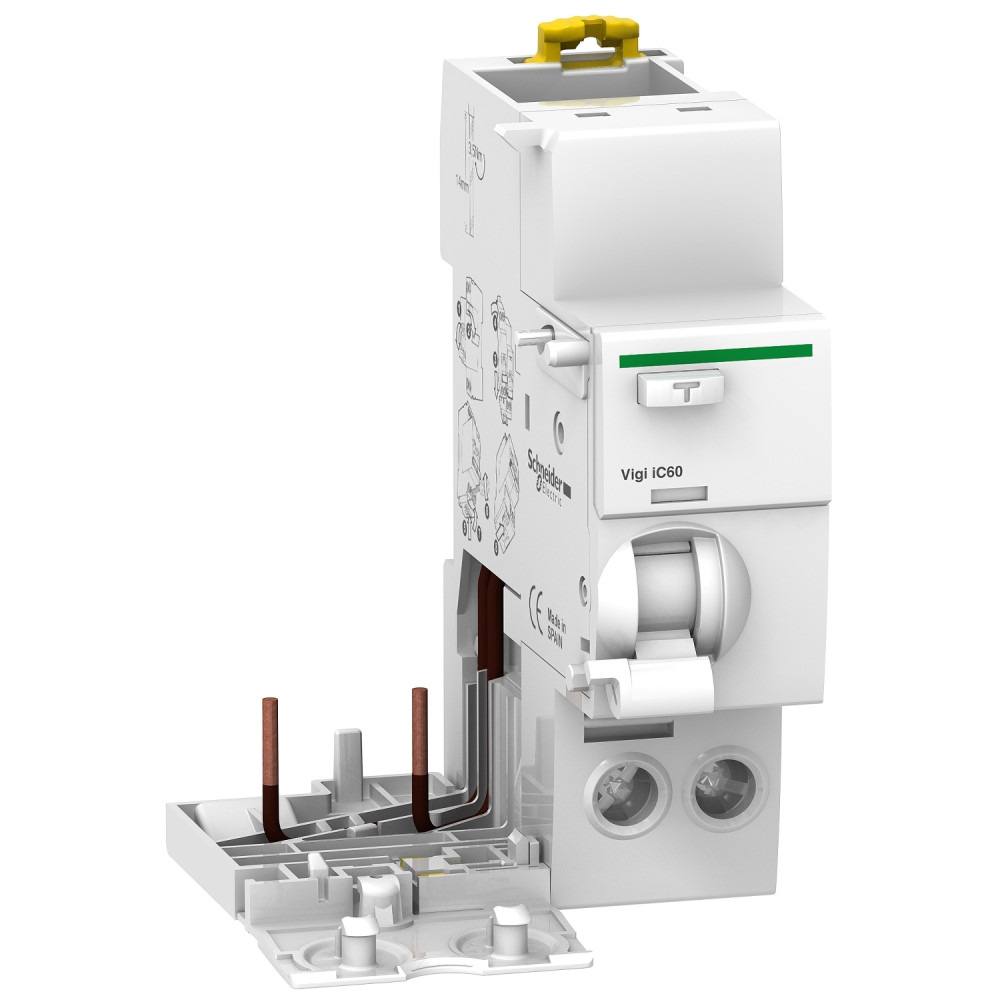

Дифференциальный блок 2P 25А 30мА тип AC [A9V41225] Acti9 Vigi iC60 Schneider Electric

Дифференциальный блок Acti9 Vigi iC60 2P 25 А/30 мА. Тип AC. SchneiderElectric A9V41225

---

Дифференциальный блок Acti9 Vigi iC60 представляет собой модульное дополнительное устройство защиты от дифференциала. Количество полюсов 2P, номинальный ток 63А, и рабочее напряжение от 230 В переменного тока до 240 В переменного тока в соответствии с IEC 61009-1. Класс защиты от утечки на землю - переменного типа с чувствительностью 30 мА и возможностью подключения как сверху, так и снизу. Защищает от поражения электрическим током через непрямой контакт и пожары. У него есть окно VisiTrip, которое показывает срабатывание с помощью красного механического индикатора на передней панели. Его можно комбинировать с iC60 или Acti9 Reflex iC60 для защиты людей и растений. Этот продукт соответствует стандартам IEC 61009-1 и EN 61009-1. Номинальное рабочее напряжение Ue составляет 230-240 В переменного тока. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 6 кВ. Степень загрязнения прибора 3. Предназначен для установки на DIN-рейку. Ширина: 3 модуля по 9 мм. Размеры: (Ш) 63 мм x (В) 91 мм x (Г) 73,5 мм. Вес 0.165 кг. Степень защиты прибора IP20 и IP40 при установке в щит. Рабочая температура от -5°C до +60°C. Температура хранения: от -40°C до +85°C.

---

Диапазон	Acti9
Тип изделия или компонента	Дополнительные блоки дифференциальной защиты
Название устройства	Vigi iC60
Количество полюсов	2P
[In] номинальный ток	25 А
Чувствительность к утечке тока	30 мА
Время выдержки защиты от утечки тока на с	Мгновенный
Тип захисту від витоку на землю	Тип АС
Тип сети	Переменный ток
Частота сети	50/60 Гц
[Ue] номинальное рабочее напряжение	230...240 V Переменный ток 50/60 Гц в соответствии с EN 61009-1 230...240 V Переменный ток 50/60 Гц в соответствии с IEC 61009-1
Стандарты	IEC 61009-1 EN 61009-1
Количество модулей Ш = 9 мм	3
Месторасположение устройства в системе	Выходной
Технология отключения остаточного тока	Независимый от напряжения
[Ui] номинальное напряжение изоляции	500 В Переменный ток 50/60 Гц в соответствии с МЕК 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Сумісність серии	Acti9 (Acti9 iC60) Acti9 (Acti9 Reflex iC60)
Сумісність продуктів	Одиночна клема
Индикатор наличия напряжения	Індикатор спрацювання
Способ крепления	Зажимом
Монтажная опора	DIN-рейка
Электрическое подключение к автоматическому	Винтовое
Совместимость гребенчатых шин и распределительных	Нижній Так
Высота	91 мм
Ширина	63 мм
Глубина	73,5 мм
Масса нетто	0,165 кг
Клеммы подключения	Терминал туннельного типа Обратная сторона для 1 кабель(і)1…25 мм² Жесткий Без наконечника Терминал туннельного типа Обратная сторона для 1 кабель(і)1…16 мм² Гибкий Без наконечника Терминал туннельного типа Обратная сторона для 1 кабель(і)1…16 мм² Гибкий З кабельним наконечником
Длина зачистки проводов	14 мм для Нижній
Момент затяжки	2 Н.м Нижній
Степень защиты	IP20 в соответствии с МЕК 60529 IP40 (Модульний щит) в соответствии с МЕК 60529
Степень загрязнения	3 в соответствии с МЕК 60947-2
Электромагнитная совместимость	Выдерживаемый импульс 8/20 мкс, 250 А в соответствии с IEC 61009-1
Рабочая температура окружающего воздуха	-5…60 °C
Температура окружающего воздуха для сохр	-40…85 °C
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	8,600 см
Ширина 1 упаковки	7,700 см
Длина 1 упаковки	11,500 см
Вес 1 упаковки	136,000 г
Тип 2 упаковки	S03
Количество единиц в 2 упаковке	27
Высота 2 упаковки	30,000 см
Ширина 2 упаковки	30,000 см
Длина 2 упаковки	40,000 см
Вага 2 упаковки	4,099 кг
Гарантия	18 месяцев
