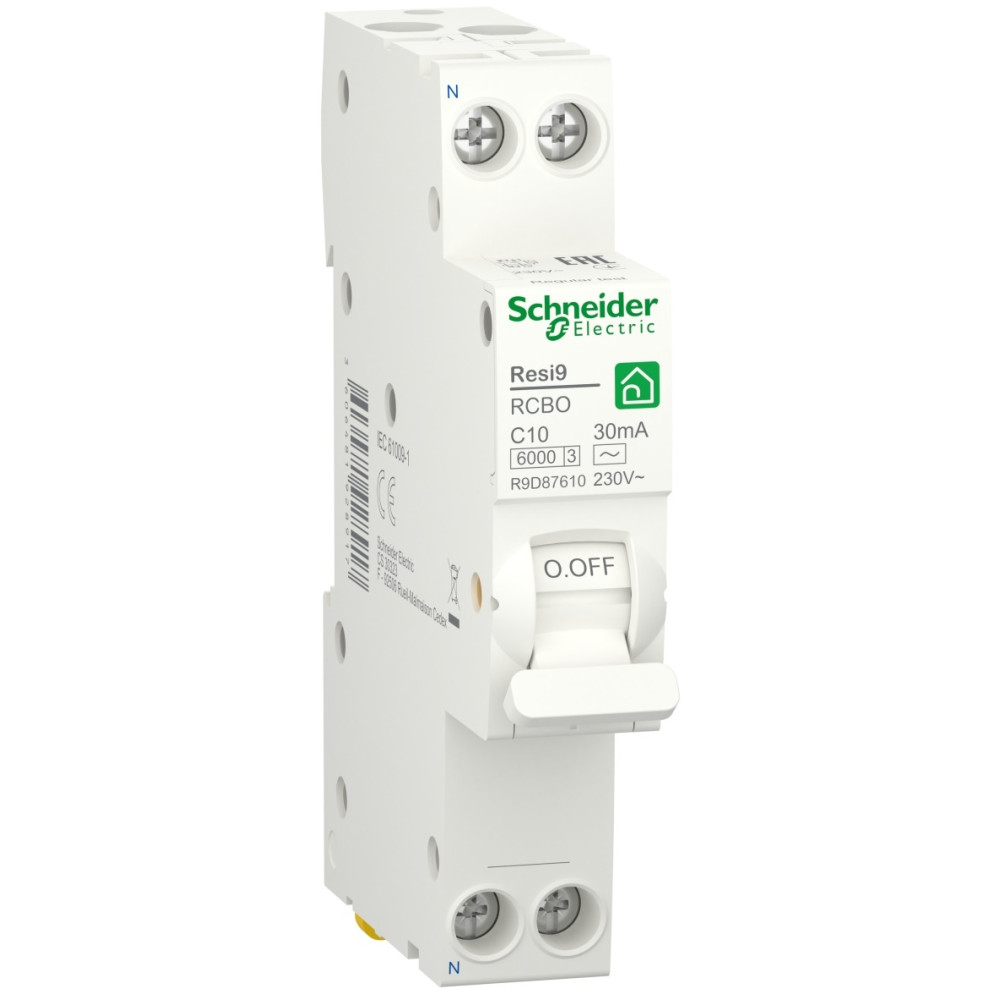

Диференційний вимикач 1P+N 10A 30мA 6кA "C" тип АС [R9D87610] RESI9 Schneider Electric

Компактний диференційний автоматичний вимикач RESI9 Schneider Electric 10 А, 30 мA, 1P+N, 6кA, крива С, тип АС

---

Диференційний автоматичний вимикач Resi9. Автоматичний вимикач 1P+N з 1 захищеним полюсом та номінальним струмом 10 A, кривою відключення C. Клас захисту від витоку на землю - тип АС з чутливістю 30 мА. Миттєве спрацювання. Номінальна відключаюча здатність - 6000 А відповідно до стандарту EN/МЕК 61009-2-2. Цей продукт захищає від короткого замикання, перевантаження кабелю, ураження електричним струмом при непрямому контакті та небезпеці загоряння. Це безпечне, надійне рішення для комерційного та промислового використання з високою розривною здатністю. Цей продукт відповідає стандарту EN/IEC 61009-2-2. Він має електричну витривалість до 10000 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Його можна монтувати на DIN-рейку. The width in 9mm pitches is 2. Колір виробу білий (RAL9003). Розміри (Ш) 18 мм х (В) 93 мм х (Г) 70 мм. Вага 136 г. Він має ступінь захисту IP20 (відповідно до стандарту МЕК/EN 60529) та стає IP40 у модульному щиті. Робоча температура від -25°C до 60°C.

---

Діапазон	Resi9
Назва продукту	Resi9 RCBO
Тип виробу або компоненту	Автоматичний вимикач диференційного струму (АВДС)
Кількість полюсів	1P + N
Положення нейтралі	Зліва
Кількість захищених полюсів	1
[In] номінальний струм	10 А
Тип мережі	Змінний струм
Тип розчеплювача	Тепломагнітний
Крива відключення	C
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Тип АС
Здатність відключення	6000 А Змінний струм 50 Гц
Знак якості	EAC UA TR
Місцерозташування пристрою в системі	Вихідний
Частота мережі	50 Гц
[Ue] номінальна робоча напруга	230 В Змінний струм 50 Гц
межа магнітного відключення	5...10 x In
Технологія відключення залишкового струму	Залежний від напруги
[Ui] номінальна напруга ізоляції	400 В
[Uimp] номінальна імпульсна витримувана напру	4 кВ
Короткочасний струм	250 А
Індикатор положення контакту	Так
Тип керування	Тумблер
Індикатор наявності напруги	Iндикатор УВІМК/ВИМК
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Крок підключення	9 мм Між фазою та нейтраллю
Кількість модулів Ш = 9 мм	2
Висота	93 мм
Ширина	18 мм
Глибина	70 мм
Маса нетто	136 г
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	10000 циклів
З'єднання-клеми	Клеми тунельного типу (Зверху або знизу) - 1...16 мм² - Жорсткий Клеми тунельного типу (Зверху або знизу) - 1...10 mm² - Гнучкий Клеми тунельного типу (Зверху або знизу) - 1...10 mm² - Гнучкий з накінечником
Довжина зачистки проводів	15 мм для Зверху або знизу
момент затягування	2 Н.м Зверху або знизу
Захист від витоку струму на землю	Інтегрований
Стандарти	EN/IEC 61009-1 EN/IEC 61009-2-2
Ступінь захисту	IP20
Ступінь забруднення	2
Категорія перенапруги	III
Робоча температура навколишнього повітря	-25…60 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	7,5 см
Ширина 1 упаковки	1,9 см
Довжина 1 упаковки	9,8 см
Вага 1 упаковки	150 г
Тип 2 упаковки	CAR
Кількість одиниць у 2 упаковці	84
Висота 2 упаковки	20 см
Ширина 2 упаковки	27,8 см
Довжина 2 упаковки	37,6 см
Вага 2 упаковки	12,6 кг
Тип 3 упаковки	P06
Кількість одиниць у 3 упаковці	1008
Висота 3 упаковки	77 см
Ширина 3 упаковки	60 см
Довжина 3 упаковки	80 см
Вага 3 упаковки	160,55 кг
