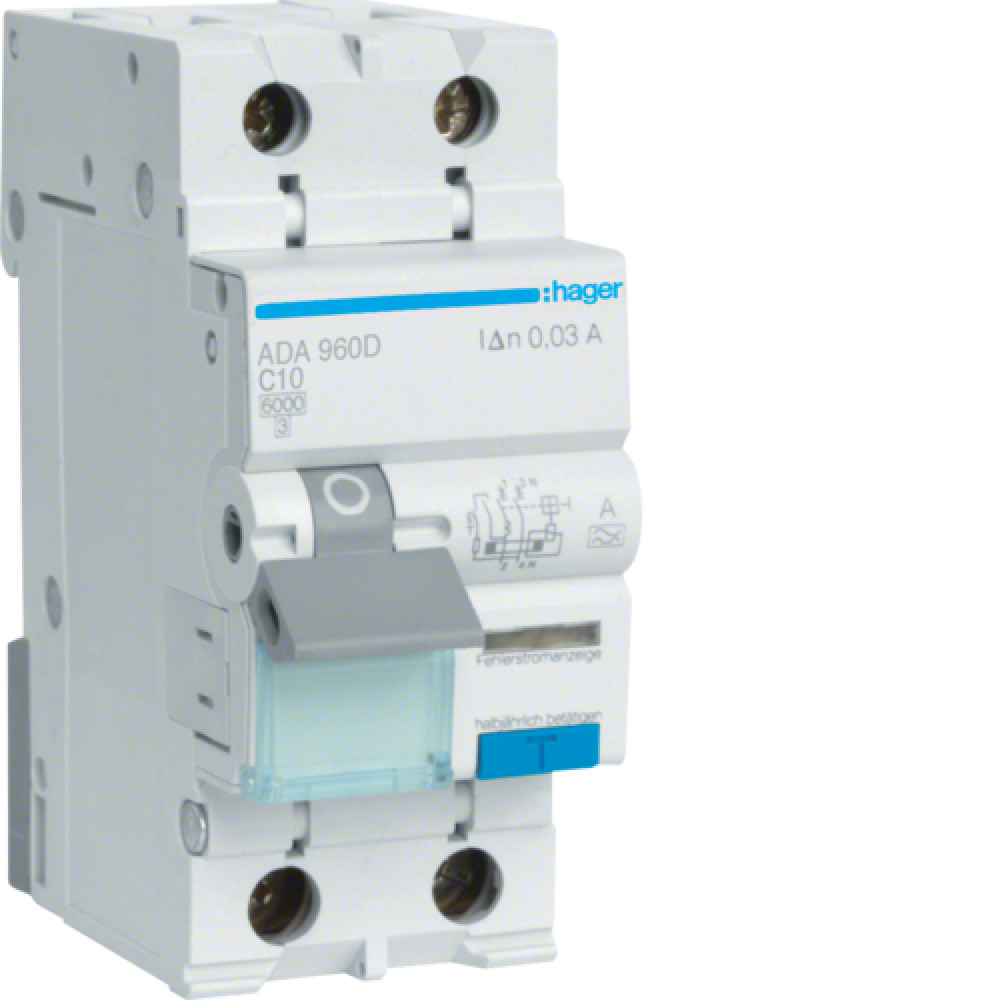

Дифференциальный выключатель 1P+N 10A 30mA "C" тип A [ADA960D] Hager

ДАВ 1P+N 6kA C-10A 30mA A, ADA960D

---

Устройства защитного отключения с защитой от сверхтоков (дифавтомат) предназначены для отключения участка сети при достижении тока утечки на землю заданной величины, а также от перегрузки и короткого замыкания. защиты оборудования от пожаров в результате нарушения изоляции проводки, от перегрузки и КЗ.

---

Количество защищенных полюсов:	1
Количество полюсов:	2 P
Тип полюса:	1P+N
Кривая:	C
Номинальное рабочее напряжение переменного тока:	230 V
Тип напряжения питания:	AC
Номинальное напряжение изоляции:	500 V
Максимальное рабочее напряжение:	240 V
Устойчивость по отношению к номинальному импульсному напряжению:	4 kV
Номинальный дифференциальный ток:	30 mA
Номинальный ток:	10 A
Сила импульса тока (волна8/20 мкс):	250 A
Мощность отключения и замыкания:	6 kA
min/max диапазон срабатывания термического расцепителя при АC:	1,13 / 1,45 In
Порог электромагнитного расцепителя переменного тока мин./макс.:	5 / 10 In
Значение тока короткого замыкания 230 В 50 Гц:	6 kA
Номинальный ток при -15°C:	11,7 A
Номинальный ток 20 ° C:	10,4 A
Номинальный ток 30 ° C:	10 A
Номинальный ток при 35°C:	9,9 A
Номинальный ток 40 ° C:	9,7 A
Номинальный ток 45 ° C:	9,6 A
Номинальный ток 50 ° C:	9,4 A
Номинальный ток 55 ° C:	9,3 A
Номинальный ток 60 ° C:	9,1 A
Коэффициент коррекции тока для 2-х устройств, расположенных рядом:	1
Коэффициент коррекции тока для 3-х устройств, расположенных рядом:	0,95
Корректирующий коэффициент при расположении рядом 4 и 5 устройств:	0,9
Корректирующий коэффициент при расположении рядом 6 устройств:	0,85
Общая рассеиваемая мощность под номинальным током:	3,4 W
Рассеяемая мощность в расчете на каждый полюс:	2,8 W
Электрическая прочность количества циклов:	2000
Количество механических процессов:	2000
Глубина установленного изделия:	68 mm
Высота установленного изделия:	93 mm
Ширина установленного изделия:	35 mm
Момент затяжки:	2,1 Нм
Нижнее подключение для модульных устройств:	да
Подходит для встроенного монтажа:	да
Нижнее винтовое соединение с гибким проводником:	1 / 16 mm²
Секция выхода винта при неподвижном проводе:	1 / 25 mm²
Поперечний разрез подсоединения при неподвижном проводе,:	1 / 25 mm²
Верхнее винтовое соединение с гибким проводником:	1 / 16 mm²
Исходная клемма:	открытый
Соединительная способность верх. и нижнего винтовых клемм с негибким кабелем:	1 / 25 mm²
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем:	1 / 16 mm²
Сечение провода, для тестирования нагрева (мм²) в соответствии со стандартом изделия:	1,5 mm²
Возможность подключения дополнительного оборудования:	да
Стандартный текст:	EN 61009-1
Европейская директива WEEE:	связанный
Защитное исполнение ІР:	IP2X
Тип дифференциальной защиты:	A
