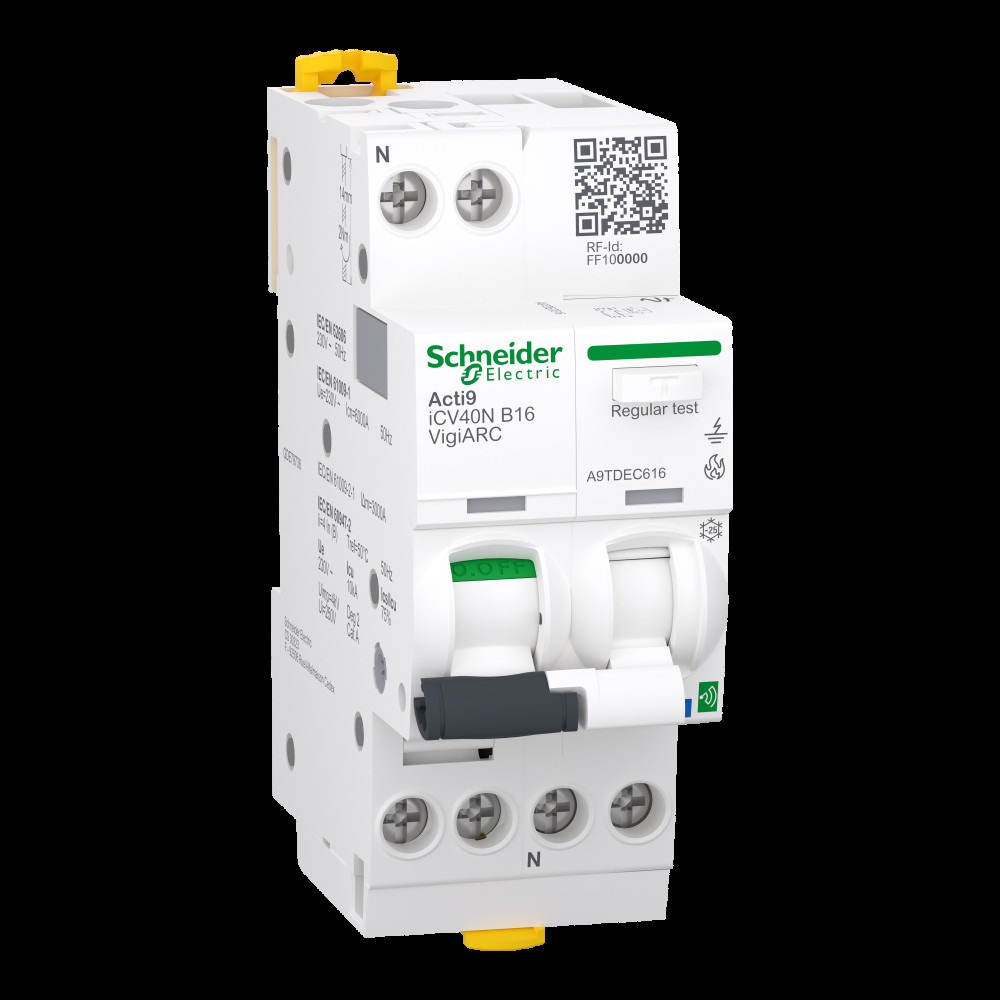

Дифференциальный выключатель 1P+N 16A 30мА 10кА "B" тип A-SI с УЗДП [A9TDEC616] iCV40N Schneider Electric

Устройство защиты Ac iCV40N 1P+N 16A В 30мА A-SI, A9TDEC616

---

Acti9 Active iCV40 ARC - это устройство защиты от дугового замыкания с функцией автоматического выключателя дифференциального тока. Количество полюсов 1P+N, номинальный ток 16А, кривая отключения B. Класс защиты от утечки на землю - тип A-SI с чувствительностью 30 мА. Мгновенное износ при возникновении утечки тока на землю. Номинальная отключающая способность при коротком замыкании 6000 А при 230 В переменного тока, в соответствии со стандартом МЕК 61009-2-1. Устройство защищает от короткого замыкания, перегрузки, утечки тока и дугового замыкания. Устройства Acti9 Active взаимодействуют со шлюзом EcoStruxure Panel Server Entry, Universal и Advanced. Его система предварительной сигнализации может предотвратить любую перегрузку, утечку заземления и перенапряжение. Также устройство может измерять напряжение, ток и мощность. Уникальные индикаторы VisiTrip предоставляют информацию о срабатывании и его причине. Электрическая износостойкость до 10 000 циклов и механическая износостойкость до 20 000 циклов. Номинальное напряжение изоляции Ui 250 В переменного тока. Класс ограничения 3 (согласно с МЕК 60898-1). Изделие предназначено для установки на DIN-рейку. Его ширина 4 модуля по 9 мм. Степень загрязнения - 2. Цвет белый (RAL9003). Размеры - (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Имеет степень защиты IP20 (в соответствии со стандартом МЕК 60529) и IP40 при установке в щите. Устройство отвечает стандартам МЕК 60898-1, МЕК 60947-2, МЕК 62606, МЕК 61009-1 и МЕК 61009-2-1.

---

Название продукта	Acti9 iCV40 ARC
Описание полюсов	1P + N
[In] номинальный ток	16 А
[Ue] номинальное рабочее напряжение	230 В переменный ток 50 Гц
Частота сети	50 Гц
Кривая отключения	B
Чувствительность к утечке тока	30 мА
Индикатор положения контакта	да
Стандарты	МЕК 61009-2-1
Монтажная опора	DIN-рейка
Класс ограничения	3
Кабельный ввод	сверху и снизу
Местная сигнализация	Светодиодная диагностика неисправности дуги
Ширина	36 мм
Глубина	73 мм
Высота	91 мм
Рабочая температура окружающей среды	-25-40 °C
Длина зачистки проводов	14 мм
Степень защиты	IP20 в соответствии с МЕК 60529
Тип управления	переключатель
Способ крепления	Зажимом
Степень загрязнения	2 в соответствии с МЕК 62606
Отключающая способность	10 кА Icu на 230 В переменный ток 50 Гц в соответствии с МЕК 60947-2
Механическая износостойкость	20000 циклов
Цвет	Белый (RAL 9003)
Момент затягування	2-2 Н.м
Тип сети	переменный ток
Месторасположение устройства в системе	Выходной
Количество модулей Ш = 9 мм	4
Предел магнитного отключения	3...5 x In
Масса нетто	220 г
Запись электрических параметров	индикаторы необходимости обслуживания
Время выдержки защиты от утечки тока на с	Мгновенный
[Ui] Номинальное напряжение изоляции	250 В переменный ток 50 Гц между фазой и нейтралью
Положение нейтрали	Слева
Категория перенапряжения	III
Пороговое напряжение срабатывания	275 В для +/- 5 V
Технология расцепителя	Тепломагнитный
[Ics] номинальная рабочая способность отключения	7.5 кА переменный ток 50 Гц в соответствии с МЕК 60947
Количество защищенных полюсов	1
Защита от утечки тока на землю	Интегрированный
Клеммы подключения	Терминал туннельного типа 1-10 мм2 гибкий
Класс защиты от утечки тока на землю	тип A-SI (супериммунизированный)
Совместимость гребенчатых шин и распределительных	да
Технология отключения дифференциального стр	независимый от напряжения
Электрическая износостойкость	20000 циклов 230 В переменный ток 50 Гц
Температура окружающего воздуха для хранения	-40-80 °C
Относительная влажность	95-95 % на 55-55 °C
Соответствие требованиям по изоляции	да
Номинальная включающая и выключающая способность	Idm 3000 А на 230 В переменный ток 50 Гц в соответствии с IEC 61009-2-1
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Производитель	Schneider Electric
Страна производитель	Испания
